Gamatronic Electronic Industries Ltd.
CONNEXIONS
DES BORNES
SORTIE DE C.A.
ENTRÉE DE C.A. DE
DÉRIVATION
ENTRÉE DE C.A. DU
REDRESSEUR
BATTERIES
BROCHE DE MISE À LA TERRE DE
L'ÉQUIPEMENT ÉLECTRIQUE
ENTRÉE DE C.A. DU REDRESSEUR
ENTRÉES DES
CÂBLES
D'ALIMENTATION

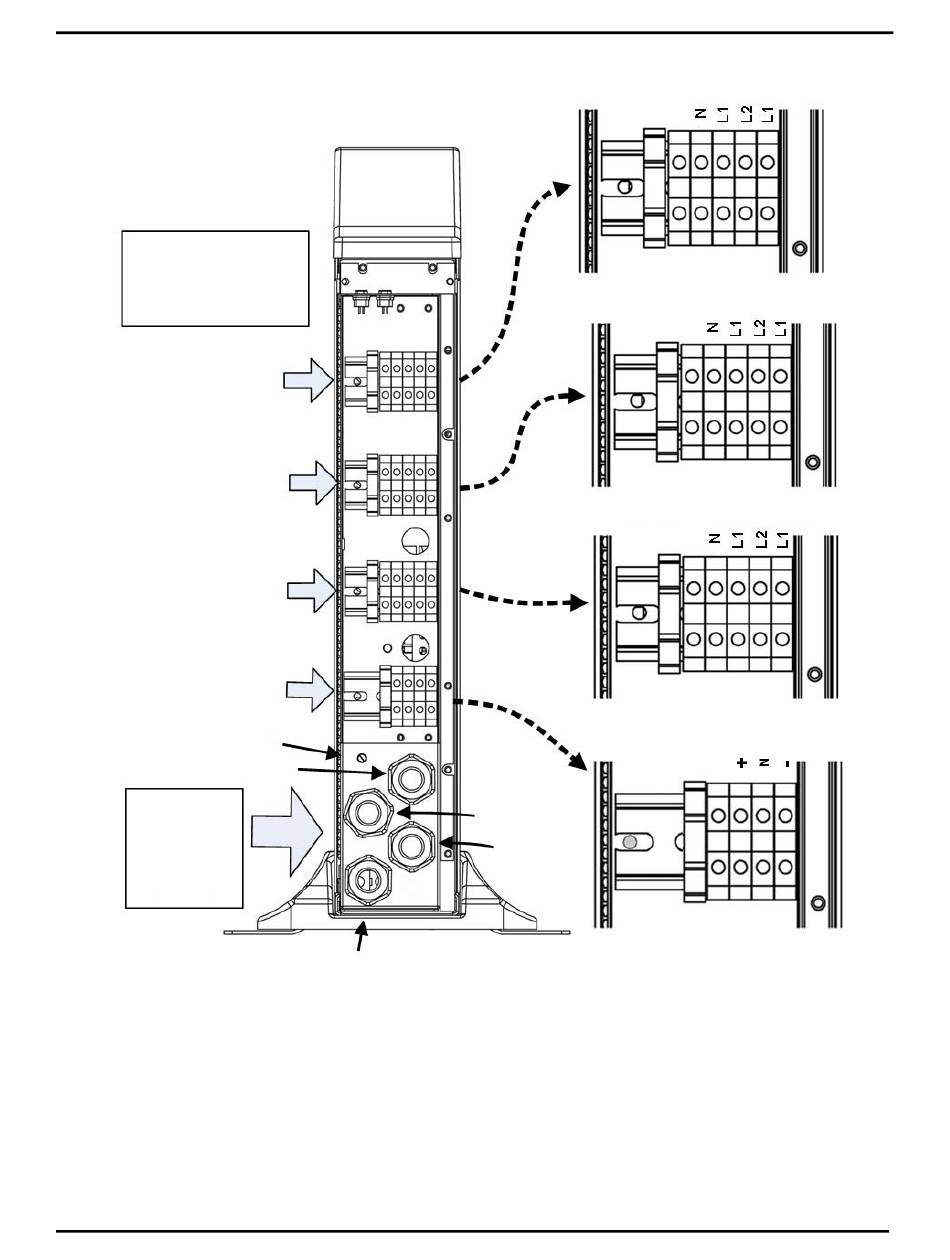

Figure 20-4 : Vue du panneau arrière du SASC sans couvercle protecteur
5. Faites passer le câble de sortie de c.a. dans le support de câble «AC OUTPUT» de la Figure 20-4 de
la page 85. Branchez le câble aux bornes de sortie de c.a., comme indiqué à la Figure 20-4. Utilisez
des fils de la grosseur appropriée, comme indiqué dans le Tableau 15-1 de la page 64, ou en
conformité avec les codes d'électricité locaux.
6. Faites passer les deux câbles d'entrée de c.a. dans les supports de câble «AC INPUT» et «BYPASS
AC INPUT», comme indiqué à la Figure 20-4 de la page 85. Branchez les câbles à leurs bornes
d'entrée respectives («RECTIFIER AC INPUT» et «BYPASS AC INPUT»), comme indiqué à la
Figure 20-4. Utilisez les fils de la grosseur appropriée, comme indiqué dans le Tableau 15-1 de la
page 64, ou conformément aux codes d'électricité locaux.
Guide d'utilisation du système POWER+ SA (UL), version 1.8
SORTIE DE C.A.
BATTERIES
BYPASS AC INPUT
RECTIFIER AC INPUT
ENTRÉE DE
C.A. DE
DÉRIVATION
Guide d'utilisation
AC OUTPUT
BATTERY
85
