Gamatronic Electronic Industries Ltd.
CONNEXIONS DES
SORTIE DE C.A.
ENTRÉE DE C.A. DE
DÉRIVATION
ENTRÉE DE C.A. DU
REDRESSEUR
BROCHE DE MISE À LA TERRE DE
L'ÉQUIPEMENT ÉLECTRIQUE
ENTRÉE DE C.A. DU REDRESSEUR
ENTRÉES DES
CÂBLES
D'ALIMENTATION

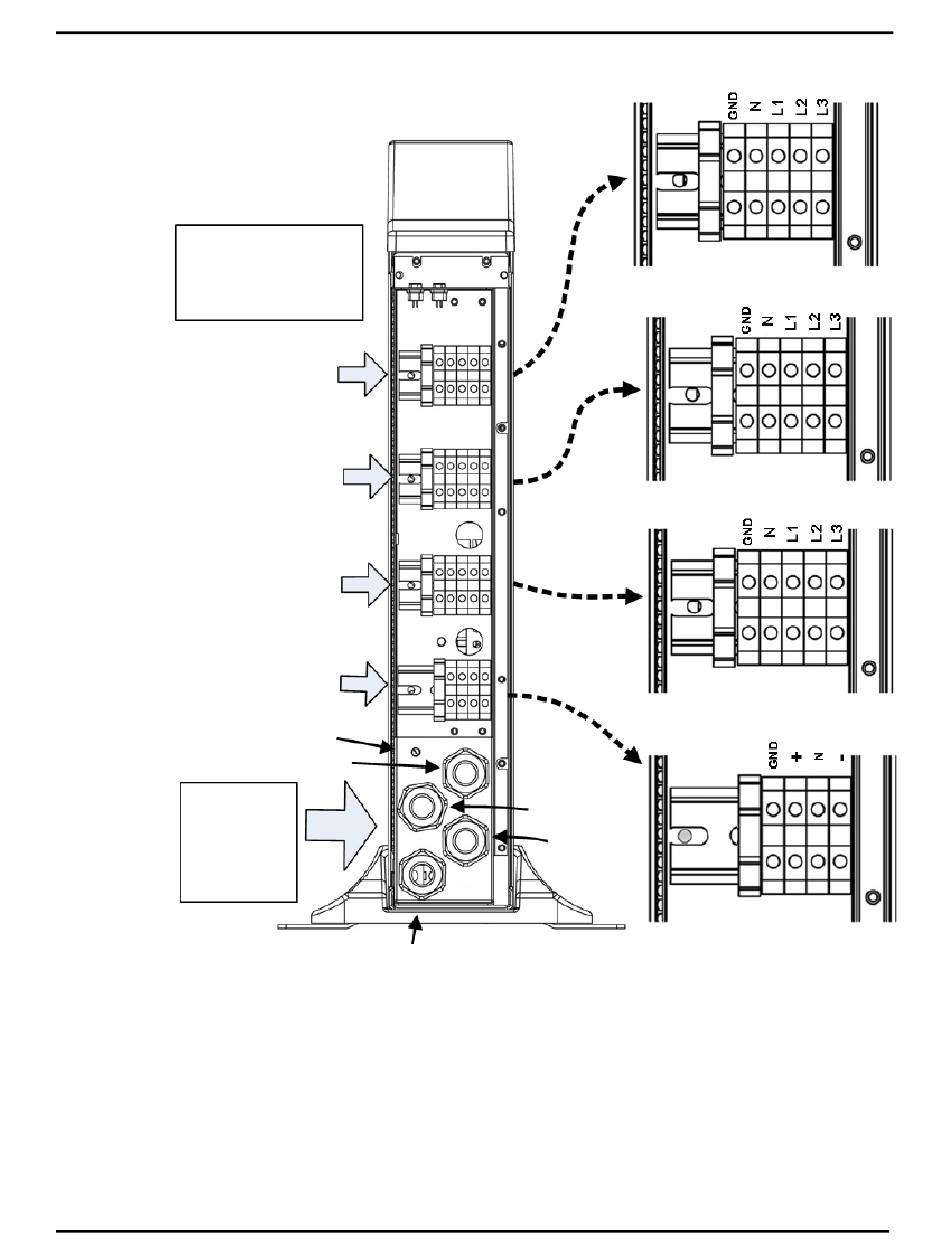

Figure 15-3 : Vue du panneau arrière du SASC sans couvercle protecteur
5. Faites passer le câble de sortie de c.a. dans le support de câble «AC OUTPUT» de la Figure 15-3 de
la page 67. Branchez le câble aux bornes de sortie de c.a., comme indiqué à la Figure 15-3. Utilisez
des fils de la grosseur appropriée, comme indiqué dans le Tableau 15-1 de la page 64, ou en
conformité avec les codes d'électricité locaux.
Guide d'utilisation du système POWER+ SA (UL), version 1.8
BORNES
BATTERIES
BATTERIES
SORTIE DE C.A.
ENTRÉE DE
C.A. DE
DÉRIVATION
Guide d'utilisation
AC OUTPUT
BYPASS AC INPUT
RECTIFIER AC INPUT
BATTERY
67
