D. -

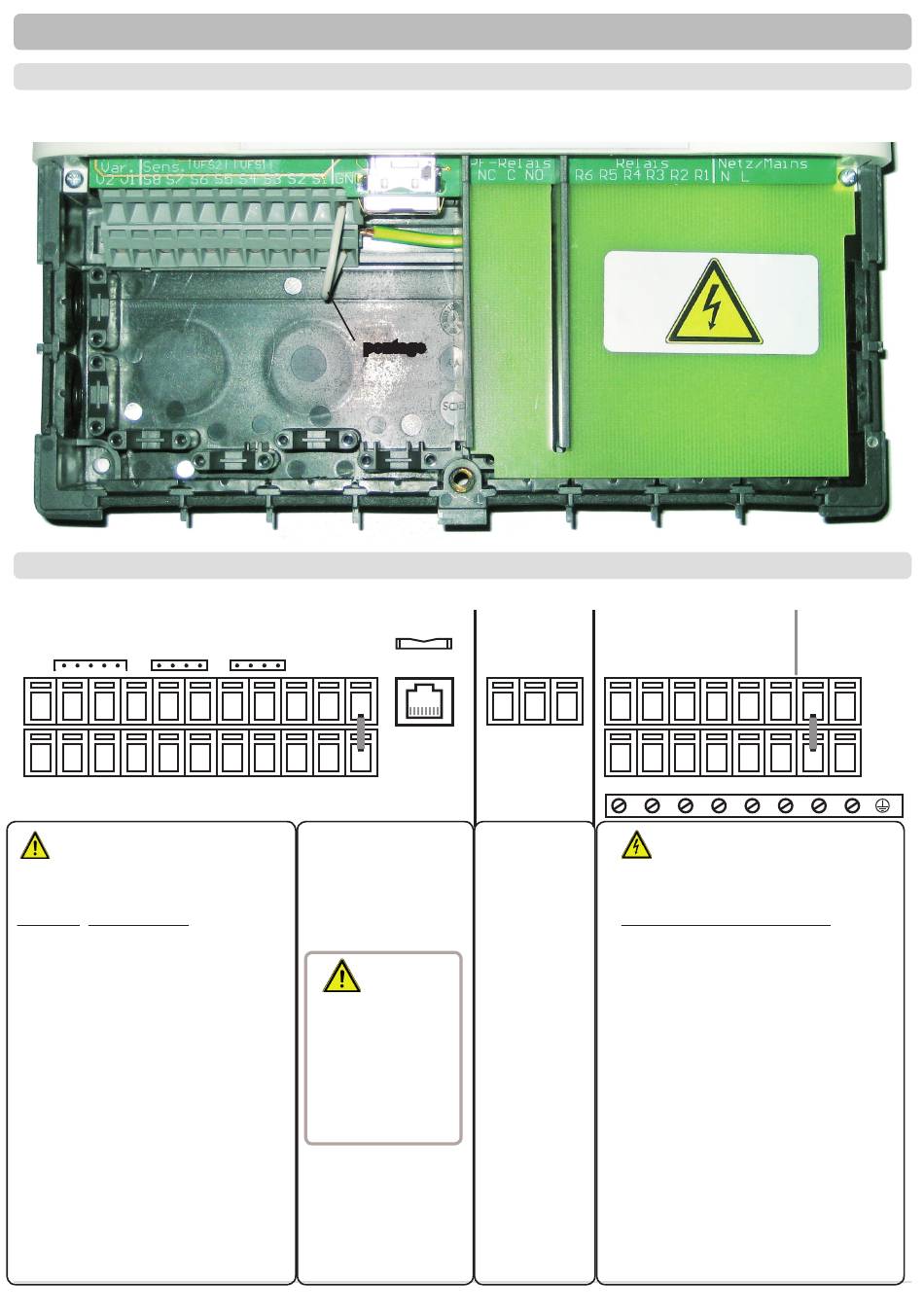

D.1. - Boîte à bornes
Le côté réseau du bornier, à droite, est protégé par une plaque en plastique supplémentaire. Avant de retirer la plaque en question,
veuillez vous assurer que le régulateur est hors tension.
D.2. - Schéma des bornes pour raccordement électrique
Basses tensions
Kleinspannungen
EWS 9-10-11
VFS2
V2
V1
S8
S7
S6
12V max.
Attention
Basses tensions 12VAC/DC max.
Klemme: Anschluss für:
Bornes : raccordement pour :
S1
Sonde 1
S2
Sonde 2
S3
Sonde 3
S4
Sonde 4
S5
Sonde 5
S6
Sonde 6
S7
Sonde 7
S8
Sonde 8
V1
0-10V / PWM
V2
0-10V / PWM
VFS1
Grundfos Direkt Sensor
VFS2
Grundfos Direkt Sensor
RC
Contrôleur d'ambiance
VFS2
VFS1
pontage
VFS1
S5
S4
S3
S2
S1
GND
SD Card Slot
pour enregistrer
données et mises
à jour
Attention
Veillez à orienter
correctement la
carte ! La carte
doit s'engager sans
aucune résistance,
ne pas exercer de
pression excessive !
Ethernet
pour intégration
dans un LAN
Connexion CAN
Installation
Relais PF
PF-Relais
Carte SD
SD Card
NC
C
NO
Ethernet
Relais libre
de potentiel
NO
Normally open
(NO)
C
Common
(tension)
NC
Normally closed
(NF)
Relais
Relais
R6
R5
R4
R3
R2
R1
PE
Côté réseau
230VAC
Gefahr
Tensions réseau 230VAC 50-60Hz
Bornes: raccordement pour :
R1
Sortie de commut. 1 (vit.)
R2
Sortie de commut. 2 (vit.)
R3
Sortie de commutation 3
R4
Sortie de commutation 4
R5
Sortie de commutation 5
R6
Sortie de commutation 6
N
Conducteur de neutre réseau N
L
Conducteur extérieur réseau L
Le raccordement des mises à la terre
PE s'effectue au bornier de métal PE !
Mains
Mains
N
L
