Changement de la lame de scie
Lisez la section Porte-outil avec rabots, couteaux à
moulurer et lame de scie circulaire.
Retrait : Retirez le couvercle de protection pour la courroie de
transmission.
Relâchez la tension de la courroie et forcez pour retirer la
courroie striée des disques à courroie du porte-outil.
Placez deux chutes de planches de 195 mm de long entre les
rouleaux sur la table de rabotage et levez doucement la table
jusqu'à ce que le porte-outil se pose sur les planches. Avec les
deux poignées de verrouillage, verrouillez la table dans cette
position. Desserrez le manchon fileté avec une clé à crochet.
Retirez les chapeaux de roulement du porte-outil et levez
doucement le porte-outil hors de la machine. Dévissez
complètement le manchon fileté et retirez la lame de la scie.
Montage : Nettoyez soigneusement les roulements, les
logements de roulements et le porte-outil. A l'aide de la rondelle
de butée et du manchon fileté, montez la lame de la scie sur
le porte-outil.
Utilisez uniquement les lames de scie fournies par Logosol.
Placez le porte-outil dans les logements de roulements. Les
broches du guide permettent de vérifier que le porte-outil
est dans la bonne position. Améliorez la position latérale du
porte-outil. Refixez les chapeaux des roulements et serrez
complètement les vis. Forcez pour remettre la courroie striée
sur les disques à courroie et vérifiez que le porte-outil peut
pivoter librement. Fixez les couvercles de protection. Placez les
chutes de planches entre les rouleaux d'alimentation et levez la
table jusqu'à ce que le porte-outil se pose dessus. Verrouillez
la table dans sa position et, avec la clé à crochet, serrez le
manchon fileté.
Les parties inférieures des logements de roulements peuvent
être réglées verticalement d'environ un milimètre. L'espace entre
le porte-outil et la table doit être le même tout du long du porte-
outil. Celui-ci a été réglé avant que vous receviez la machine et
normalement il ne doit pas être réglé une nouvelle fois.

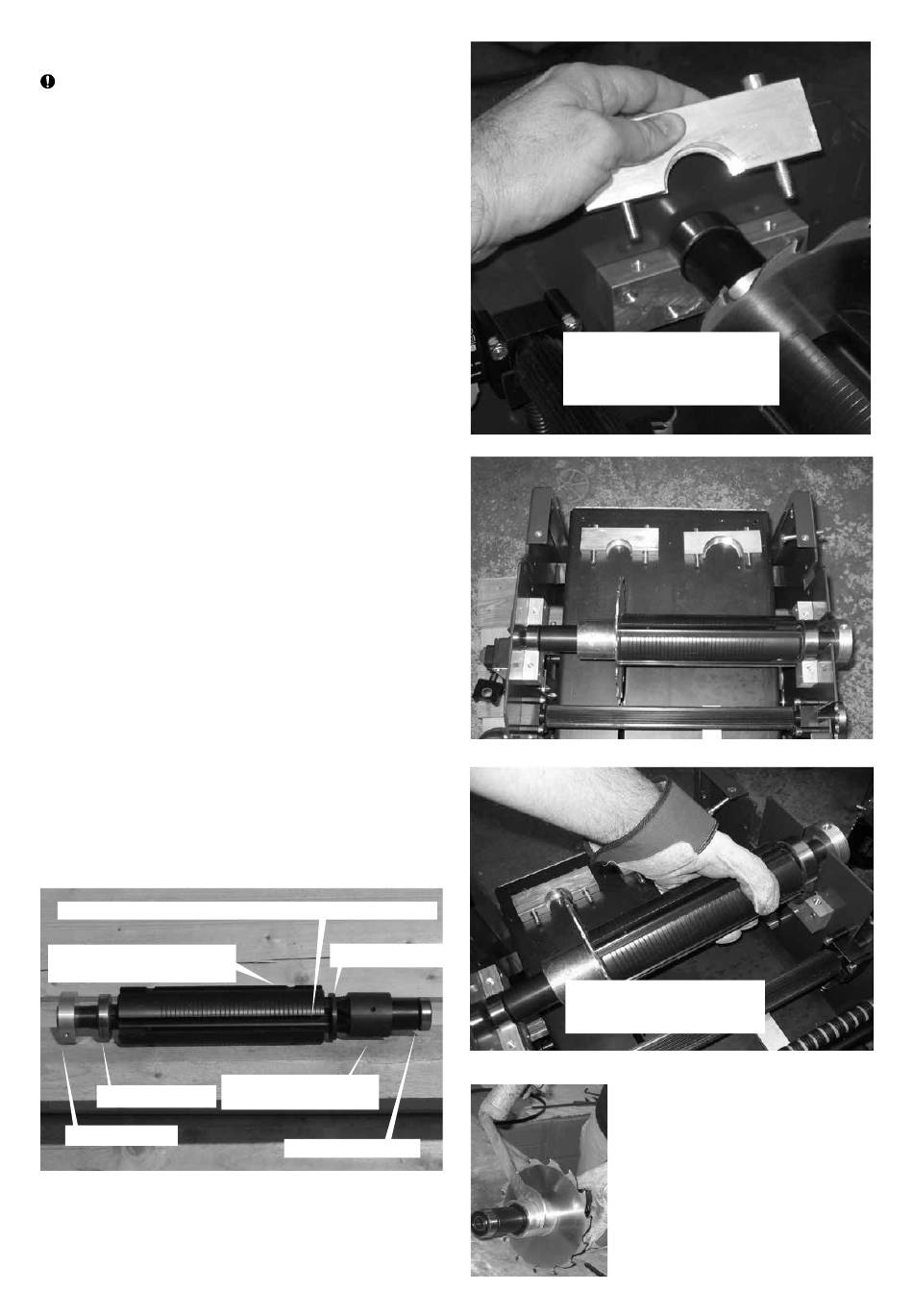

Coulisse pour les couteaux à moulurer (également sur la face opposée)
Coulisse pour les rabots (éga-
lement sur la face opposée)
Roulement de droite
Disque à courroie
12
Rondelle de butée
Manchon fileté qui bloque
la lame de la scie
Roulement de gauche
Après avoir retiré la courroie et des-
serré le manchon fileté, desserrez
les chapeaux des roulements avec
une clé Allen de 6 mm.
Utilisez des gants de protection
lorsque vous soulevez le porte-
outil hors de la machine !
Si le manchon fileté est trop serré, tapez sur
la clé à crochet avec un marteau en plastique
ou en caoutchouc. Cela est plus facile si le
porte-outil est monté dans la machine, mais
vous pouvez également le faire après avoir
retirer le porte-outil.
Utilisez des gants de protection et travaillez
sur une surface en bois pour ne pas abîmer
les couteaux et la lame de la scie.
