Rabots

Lisez la section Porte-outil avec rabots, couteaux à
moulurer et lame de scie circulaire.
Les rabots qui sont montés dans la machine ont été réglés pour
être utilisés dès que vous recevez la machine. Toutefois, les
rabots doivent être affûtés régulièrement pour que la machine
fonctionne correctement.
Retrait : Dévissez les vis de blocage (D) et appuyez vers le
bas sur le broyeur de copeaux (C). Levez le rabot, avec les vis
de réglage (F).
Affûtage : Affûtez toujours les rabots par paires, pour être
certain qu'ils ont la même largeur (min. 15 mm ou 0.6"). S'ils
n'ont pas la même largeur, le porte-outil risquerait d'émettre des
vibrations. L'angle d'affûtage doit être de 40°.
Montage : Avant de monter les rabots, vous devez bien nettoyer
les rabots, le broyeur de copeaux et le porte-outil. Placez le
broyeur de copeaux dans sa coulisse. Positionnez le rabot
de sorte que les têtes des vis de réglage se trouvent dans les
indentations du côté du rabot et vissez le rabot avec les vis de
réglage.
Ne serrez pas à fond les vis de blocage du broyeur de copeaux
de manière à pouvoir régler le rabot verticalement. Lorsque le
réglage de la hauteur est effectué, serrez les vis de blocage
petit à petit, jusqu'à ce que toutes les vis soient correctement
serrées. Enfin, vissez soigneusement les vis de réglage jusqu'à
ce qu'elles soient bloquées. Ne serrez pas à outrance, car le
rabot risquerait de fissurer.
Réglage approximatif de la hauteur : Avec l'aide des vis de
réglage, réglez la hauteur du rabot de sorte que la rive inférieure
de la surface affûtée sur le dos du rabot soit à niveau avec le
porte-outil.
Réglage précis de la hauteur : Passez le bloc de réglage (réf.
7500-000-1020) latéralement au-dessus du porte-outil. La bonne
hauteur est réglée lorsque le rabot touche le bloc. Mesurez avec
le bloc des deux côtés et au milieu du rabot.

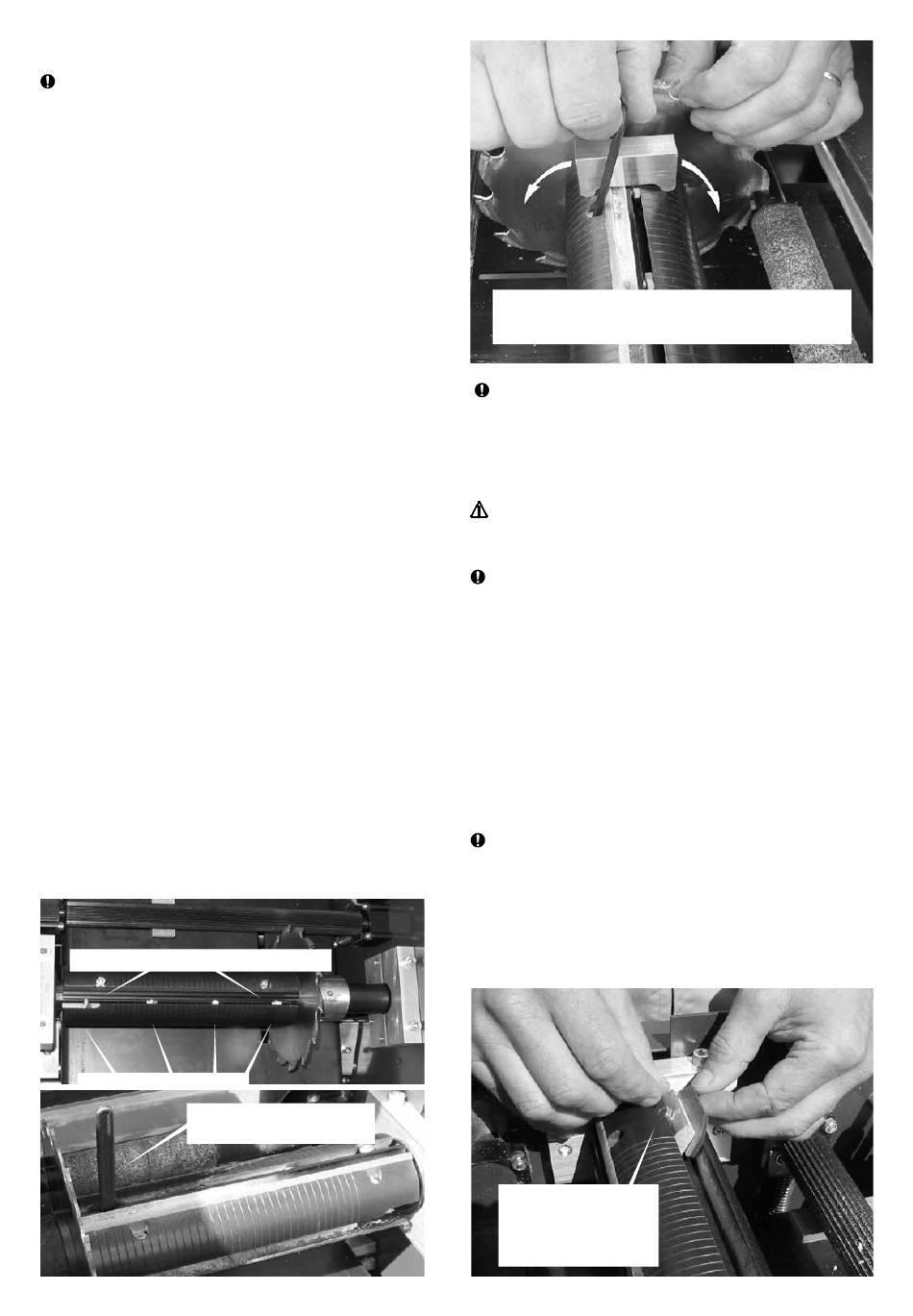

Vis de réglage pour réglages de la hauteur
Les vis de blocage du rabot
Utilisez une clé de 10 mm pour
desserrer ou fixer le rabot.
10
Réglez la hauteur du rabot avec le bloc de réglage. Passez le
bloc latéralement au-dessus du porte-outil. Une fois correcte-
ment réglée, toute la longueur du rabot doit toucher le bloc.
Lorsque le réglage est terminé, serrez les vis de blocage
du broyeur de copeaux de manière appropriée. Serrez
complètement les vis de réglage.
Couteaux à moulurer
Avertissement ! Un porte-outil mal équilibré crée des
vibrations qui peuvent endommager la machine et
causer des blessures corporelles.
Les couteaux à moulurer doivent toujours être montés par
paires pour que le porte-outil garde son équilibre.
Montage :
- Assemblez la cale pour rabot (K) et le couteau à moulurer
(J).
- Insérez la cale pour rabot et couteau à moulurer dans la
large extrémité de la coulisse dans le porte-outil.
- Poussez le couteau et la cale le long de la coulisse et
attachez-les en tournant les vis dans le sens inverse des
aiguilles d'une montre sur l'arrière de la cale pour qu'elle
se presse contre le côté de la coulisse.
La vis de blocage doit être fixée dans la coulisse étroite.
Elle ne doit pas être vissée dans la large extrémité de la
coulisse.
- Mesurez la position latérale du couteau et fixez-en un
identique dans exactement la même position sur la face
opposée du porte-outil.
Insérez la cale pour rabot
avec le couteau à moulurer
dans la large extrémité de
la coulisse dans le porte-
outil.
