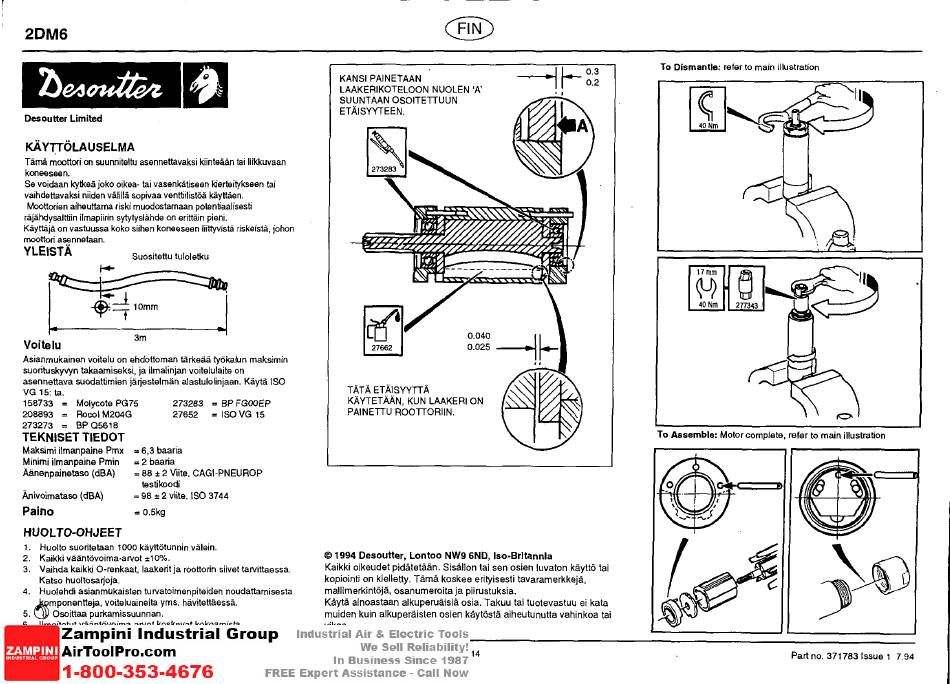

2DM6
fl
Oesoutter Limited
KAYTTOLAUSELMA
Tama moott.Ofi on suunniteltu asennettavaksi kiinteaan tai liikkuvaan
koneeseen.
Se voidaan kytkea joko oikea- tai vasenkatiseen kiertaitykseen tai
vaihdettavaksi niiden vAlilla sopivaa venttiilistoa kaytta.en.
Moottorien aiheuttama riski muodostamaan potentiaalisesti
rajahdysalttiin ilmapiirin sytytyslahde on erittain pieni.
Kayttaja on vastuussa koko siihen koneeseen lifttyvista riskeista, johon
moottori asennetaan.
YLEISTA
Suositettu tuloletku
i -
1~---
.·
-$-
1
10mm
I
Vo1telu
3m
•
Asianmukainen voitefu on ehdottoman
Ulrkea.a
ty6kalun maksimin
suorituskyvyn takaamiseksi, ja ilmalinjan voitelulaite on
asennettava suodattimien jarjestelman alastulolinjaan. Kayta 180
VG 15: ta.
158733
= Molycote PG75
273283
= BP FGOOEP
208893
=
Rocol M204G
27652
=
ISO VG 15
273273
= BP 05618
TEKNISET TIEDOT
Maksimi ilmanpaine Pmx
Minimi i1manpaine Pmin
Aanenpainetaso (dBA)
Anivoimataso (dBA)
Paino
HUOL TO-OHJEET
= 6,3 baaria
=2 baaria
= 88
±
2 Viite. CAGl-PNEUROP
testikoodi
= 98
±
2 viite. ISO 3744
= 0.5kg
1.
Huolto suoritetaan 1000 kayttOtunnin valein.
2.
Kaikki vaantovoima-arvot :1:10'%.
3.
Vaihda kaikki 0-renkaat, laakerit ja roottorin siivet tarvittaessa.
Katso huoftosarjoja.
4.
Huolehdi asianmukaisten turvatoimenpiteiden noudattamisesta
~mponentteja,
voiteluaineita yms. havitettaessa.
5.
C.}l)
Osoittaa purkamissuunnan.
6.
llmoitetut vaantOvoima-arvot koskevat kokoamista.
Printed in England
(£®
KANS! PAINETAAN
LAAKERIKOTELOON NUOLEN 'A'
SUUNTAAN OSOITETTUUN
ETAISYYTEEN.
___J 1-._
0.3
. -11-
0.2
.
'
o.o4o
_I I _
0.025
--ir-
TATA ETAISYYTTA
KAYTETAAN, KUN LAAKERI ON
PAINETTU ROOTTORllN.
©
1994 Desoutter, Lontoo NW9 6ND, !so-Britannia
Kaikki oikeudet pidatetaan. Sisallon tai sen osien luvaton kaytto tai
kopiointi on kielletty. Tama koskee erityisesti tavaramerkkeja,
mallimerkint6jcl, osanumeroita ja piirustuksia.
K8yta ainoastaan alkuperuS.isia osia. Takuu tal tuotevastuu ei kata
muiden kuin alkuperaisten osien kaytOsta aiheutunutta vahinkoa tai
vikaa.
14 of 14
To Dismantle: refer to main illustration
~
e
40 Nm
2n343
To Assemble: Motor complete, refer to main illustration
~
Part no. 371783 Issue 1 7.94
