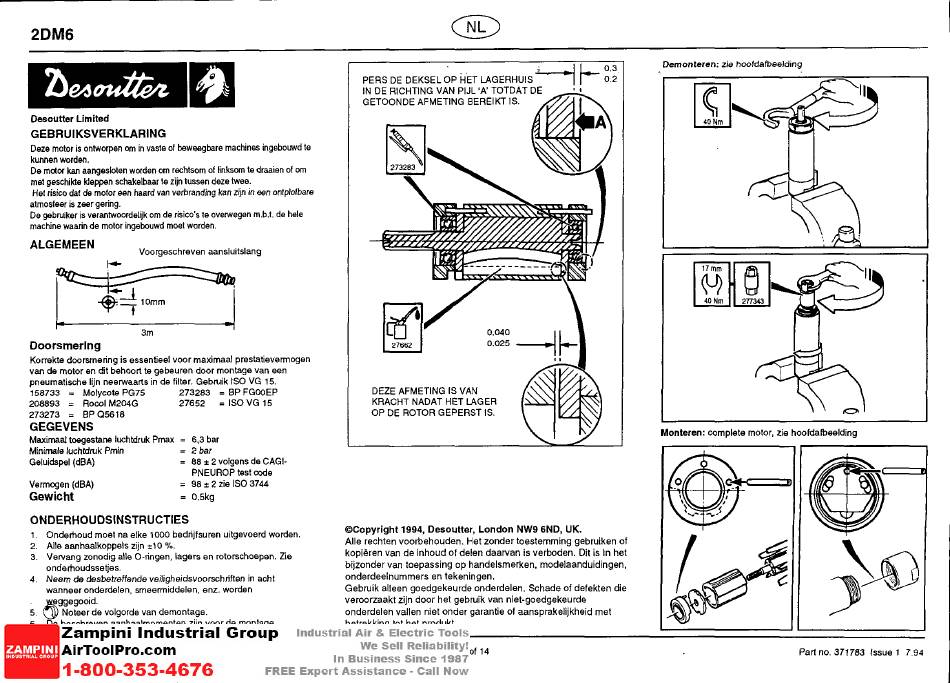

2DM6
Oesoutter Limited
GEBRUIKSVERKLARING
E
Deze motor is ontworpen om in vasts of beweegbare machines ingebouwd le
kunnen warden.
De motor kan aangesloten warden om rechtsom of linksorn le draaien of om
met geschikte kleppen schakelbaar te zijn tussen daze twee.
Hel risico
dat de
motor een haard van verbranding kan zijn in een ontplotbare
atmosfeer
is zeer gering.
De gebruiker is verantwoordelijk om de risico's te overwegen m.b.t. de hale
machine waarin de motor ingebouwd moet warden.
ALGEMEEN
Voorgeschreven aansluitslang
, -
3m
1
Doorsmerlng
Korrekte doorsmering is essentieel voor maximaal prestatievermogen
van
de
motor en dit behoort te gebeuren door montage van een
pneumatische lijn neerwaarts in de filter. Gebruik ISO VG 15.
158733
=
Molycote PG75
273283
=
BP FGOOEP
208893
=
Rocol M204G
27652
=
ISO VG 15
273273
=
BP 05618
GEGEVENS
Maxima.al toegestane luchtdruk Pmax
Minima/a /uchtdruk Pmin
Geluidspel (dBA)
Vermogen (dBA)
Gewicht
ONDERHOUDSINSTRUCTIES
6,3 bar
2 bar
88 ± 2 volgens de CAGl-
PNEUROP test code
98
±
2 zie ISO 3744
0.5kg
1. Onderhoud moet na e!ke 1000 bedrijtsuren uitgevoerd worden.
2.
Alie aanhaalkoppels zijn ::t:1 O
0
/o.
3.
Vervang zonodig alle 0-ringen, lagers en rotorschoepen. Zia
onderhoudssetjes.
4.
Neem
d&
dasbetreffende veiligheidsvoorschritten in acht
wanneer onderdelen, smeermiddelen, enz. worden
~ggegooid.
5.
C_uJ
Noteer de volgorde van demontage.
6.
De beschreven aanhaalmomenten zijn voor de montage.
Printed in England
C]D
PERS DE DEKSEL
~p
HET LAGERHUIS
~
I--
~:~
IN DE RIGHTING VAN PIJL 'A' TOTDAT DE
· •
GETOONDE AF METING BEREIKT IS.
~
0.040
0.025
DEZE AFMETING IS VAN
KRACHT NADAT HET LAGER
OP DE ROTOR GEPERST IS.
---j~
"
©Copyright 1994, Desoutter, London NW9 6ND, UK.
Alie rechten voorbehouden. Het zonder toestemming gebruiken of
kopieren van de inhoud of delen daarvan is verboden. Dit is In het
bijzonder van toepassing op handelsmerken, modelaanduidingen,
onderdeelnummers en tekeningen.
Gebruik alleen goedgekeurde onderdelen. Schade of detekten die
veroorzaakt zijn door het gebruik van niet-goedgekeurde
onderdelen val1en niet ender garantie of aansprakelijkheid met
betrekking tot het produkt.
10 of 14
Demonteren: zie hoofdafbeelding
[SJ~~
~~e
40 Nm
JI
2773'3
Monteren: complete motor, zie hoofdafbeelding
~
Part no. 371783 Issue 1 7.94
