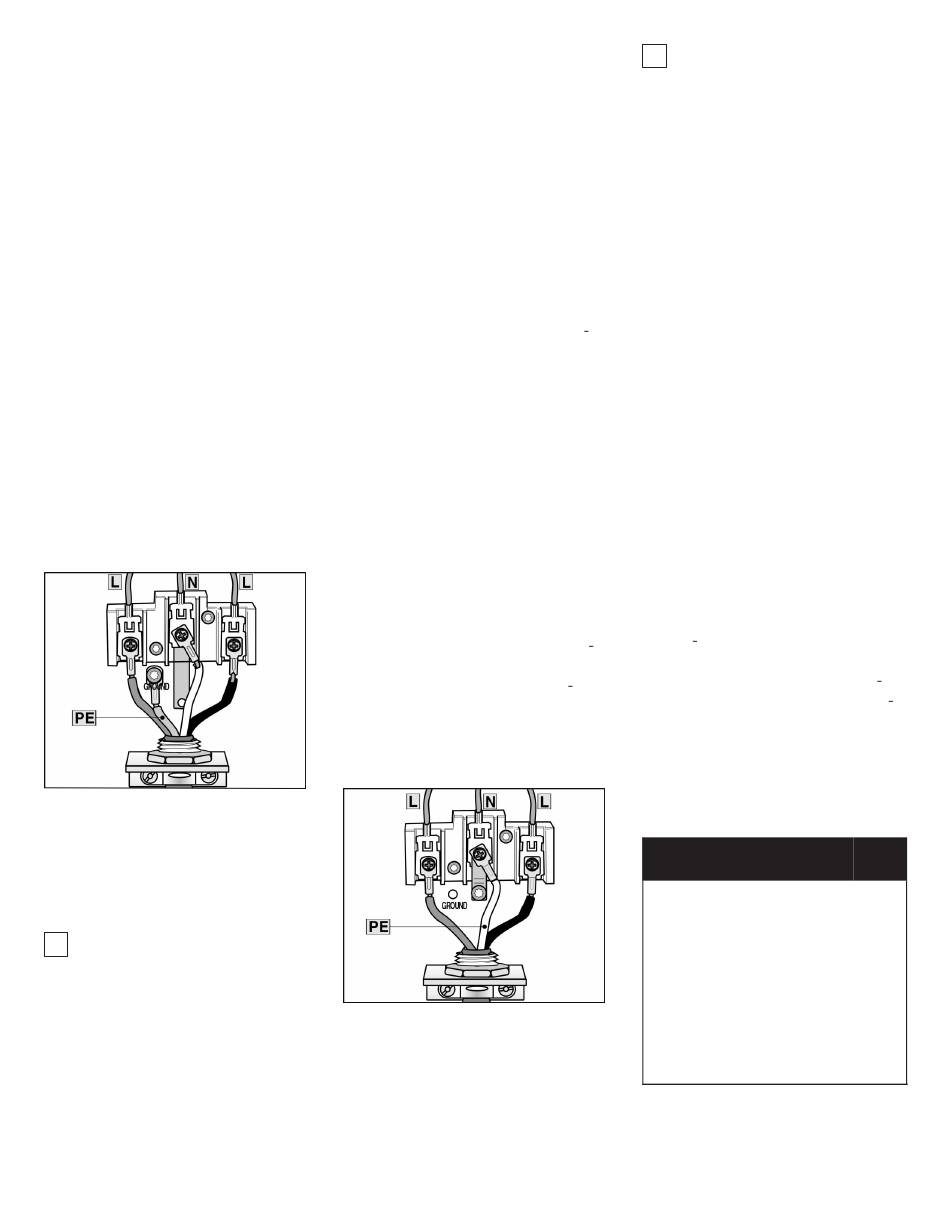

4. Afloje los 2 tornillos marcados
con L y también aquél marcado
con N en la bornera y el tornillo
en el borne GROUND.
5. Pase el cable de 4 conductores
a través de la abrazadera de
descarga de tracción UL.
6. Ajuste los dos tornillos (2,5 Nm)
de la abrazadera de descarga
de tracción de modo que el
cable no se mueva.
7. Sujete el conductor de toma de
tierra del cable (verde) al
terminal marcado con
GROUND. Sujete el tornillo
(2,5 Nm), de modo que el cable
esté firmemente sujetado.
8. Conecte los dos conductores
exteriores(rojo y negro) a los
bornes marcados con L y luego
el que queda (blanco) al borne
marcado con N.
9. Ajuste los 3 tornillos (3,0 Nm)
de modo que los conductores
queden firmemente sujetados.
10. Controle que la abrazadera de
descarga de tracción UL esté
firmemente ajustada y no se
mueva.
11. Reemplace la cobertura de la
bornera y sujétela en su lugar.
¡Asegúrese que la abrazadera
i
de descarga de tracción se
encuentra fuera de la cubierta!
El electrodoméstico está ahora lista
para conectarlo al enchufe de
4 polos de la alimentación.
62
Conexión mediante un cable de
alimentación de tres
conductores
1. Quite los tornillos de la cubierta
de la bornera ubicada en
la parte superior trasero
del electrodoméstico.
2. Asegúrese que haya un rabillo
de conexión a tierra.
3. Sujete la abrazadera de
descarga de tracción a la
abrazadera en ángulo.
Ajuste la tuerca.
4. Afloje los dos tornillos marca
dos con las letras L y N en
la bornera.
5. No utilice sombreretes con
sujeciones magnéticas.
6. Sujete los tornillos (2,5 Nm) de
la abrazadera de descarga de
tracción UL de modo que el
cable de alimentación no se
mueva.
7. Conecte los 2 conductores
exteriores (rojo y negro) a los 2
bornes marcados con la letra L
y luego el conductor sobrante
(blanco) en el borne marcado
con la letra N. Ajuste los 3 tor
nillos (2,5 Nm) de modo que los
conductores queden firme
mente sujetados.
8. Ajuste los 3 tornillos (3,0 Nm)
de modo que los conductores
queden firmemente sujetados.
9. Controle que la abrazadera de
descarga de tracción UL esté
firmemente ajustada y no se
mueva.
10. Reemplace la cobertura de la
bornera y sujétela en su lugar.
¡Asegúrese que la abrazadera
i
de descarga de tracción se
encuentra fuera de la cubierta!
Procedimientos de puesta
a tierra adicionales
-
Algunas reglamentaciones
locales pueden exigir una
conexión a tierra adicional.
En este caso deben adquirirse
por separado, los accesorios
requeridos, como el cable de
conexión, abrazaderas
y tornillos.
-
Nunca conecte el
electrodoméstico a tuberías de
agua de material plástico,
tuberías de gas o de agua.
Instrucciones para la conexión
a tierra
Este electrodoméstico debe
conectárselo a tierra. En caso de
fallos en el funcionamiento
o roturas, la conexión a tierra
reduce el riesgo de descargas
eléctricas, presentando una vía de
baja resistencia por la que puede
fluir la corriente. Para CANADA este
electro doméstico está provisto de
un cable de conexión con un
conductor de tierra y el tomacor
riente con la toma de tierra corres
pondiente. El tomacorriente debe
conectarse en un enchufe
adecuado que esté de acuerdo con
todos los reglamentos
y ordenanzas locales.
d
Advertencia
Una conexión inadecuada del
conductor de puesta a tierra del
equipo puede causar descargas
eléctricas. Haga controlar el
electrodoméstico por un
electricista calificado o del
servicio técnico si tiene dudas
respecto de la correcta conexión
a tierra de su secador.
d
