Mode d'emploi
Capteur de sécurité
7. Démontage et mise au rebut
7.1 Démontage
Démonter impérativement le dispositif de sécurité hors tension.

7.2 Mise au rebut

Le dispositif de sécurité doit être mis au rebut conformément aux
prescriptions et législations nationales.

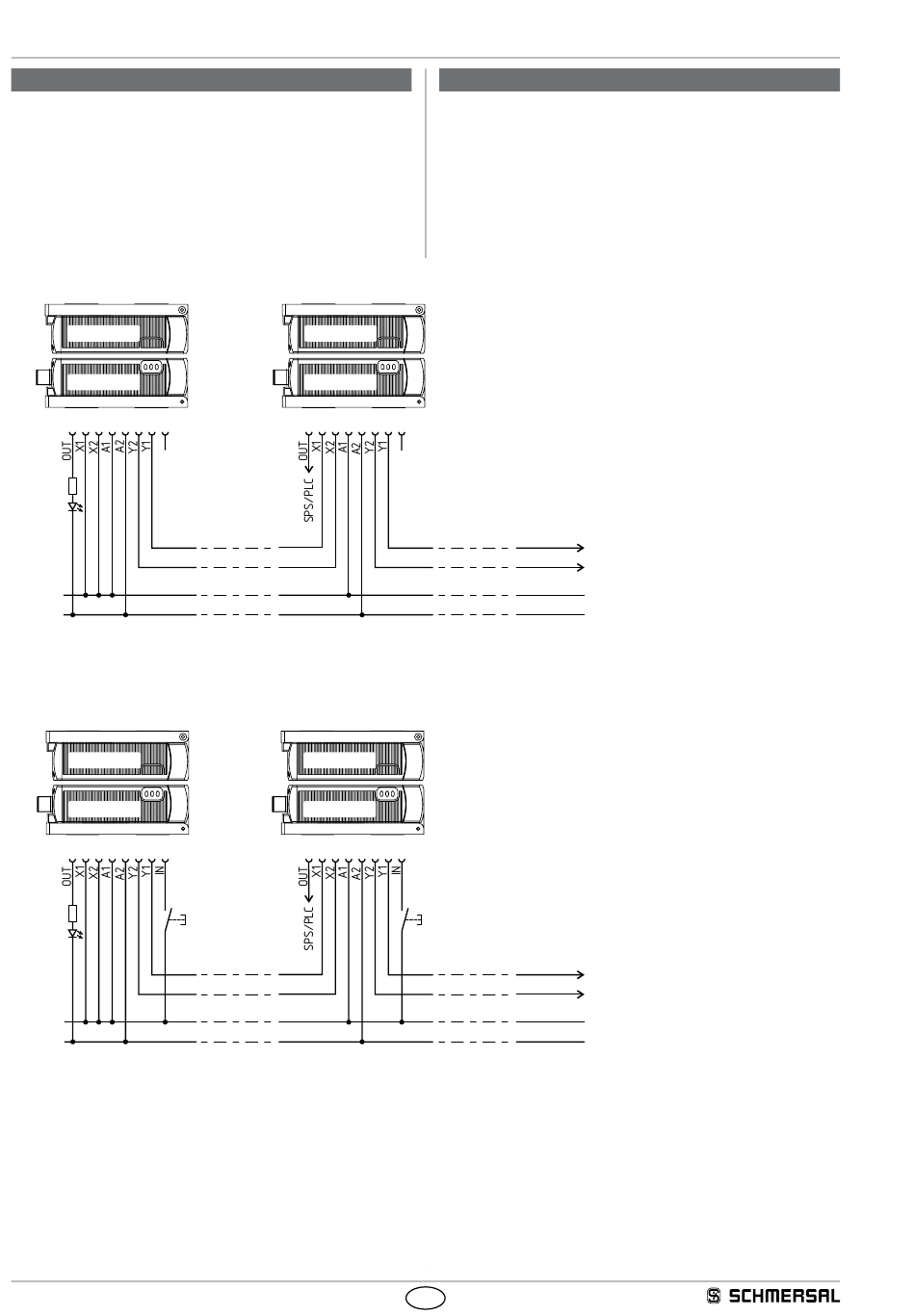

Exemple de câblage 1: CSP 34 sans acquittement local
CSP 34-S-1
CSP 34
5 6 2 1 3 7 4 8
Y1
Y2
24 VDC
GND
n-participants
Exemple de câblage 2: CSP 34F2 avec acquittement local
CSP 34-S-1
CSP 34F2
5 6 2 1 3 7 4 8
Y1
Y2
24 VDC
GND
n-participants
6

8. Annexe

8.1 Exemples de câblage
Les exemples d'application représentés sont des suggestions.
L'utilisateur doit toutefois vérifier soigneusement, si le câblage
proposé est en accord avec son application spécifique.
CSP 34-S-1
CSP 34
5 6 2 1 3 7 4 8
X1 Y1
X2
Y2
max. 31 composants en série
CSP 34-S-1
CSP 34F2
5 6 2 1 3 7 4 8
Acquittement local
Y1
X1
X2
Y2
max. 31 composants en série
FR
Sorties de sécurité
Sorties de sécurité
CSP 34
