SQ 05.2 SQ 14.2/SQR 05.2
AM 01.1
9.2.2 Butée de position OUVERTE : régler
Information
9.3 Boîtier de commande : ouvrir
SQR 14.2
3. Lorsque la position finale de la vanne n'est pas atteinte :
Tourner légèrement la vis de réglage [4] en sens antihoraire jusqu'a obtenir
le point de fermeture de la vanne.

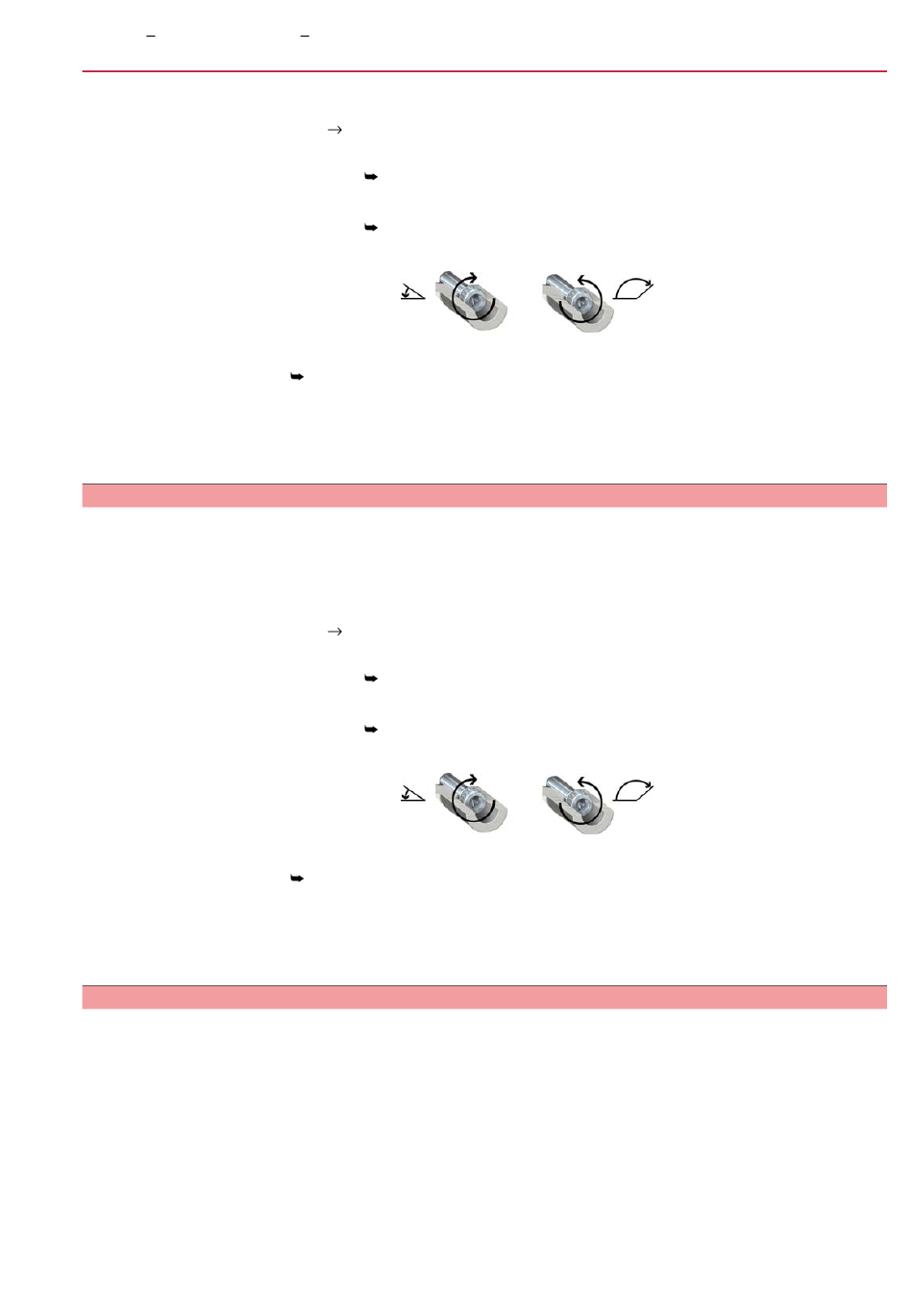

L'angle de rotation diminue lorsque la vis de réglage [4] est tournée
en sens horaire.
L'angle de rotation augmente lorsque la vis de réglage [4] est tournée
en sens antihoraire.
4. Tourner la vis de réglage [4] en sens horaire jusqu'en butée.
Alors la butée de position FERMEE est réglée.
5. Vérifier le joint torique du bouchon fileté et le remplacer s'il est endommagé.
6. Revisser et resserrer le bouchon fileté [3].
Après ce réglage, le contact fin de course de la position finale FERMEE peut
immédiatement être réglé.
En règle générale, la butée de position OUVERTE ne requiert plus de réglage.
1. Retirer le bouchon fileté [1].
2. Amener la vanne en position finale OUVERTE à l'aide du volant.
3. Lorsque la position finale de la vanne n'est pas atteinte :
Tourner légèrement la vis de réglage [2] en sens antihoraire jusqu'a obtenir
le point d'ouverture de la vanne.
L'angle de rotation diminue lorsque la vis de réglage [2] est tournée
en sens horaire.
L'angle de rotation augmente lorsque la vis de réglage [2] est tournée
en sens antihoraire.
4. Tourner la vis de réglage [2] en sens horaire jusqu'en butée.
Alors la butée de position OUVERTE est réglée.
5. Vérifier le joint torique du bouchon fileté et le remplacer s'il est endommagé.
6. Revisser et resserrer le bouchon fileté [1].
Après ce réglage, le contact fin de course de la position finale OUVERTE peut
immédiatement être réglé.
Les réglages suivants (options) requièrent l'ouverture préalable du boîtier de
commande.
Mise en service (réglage de base)
