SQ 05.2 SQ 14.2/SQR 05.2
AM 01.1
Type de courant, tension
du secteur et fréquence
du secteur
Câbles de liaison
5.2

Raccordement avec multiconnecteur AUMA

SQR 14.2
Eviter d'utiliser de longs câbles et veiller au cheminement dans des endroits à
faibles perturbations.
Eviter le cheminement en parallèle de câbles sensibles aux interférences et
des câbles perturbateurs.
Utiliser des câbles blindés pour raccorder les transmetteurs de position à distan-
ce.
Type de courant, tension du secteur et fréquence du secteur doivent être conformes
aux indications figurant sur la plaque signalétique du moteur.

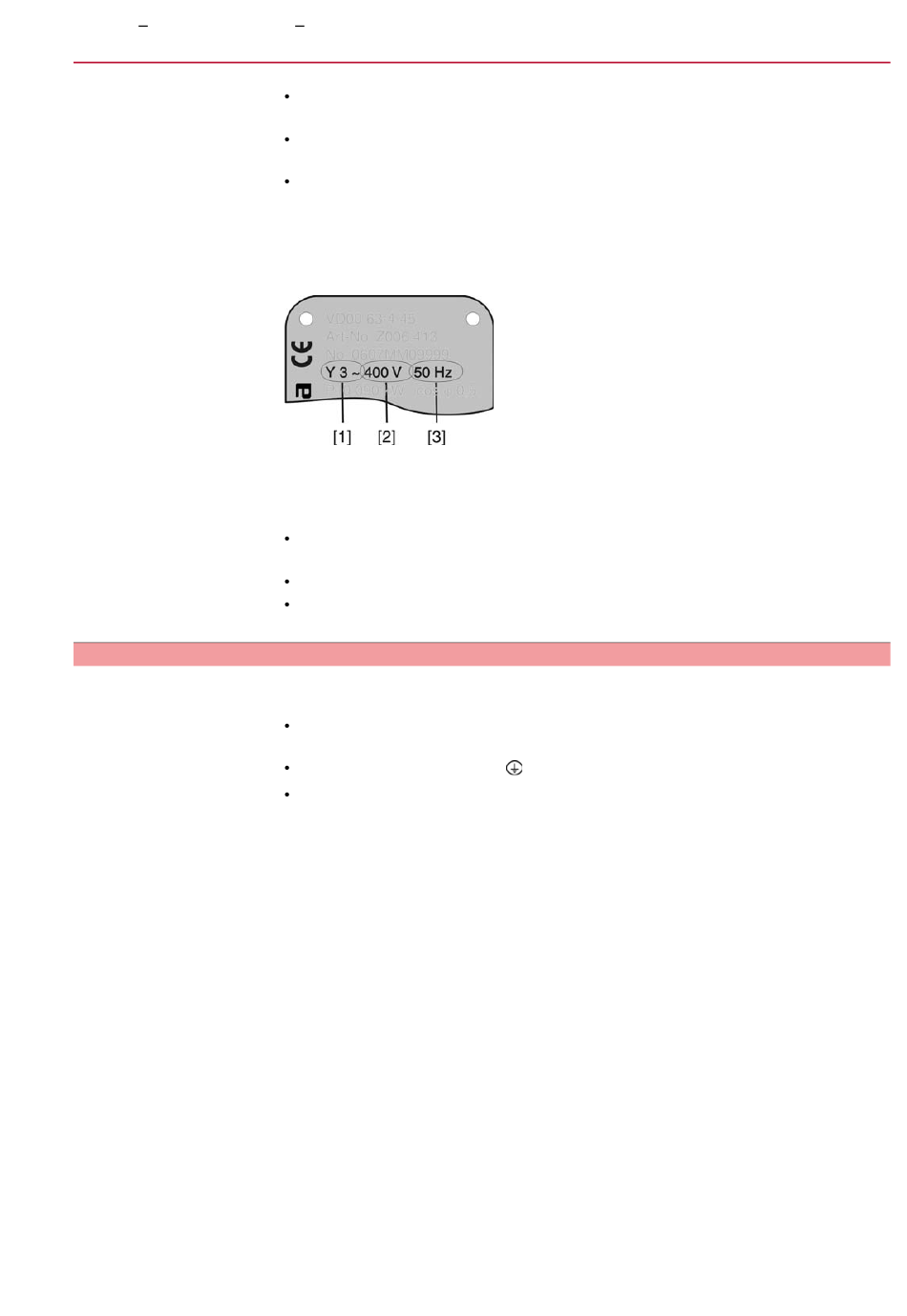

Figure 9: Plaque signalétique du moteur (exemple)
[1] Type de courant
[2] Tension du secteur
[3] Fréquence du secteur (pour des moteurs triphasés et monophasés AC)
Pour assurer l'isolement de l'appareil, utiliser des câbles appropriés (résistants
à la tension). Prévoir les câbles pour une tension assignée maximum possible.
Utiliser des câbles de liaison à une température assignée minimum appropriée.
Pour les câbles de liaison exposés à des rayons UV (p.ex. à l'extérieur), utiliser
des câbles résistants aux UV.
Sections de raccordement du multiconnecteur AUMA :
Contacts de puissance (U1, V1, W1, U2, V2, W2) : maxi. 6 mm² souple/10 mm²
rigide
Connexion du fil de terre
Contacts de commande (1 à 50) : maxi. 2,5 mm²
: maxi. 6 mm² souple/10 mm² rigide
Raccordement électrique
17
