Guide de démarrage rapide pour réseau radio multi-sauts
1.1.2 Registres radio multi-sauts et ID radio
Le mode d'application Modbus permet en outre à l'hôte d'accéder aux registres Modbus internes d'une radio pour obtenir ses informa-
tions d'état et sa configuration.
Pour permettre l'accès aux registres Modbus internes d'une radio, il faut lui affecter un identifiant esclave Modbus, ou un identifiant de
radio multi-sauts, à l'aide des commutateurs rotatifs présents sur la face avant de l'appareil. Le commutateur rotatif gauche représente le
chiffre des dizaines tandis que le commutateur rotatif de droite représente le chiffre des unités. Pour définir l'identifiant esclave sur 12,
positionnez le commutateur de gauche sur 1 et celui de droite sur 2.

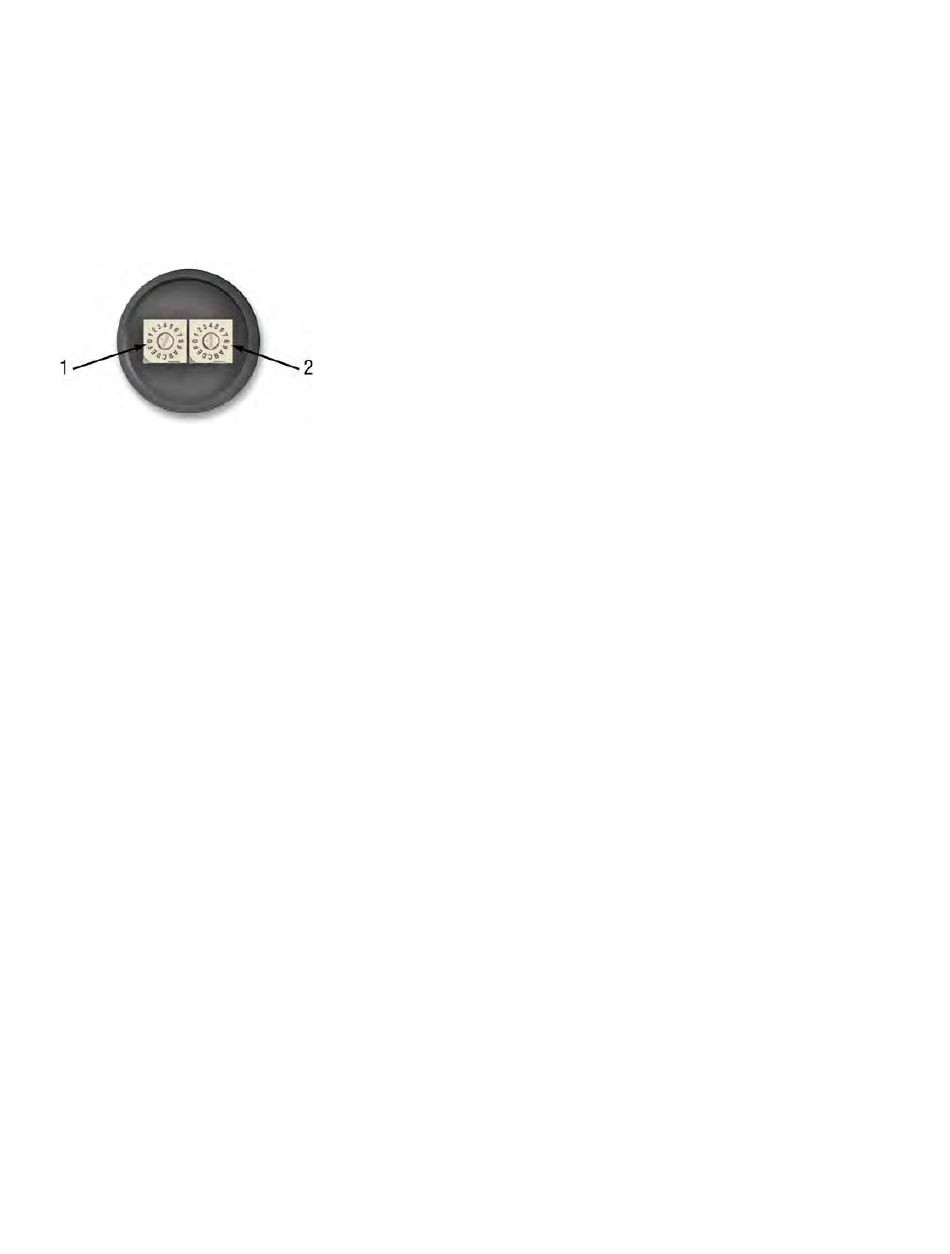

Commutateurs rotatifs de radio SureCross
Lorsque la radio reçoit un message Modbus, elle compare l'identifiant esclave du paquet à sa propre adresse indiquée sur les commuta-
teurs rotatifs. En cas de correspondance, la radio peut accéder à ses registres Modbus internes. Dans le cas contraire, la radio envoie le
paquet de données à l'interface série, entraînant dès lors l'interrogation d'un dispositif esclave Modbus connecté. La plage valide d'identi-
fiants esclaves Modbus/de radio multi-sauts est comprise entre 11 et 61. Si l'identifiant esclave a la valeur 0xFF, l'accès aux registres
internes de la radio multi-sauts est désactivé mais les messages adressés continuent d'être remis aux dispositifs esclaves Modbus con-
nectés en série à la radio. Pour des informations détaillées sur le contenu et les fonctions des registres Modbus de la radio, consultez le
tableau 2.
Tous les registres internes de la radio multi-sauts sont définis en tant que registres d'attente (holding register) 16 bits (4xxxx). Pour
accéder aux registres internes, configurez la radio pour fonctionner en mode Modbus (à l'aide des commutateurs DIP) et définissez un
identifiant de radio multi-sauts valide (de 11 à 61).
*Remarque : L'adresse indiquée sur les commutateurs rotatifs de la radio ne peut pas être identique à l'ID d'un dispositif esclave Modbus
connecté.
• Commutateurs rotatifs positionnés sur 11 à 61. Identifiants esclaves Modbus sans fil ou identifiants de radio multi-sauts valides
• Commutateurs rotatifs positionnés sur FF. Les appareils réglés sur FF ne sont pas directement contactés par le système hôte
Modbus mais peuvent remettre le message aux dispositifs esclaves Modbus connectés en série
Dans cet exemple, le système hôte est relié à trois appareils câblés : le dispositif esclave Modbus d'E/S distantes DX85 01, le dispositif
esclave Modbus d'E/S distantes DX85 05 et la radio multi-sauts maître.
Les messages de l'hôte destinés aux dispositifs esclaves Modbus 01 à 10 sont ignorés par la radio maître. Les messages destinés aux
dispositifs esclaves Modbus ou aux radios multi-sauts 11 à 61 sont envoyés via le réseau sans fil.
rev. -
1. Commutateur rotatif gauche - Représente le chiffre des dizaines
de l'identifiant esclave ou de l'appareil.
2. Commutateur rotatif droit - Représente le chiffre des unités de
l'ID du dispositif esclave ou de l'appareil.
www.bannerengineering.com - tel: 763-544-3164
5
