1 Présentation d'un réseau radio multi-sauts
Les réseaux radio multi-sauts se composent d'une radio maître et de plusieurs radios répéteurs et esclaves. Ces réseaux, qui se forment
et se corrigent de manière autonome, sont construits autour d'une relation de communication entre dispositifs parent et enfants. L'archi-
tecture du réseau radio multi-sauts permet de créer un réseau hiérarchique d'appareils capable d'assurer la communication dans les
applications sans fil les plus exigeantes. Une radio multi-sauts peut être une radio maître, une radio répéteur ou une radio esclave.
• Le dispositif maître unique contrôle l'ensemble du réseau sans fil.
• Le mode répéteur permet d'étendre la portée du réseau sans fil.
• Les radios esclaves constituent les dispositifs d'extrémité du réseau sans fil.
La radio maître se trouve à la base du réseau sans fil. Toutes les radios répéteurs ou esclaves se trouvant à portée de la radio maître se
connectent à celle-ci en tant que dispositifs enfants , la radio maître jouant le rôle de dispositif parent. Une fois les radios répéteurs
synchronisées sur la radio maître, les autres radios se trouvant à portée du répéteur peuvent rejoindre le réseau. Les radios qui se
synchronisent au répéteur adoptent la même relation parent/enfant que celle qui existe entre le répéteur et la radio maître : le répéteur
fait office de parent et les nouvelles radios deviennent ses enfants.
La formation du réseau se poursuit de manière hiérarchique jusqu'à ce que toutes les radios multi-sauts soient connectées à une radio
parent. Chaque radio d'un réseau multi-sauts ne peut avoir qu'une seule radio parent. Si une radio perd la synchronisation au réseau
sans fil, elle peut s'y reconnecter via une autre radio parent.

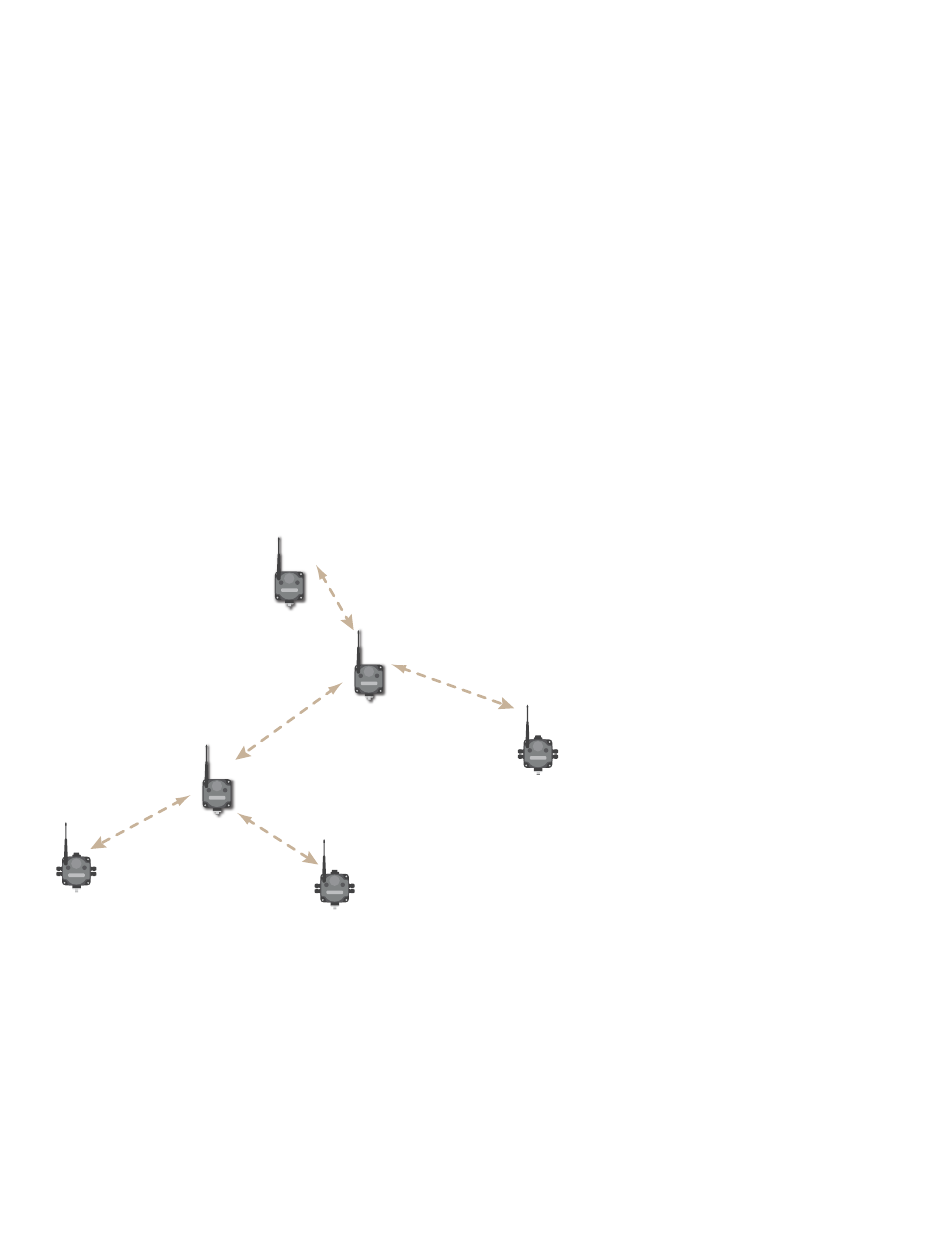

Le schéma de réseau simplifié ci-dessous illustre les relations suivantes :
R2
S2
• La radio maître est le dispositif parent du répéteur R1.
• Le répéteur R1 est le dispositif enfant de la radio maître, mais il est également le dispositif parent de R2 et S1.
• Le répéteur R2 est le dispositif enfant du répéteur R1, mais il est également le parent des dispositifs esclaves S2 et S3.
L'écran LCD de chaque appareil affiche l'adresse du dispositif parent (PADR) et l'adresse du dispositif local (DADR).
Radio multi-sauts maître. Chaque réseau radio multi-sauts ne compte qu'une seule radio maître. Celle-ci contrôle la temporisation glob-
ale du réseau et représente toujours le dispositif parent des autres radios multi-sauts. Le système hôte se connecte à cette radio maître.
Radio multi-sauts répéteur. Lorsqu'une radio multi-sauts est configurée en mode répéteur, elle fonctionne à la fois comme parent et
enfant. Le répéteur reçoit de son dispositif parent des données qu'il retransmet ensuite à ses propres dispositifs enfant sur le réseau. Les
paquets d'informations entrants sont alors retransmis via la liaison radio et via la liaison série locale.
Radio multi-sauts esclave. La radio esclave est le dispositif d'extrémité du réseau radio multi-sauts. Une radio en mode esclave ne
retransmet pas les données via la liaison radio, mais uniquement via les bus série (câblés) locaux.
