INSTALLATION
°CALEON Installation
5

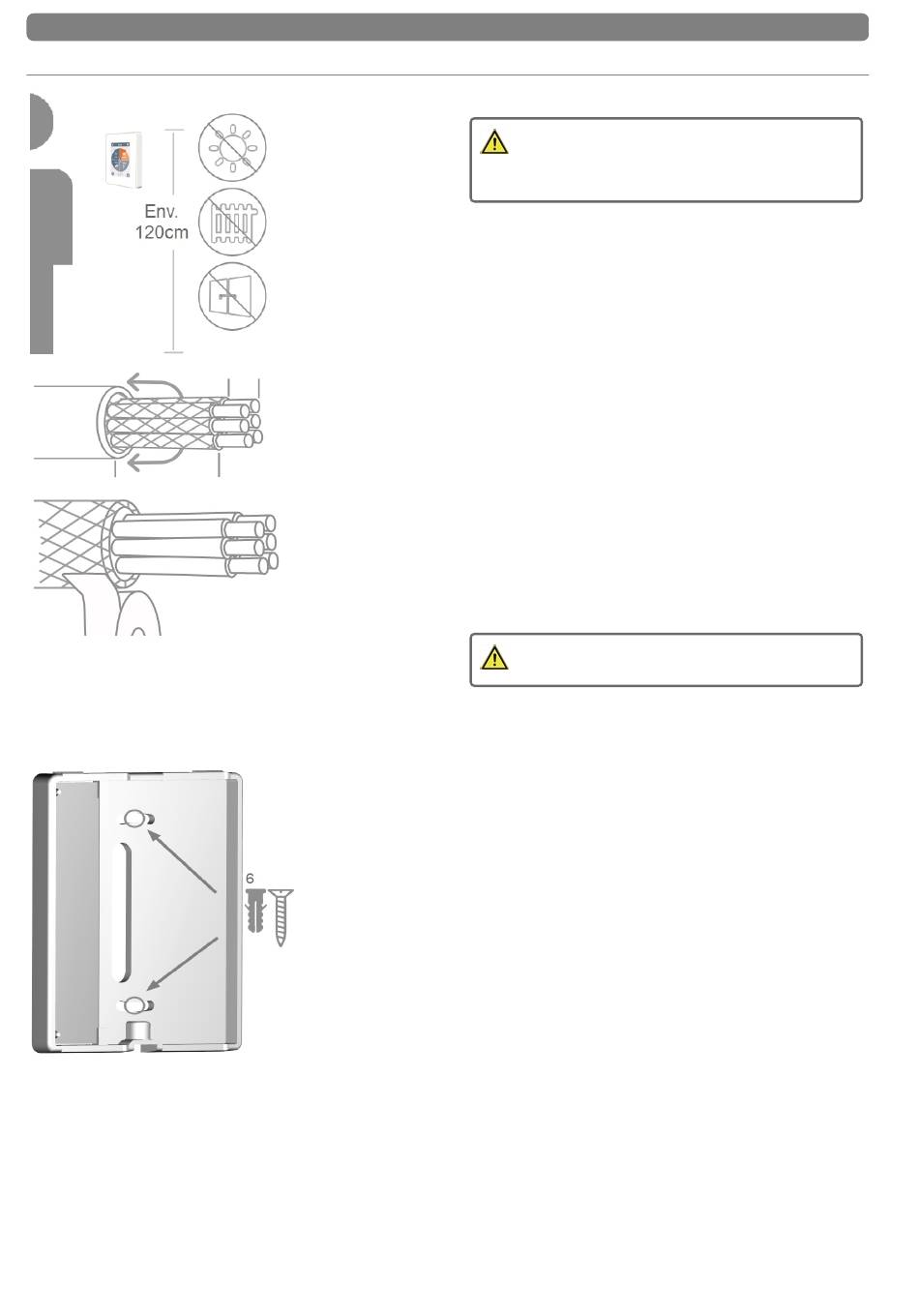

Montez l'appareil à un endroit approprié.
Prêter une attention particulière aux conditions
environnementales adaptées. La lumière directe
du soleil, les sources de chaleur et de froid, ex :
les radiateurs et les fenêtres doivent être évités.
Dégainer les câbles, retrousser gaine et enlever tout bour-
rage protecteur
Lors de l'installation du °CALEON sur le mur, les câbles de
raccordement doivent être aussi courts que possible. Pour
une installation directe sur le mur, une longueur maximale
de 40 mm est recommandée. S'il y a contact entre la gaine
protectrice et la platine le Caleon risque d'être endommagé.
En montage sur boîte de dérivation tenir les raccordements
les plus courts possibles (max. 55 mm). Remettre des
câbles trop longs dans la boîte, car tout câble plissé à l'in-
térieur du °Caleon peut causer des problèmes.
Isoler les embouts sur 8 à 9 mm. Isoler la protection et
connectez-la à un emplacement approprié (régulateur ou
boîtier CAN) au conducteur de protection.
S'il y a contact entre la gaine protectrice et la pla-
tine le Caleon sera gravement endommagé.
Montage sur boite de dérivation UP
Fixer le socle en mettant les 2 chevilles et les 2 vis à l'aide
d'un tournevis.
Montage direct sur mur
Positionner partie inférieure à l'endroit prévu et marquer les
trois trous pour les vis de fixation. Faites attention que la sur-
face du mur soit lisse et plan pour éviter toute déformation
du boîtier. À l'aide d'une perceuse, percer les trous sur les
points marqués sur le mur et placez-y les bouchons. Insérez
les vis et vissez-les légèrement. Mettre la base à niveau et
serrer les vis à fond.
