Conduite de gaz
d'échappement
En plein air ou dans les locaux ouverts on peut égale-
ment employer les appareils sans conduite de gaz d'é-
chappement. Cependant, nous recommandons un
tuyau d'échappement d'1 mètre (voir exemple 2) avec
un capot sur le bout supérieur afin d'éviter la pénétra-
tion d'eau de pluie et de saleté.
Si on utilise les appareils pour le chauffage de locaux,
on doit conduire les gaz brûlés en plein air.
On doit éviter absolument une contre-pression cau-
sée par une conduite d'échappement inadéquate.
◊
Toutes les pièces pour la conduite d'échappement
doivent être installées de sorte qu'il ne puisse se
produire une contre pression.
◊
Un fonctionnement parfait est généralement garanti
avec une conduite montante et verticale des tuyaux.
◊
La conduite d'échappement doit se terminer au moins
au-dessus de la gouttière, mais de préférence au-
dessus du faîte, afin d'éviter une contre-pression due
à des influences atmosphériques (par ex., du vent).
◊
On doit bien fixer toutes les pièces de la conduite, et
son diamètre ne doit pas être inférieur à celui du
raccord de gaz d'échappement de l'appareil.
◊
La distance minimum de pièces inflammables doit
être de 0,6 m.
◊
Nous fournissons des pièces pour la conduite d'échap-
pement et le matériel de fixation comme accessoires.
Sous l`utilisation d´un conduit d`échappement il
est á prévoir un ajustage du brûleur.

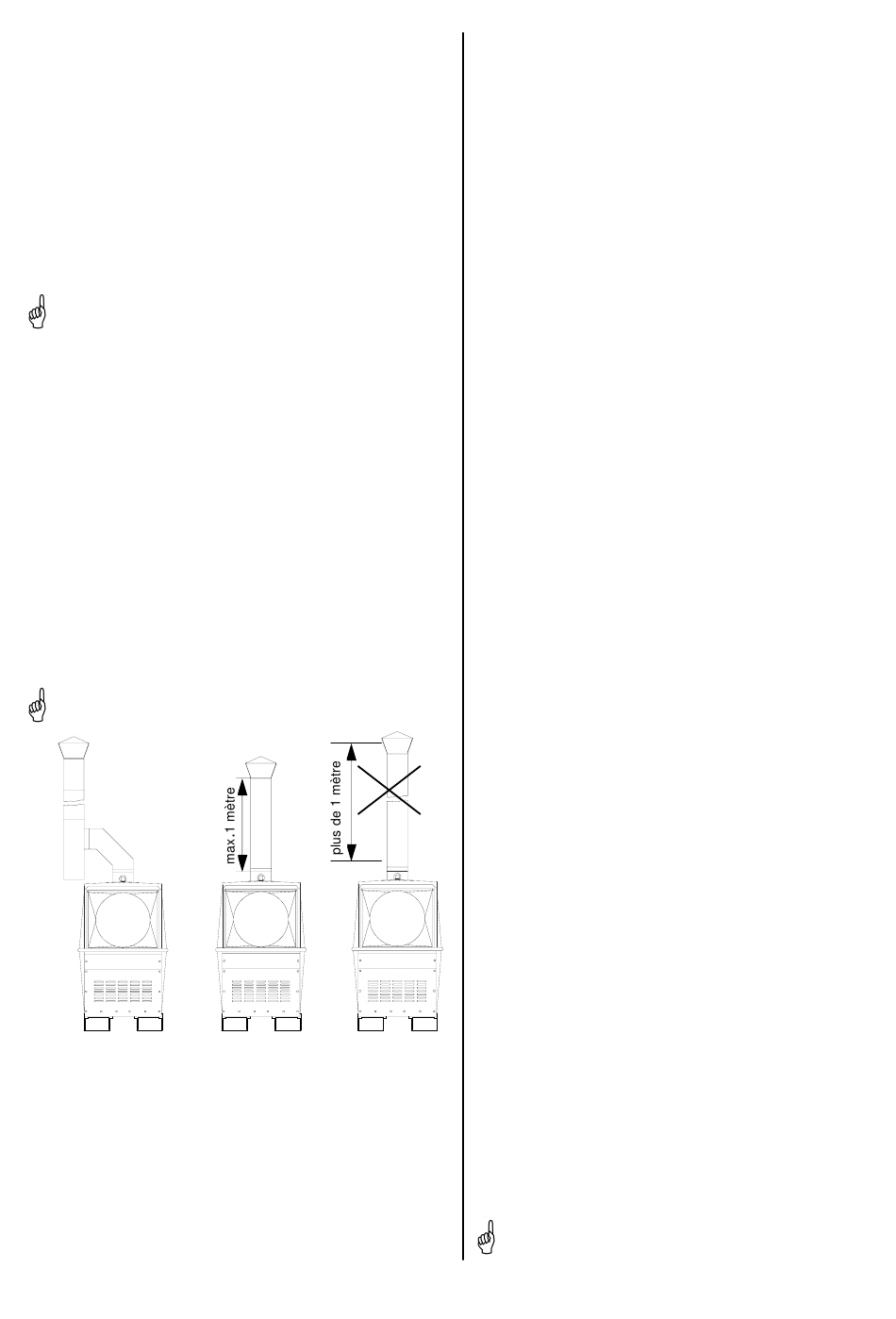

exemple 1
Fonctionnement avec
conduite rallongée.
Évacuation de condensat
nécessaire!
Remarque!
Afin d'éviter l'endommagement de la chambre de com-
bustion par des dépôts d'humidité (condensat) selon
l'exemple 3, on doit assurer une installation correcte
des tuyaux de gaz d'échappement avec purgeur de
condensat illustré par l'exemple 1.
exemple 2
exemple 3
Fonctionnement
Disposition
sans conduite
interdite: voir
d'échappement en
remarque
plein air
Répartition de l'air chaud
Les appareils sont équipés d'un ventilateur axial à haut
rendement. Ce ventilateur est conçu pour transporter
l'air réchauffé efficacement et de manière ciblée en
fonction des exigences.
La répartition de l'air se fait de préférence au moyen de
tubulures, de tuyaux à air chaud ou de tuyaux de répar-
tition spéciaux.
Les longueurs possibles dépendent des résistances de l'air
des conduites utilisées.
Conseils de montage de tuyaux à air chaud
◊
Utilisez exclusivement les tuyaux que nous conseil-
lons (accessoires).
◊
Les recouvrements intérieurs au niveau des joints
des tuyaux doivent être tournés dans le sens de l'air.
◊
Veillez à bien fixer les tuyaux à la tubulure d'évacua-
tion de l'appareil.
◊
Pour éviter des accumulations de chaleur, évitez ab-
solument des plis et des flexions dans les tuyaux.
◊
Lors du chauffage de pièces fermées par des tuyaux,
il ne doit pas se produire une contre pression.
◊
Lorsque la température d'aspiration est trop élevée ou
qu'il y a une résistance du coté évacuation, le contrô-
leur de température (TW) peut interrompre le service
de chauffe en éteignant le brûleur à ventilateur au fuel.
Après une baisse de température le brûleur redé-
marre automatiquement.
◊
Lorsque les intervalles de marche sont trop courts il
est conseillé de contrôler la longueur des tuyaux à
air chaud.
◊
Une marche à courts intervalles (durée de moins de
5 min.) du brûleur à ventilateur au fuel doit être évité.
◊
Lors d'un bouchon de chaleur le service de chauffe
est interrompu définitivement par le limiteur de tem-
pérature de sécurité (STB).
Conduite d'aspiration
Les appareils peuvent être utilisés au choix en mode d'air
frais, mélangé ou de circulation. Les données suivantes se
basent sur les appareils installés en dehors de la pièce
à chauffer.
Mode d'air frais:
L'aspiration se fait d'usine par les deux grilles.
Mode d'air mélangé:
Pour l'utilisation de l'appareil avec de l'air mélangé il est
nécessaire de monter le raccord d'aspiration, à recevoir
comme accessoire, au lieu d'une des deux grilles
d'aspiration. Afin de garantir un débit d'air suffisant, la
deuxième grille ne doit en aucun cas être couverte.
Mode d'air de circulation:
Pour une utilisation de l'appareil avec 100 % d'air de
circulation, il est nécessaire de monter deux raccord
d'aspiration, à recevoir comme accessoire, au lieu des
deux grilles d'aspiration.
Toute conduite d'aspiration doit toujours être réali-
sé en forme stable (pas de tuyaux instables).
7
