CHAPITRE 2 : GUIDAGE

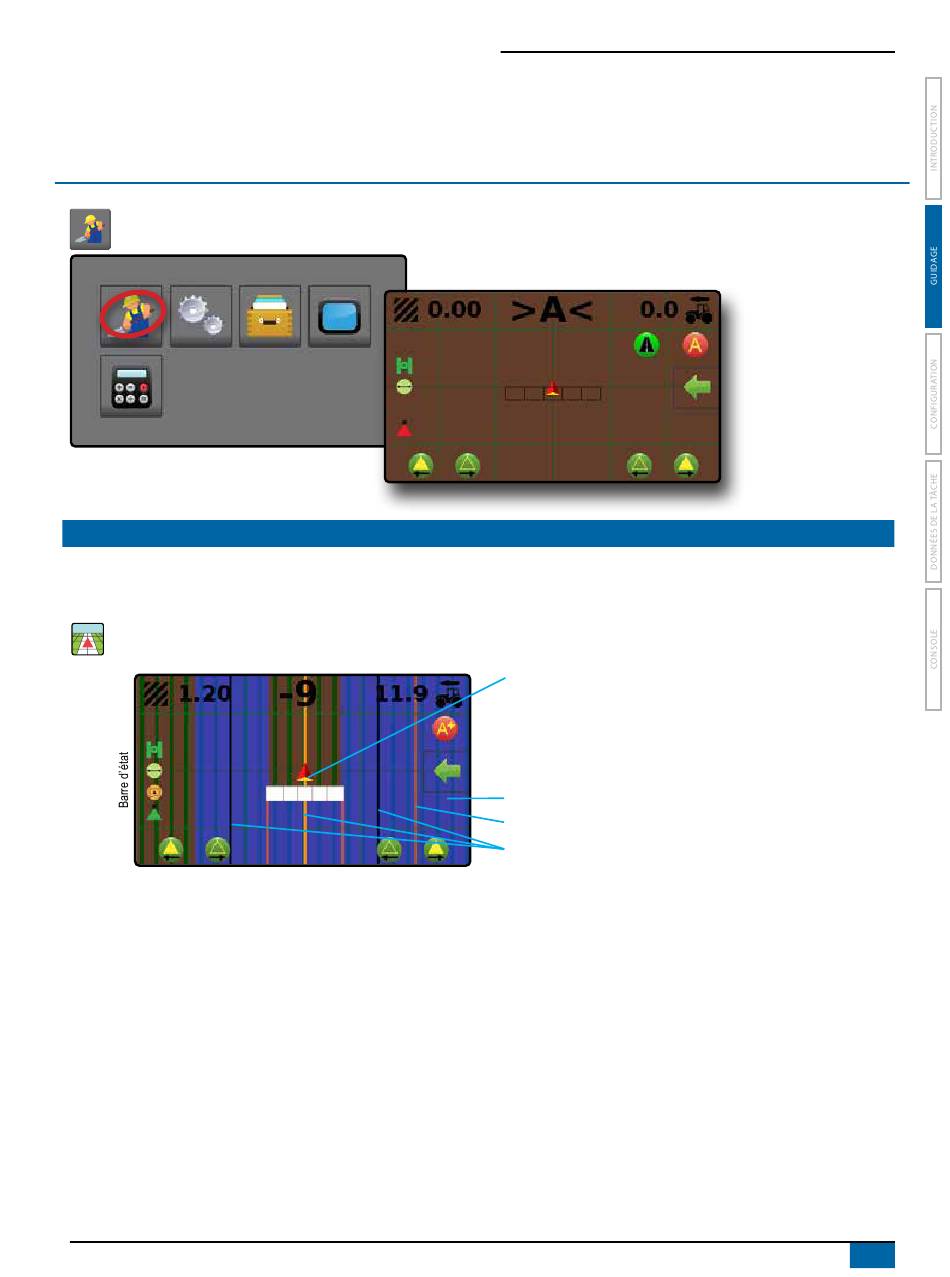

Deux écrans de guidage, vue du véhicule et vue de la parcelle, aident à tenir l'utilisateur informé. Depuis l'écran vue du véhicule,
il est possible d'accéder aux options de configuration du guidage et de la navigation à l'aide de la fléche située à droite de l'écran.
OPTIONS ET INFORMATIONS DE L'ÉCRAN DE GUIDAGE
Vues de guidage
Navigation dans l'écran vue du véhicule
Le guidage vue du véhicule crée une image générée par ordinateur de la position du véhicule affichée dans la surface d'application.
Commandes Marche/Arrêt du tronçon
Guidage à l'écran
• Lignes de guidage :
W Orange : ligne de guidage active
W Noir : deux lignes de guidage adjacentes à gauche et
à droite de la ligne de guidage active
• Indicateurs de parcelle : les rangs sont illustrés en utilisant
l'ensemble des configurations définies dans le profil de parcelle
actuel en combinaison avec une ligne de guidage AB établie.
Si aucune ligne de guidage n'est établie, l'indication du rang ne
sera pas affichée.
W Marron : sol
W Vert : rang
W Gris foncé : ligne du contour
REMARQUE : si la largeur du rang est supérieure ou égale à
l'inter-rang, aucune couleur de sol ne sera visible
sur les écrans de guidage.
Barre de guidage
Véhicule avec représentation en temps réel des
tronçons de rampe actifs
Onglet des options de navigation et guidage
Surface de couverture colorée
Redoublement de la surface de couverture
Lignes de guidage de navigation
• Points : marqueurs pour les points établis :
W Point rouge : retour au point
W Point bleu : Marque A
W Point vert : Marque B
• Surface de couverture : illustre la surface couverte et le
redoublement :
W Bleu : une application
W Rouge : au moins deux applications
• Tronçons de rampe :
W Case vide : tronçon inactif
W Case blanche : tronçon actif
W Case barrée : tronçon désactivé
