Butée De Profondeur - Mac allister SDS+ MSRH600 Mode D'emploi

FR
Avant de commencer
Forets et burins
Retrait
Insérer la clé dans un des trous du mandrin à clé, puis tourner dans le sens
antihoraire jusqu'à ce que le logement pour outil soit suffisamment ouvert pour
retirer le foret.
Butée de profondeur
> La butée de profondeur [2] permet de régler la profondeur de perçage.

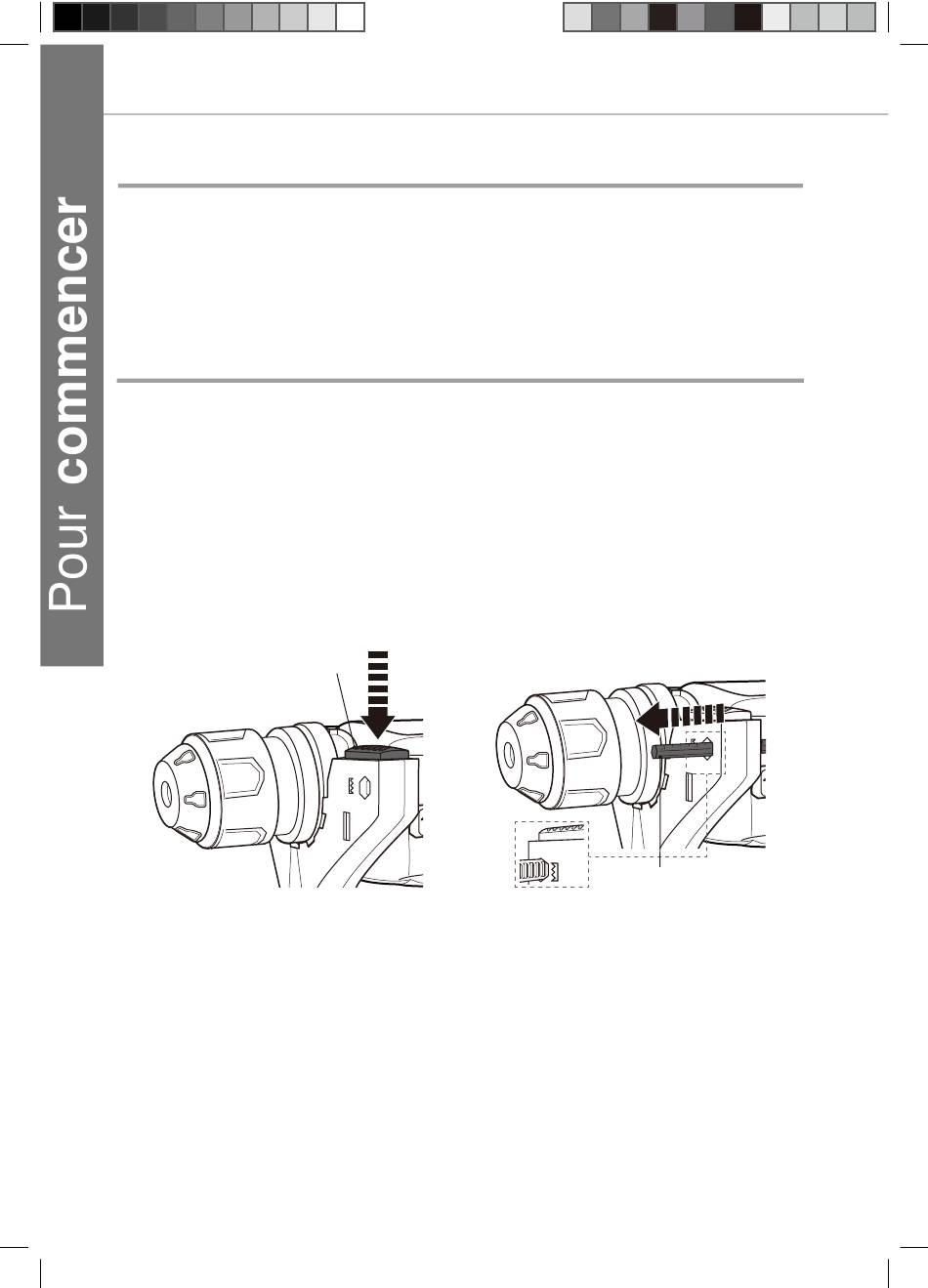

Desserrer la bride rapide [14b]et maintenez-la en position(Fig. 4)
> Insérer la butée de profondeur[2]dans le trou comme indiqué. (Fig. 5).
> Aligner l'extrémité de la butée de profondeur[2]avec l'extrémité du foret.
Ensuite, tirer la butée de profondeur[2]vers l'arrière en fonction de la
profondeur de perçage souhaitée.
> Serrez la bride rapide[14b]pour fixer la butée de profondeur dans la position
souhaitée.
EXEMPLE : La profondeur de perçage requise est de 3 cm. Aligner les
extrémités de la butée de profondeur et du foret / burin. Lire la valeur indiquée sur
l'échelle de la butée de profondeur et soustraire 3 cm. Ensuite, régler la butée de
profondeur en fonction du résultat obtenu.
18
14b
Fig. 4
MSRH600 par MacAllister
2
Fig. 5
