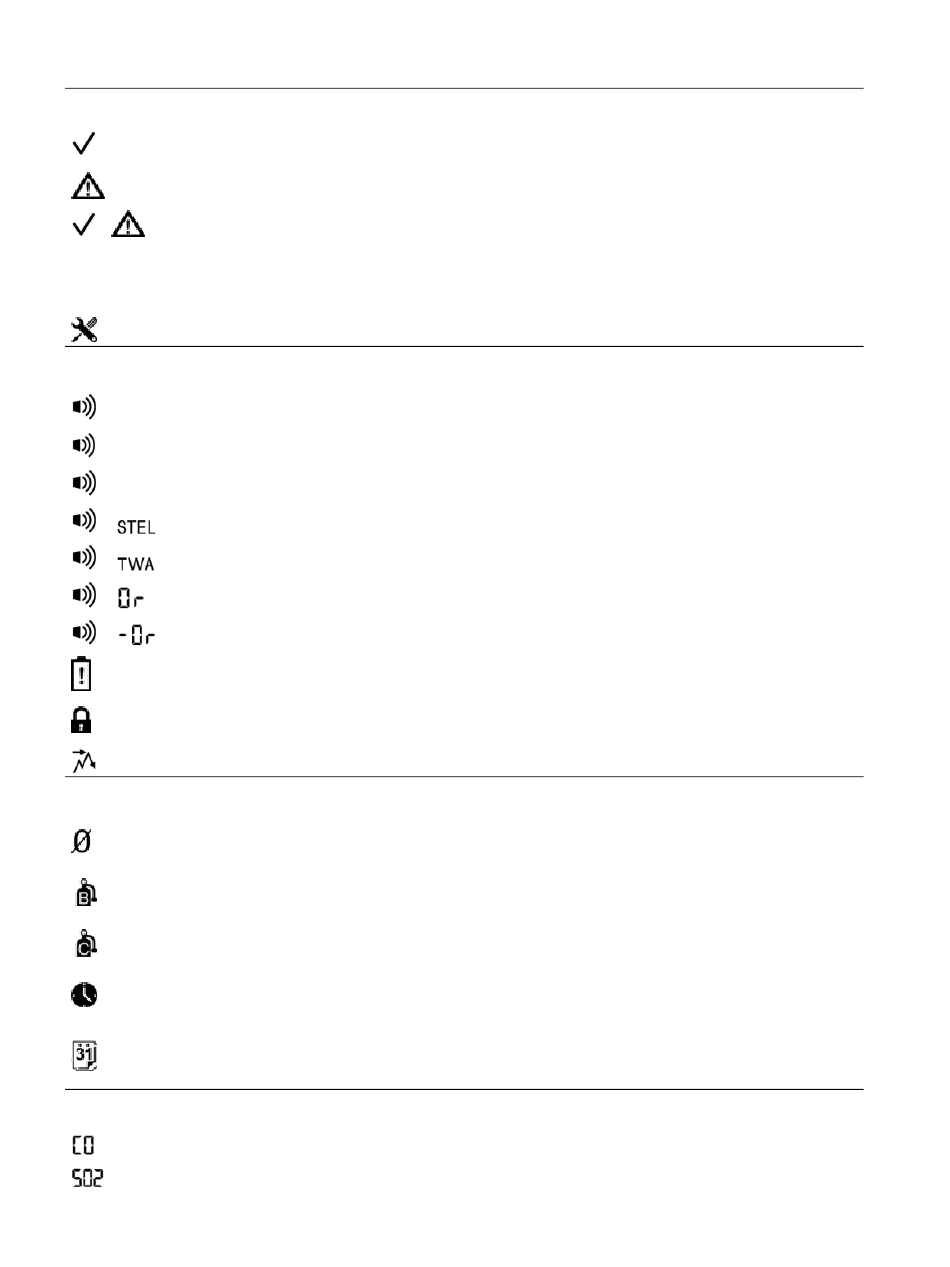

Indicateur d'état
Deux cellules sont installées et fonctionnent correctement.
uniquement
Deux cellules sont installées et l'une d'elle est défaillante ; une icône indique également le numéro
d'emplacement de la cellule qui présente une défaillance.
Une seule cellule est installée et fonctionne correctement.
et
Deux cellules sont installées et les deux sont défaillantes ou une cellule est installée et est défaillante.
!
L'icône d'avertissement est également utilisée en combinaison avec d'autres indicateurs pour communiquer
une condition d'alarme ou d'alerte du système.
L'appareil est en mode de configuration.
Indicateurs d'alarme
L'icône d'alarme est utilisée en combinaison avec d'autres indicateurs pour communiquer
diverses conditions.
Alarme haute de présence de gaz.
et ▲
Alarme basse de présence de gaz (pré-alarme).
et ▼
Alarme VLE.
et
Alarme VME.
et
Alarme de dépassement positif de l'échelle de mesure.
et
Alarme de dépassement négatif de l'échelle de mesure.
et
Alarme de pile faible.
Le code de sécurité est activé ou doit être saisi. En mode de configuration, cette icône indique qu'une
fonctionnalité peut être activée ou désactivée en mode opérationnel.
Mesure de valeur pic.
Indicateurs de fonctionnement et de temps
L'icône Zéro est utilisée en combinaison avec d'autres indicateurs pour communiquer des informations sur la
mise à zéro de la cellule.
L'icône de test de déclenchement est utilisée en combinaison avec d'autres indicateurs pour communiquer
des informations sur le test de déclenchement.
L'icône d'étalonnage est utilisée en combinaison avec d'autres indicateurs pour communiquer des
informations sur l'étalonnage.
Une procédure est en cours. En mode de configuration, cette icône indique un paramètre temporel (par
exemple, le temps de réponse du test de déclenchement).
Utilisée en combinaison avec d'autres indicateurs pour communiquer des avertissements sur les tâches
programmées devant être réalisées. En mode de configuration, cette icône indique un paramètre de date
(par exemple, l'intervalle entre les tests de déclenchement).
Nom des gaz et abréviations des unités de mesure
Monoxyde de carbone (CO)
Dioxyde de soufre (SO ou SO2)
2
