Principe de base de l'appareil
Présentation du matériel

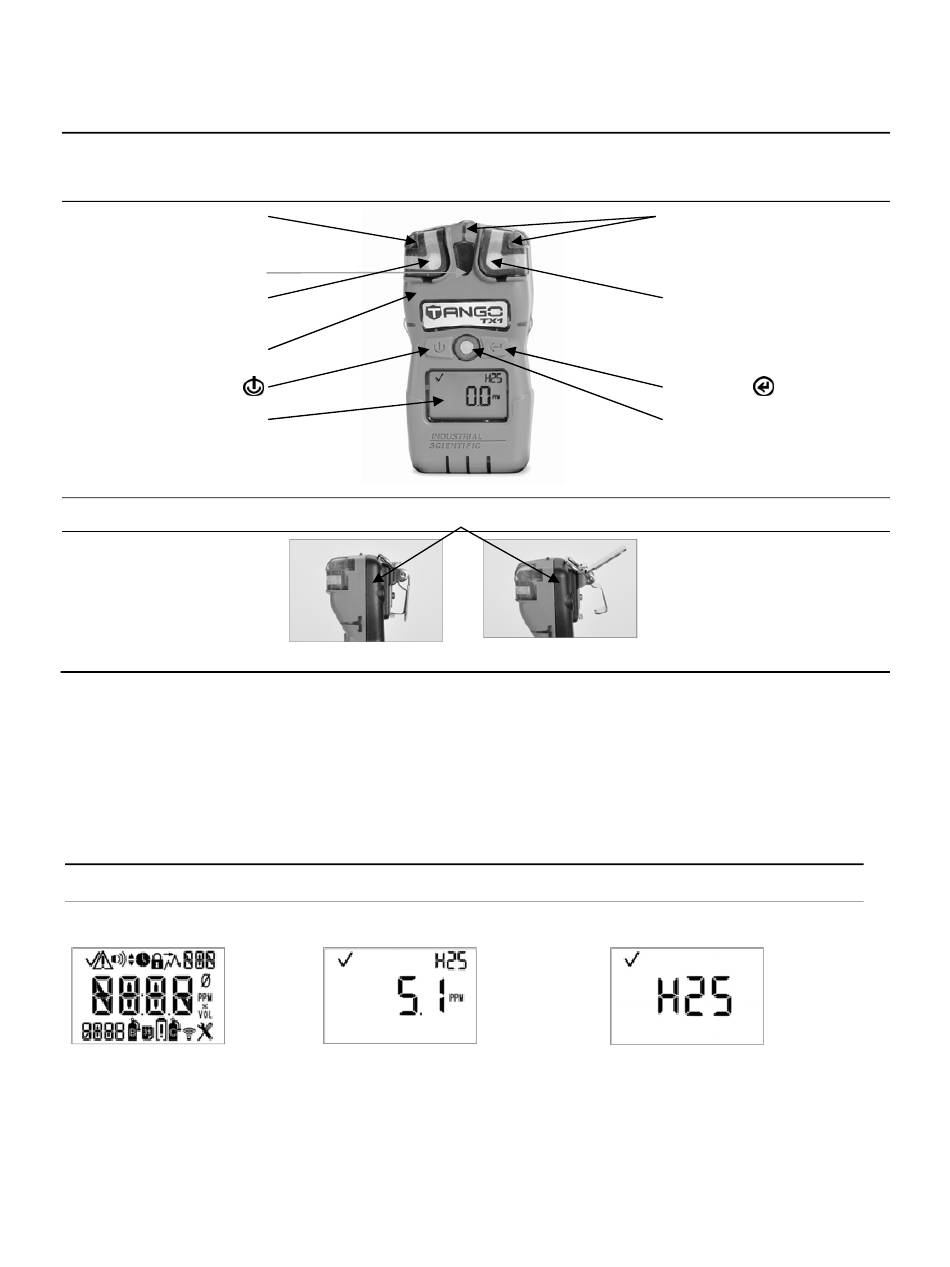

Les principaux composants matériels de l'appareil sont identifiés ci-dessous (voir le tableau 3.2).
Tableau 3.2. Présentation du matériel
Avertisseur visuel d'alarme
(ou d'alerte)
Fenêtre IrDA
Emplacement de la cellule 1 et
filtre antipoussière
Dessus du boîtier
Bouton Marche/Arrêt
Écran LCD
Présentation de l'affichage
L'écran de test visuel illustré ci-dessous contient tous les indicateurs qui peuvent apparaître sur l'affichage. Chaque
indicateur est fixe et ne s'affiche que lorsqu'il concerne la tâche en cours. Par exemple, sur l'écran de détection de
gaz ci-dessous (affichage numérique), les éléments suivants s'appliquent : la coche indique qu'il n'y a aucune
défaillance des cellules ; l'icône de type de cellule indique que des cellules H2S sont installées ; l'affichage
numérique indique une mesure de gaz de 5,1 ppm.
Tableau 3.3 Indicateurs et abréviations s'affichant sur l'écran
Écrans
Écran de test visuel
12
Tango TX1
Dessous du boîtier
Pince crocodile (fermée)
Écran de détection de gaz
(affichage numérique)
Avertisseurs visuels d'alarme
(ou d'alerte)
Emplacement de la cellule 2 et
filtre antipoussière
Bouton Entrée
Indicateur d'alarme (ou alerte)
sonore et filtre antipoussière
Pince crocodile (ouverte)
Écran de détection de gaz
(affichage textuel)
