Cheminée
Le poêle est testé conformément à la norme EN 13240 et
les valeurs obtenues sont rapportées dans la Déclaration de
performance, le diamètre du manchon de raccordement est de
Ø150 mm interne.
Le foyer requiert un tirage de cheminée d'au moins –12 Pa. La
qualité du tirage est fonction de la longueur et de la section
de la cheminée, mais aussi de son étanchéité. La longueur
minimale recommandée pour une cheminée est de 3,5 m et
la section transversale, de 150-200 cm
est bon de noter qu'un conduit de fumées fortement coudé et
comportant des sections horizontales réduit fortement le tirage
de la cheminée. La longueur maximale d'un conduit de fumées
horizontal est d'un mètre, à condition que sa section verticale
soit d'au moins 5 m.
Raccordement par l'arrière
Si une protection murale est prévue, montez ce dernier avant le
raccordement à la cheminée.

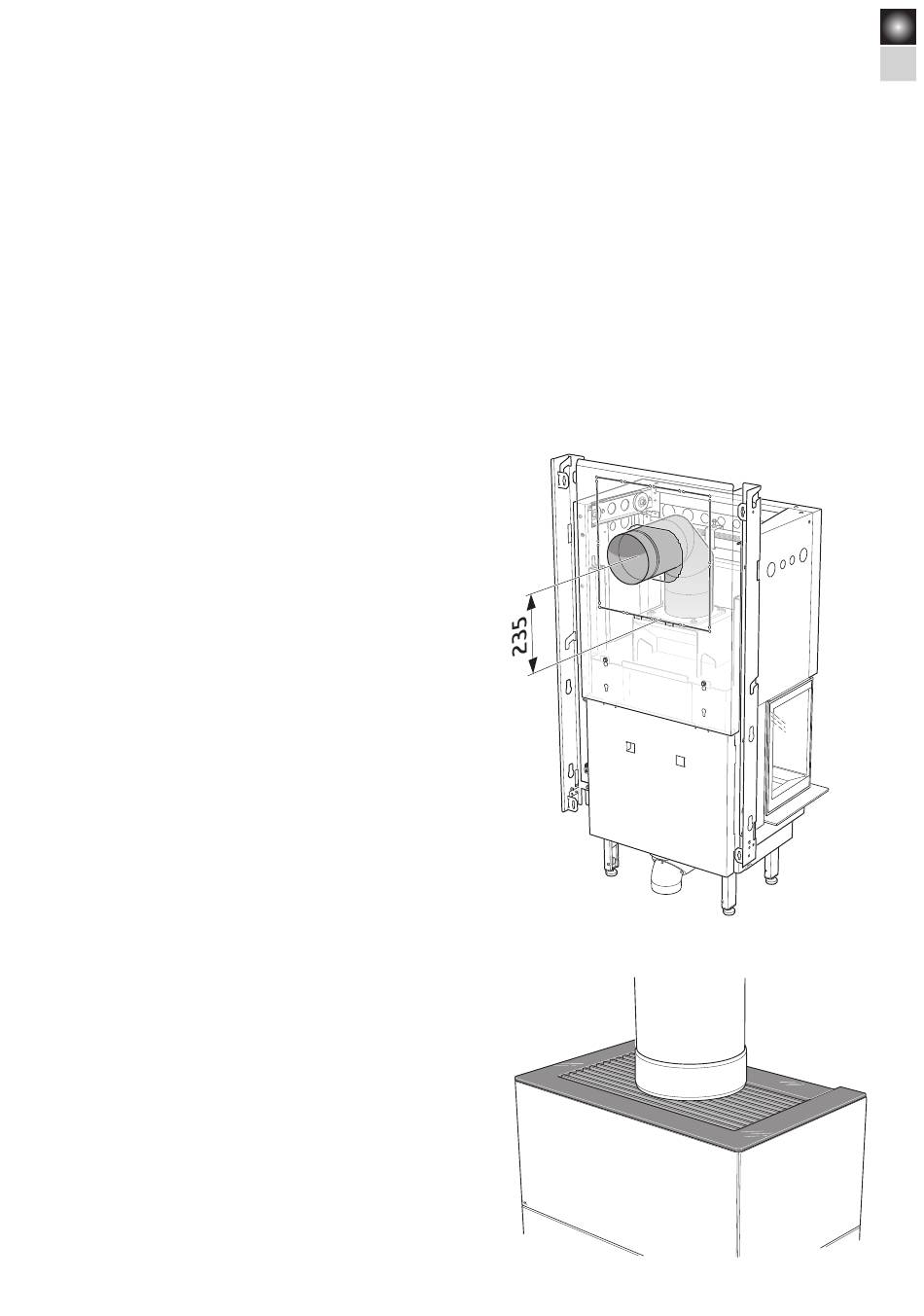

Lors de raccordement par l'arrière, il est recommandé d'utiliser
un conduit coudé 2 fois +45 ° avec trappe de ramonage et l'axe
central à 235 mm au-dessus du manchon.

Raccordement par le haut

Réalisez une ouverture dans la grille supérieure en utilisant les
profilés les plus courts, voir page 105. Couvrez l'écart au-dessus
de la grille avec une coiffe.
2 (Ø140-160 mm). Il
Vérifier soigneusement que la cheminée est étanche et qu'il
n'y a pas de fuites au niveau des trappes de ramonage et des
raccordements.
Veillez à ce que le joint du manchon ne bouge pas lorsque le tube
de raccord est glissé sur le manchon. Pour plus d'étanchéité, un
mastic pour chaudière peut être utilisé.
Le conduit de fumées doit pouvoir être nettoyé sur toute sa
longueur et les plaques de ramonage doivent être facilement
accessibles.
Si deux foyers sont raccordés au même conduit de cheminée,
le poêle doit être équipé d'une porte autofermante, voir les
instructions fournies avec l'insert.
