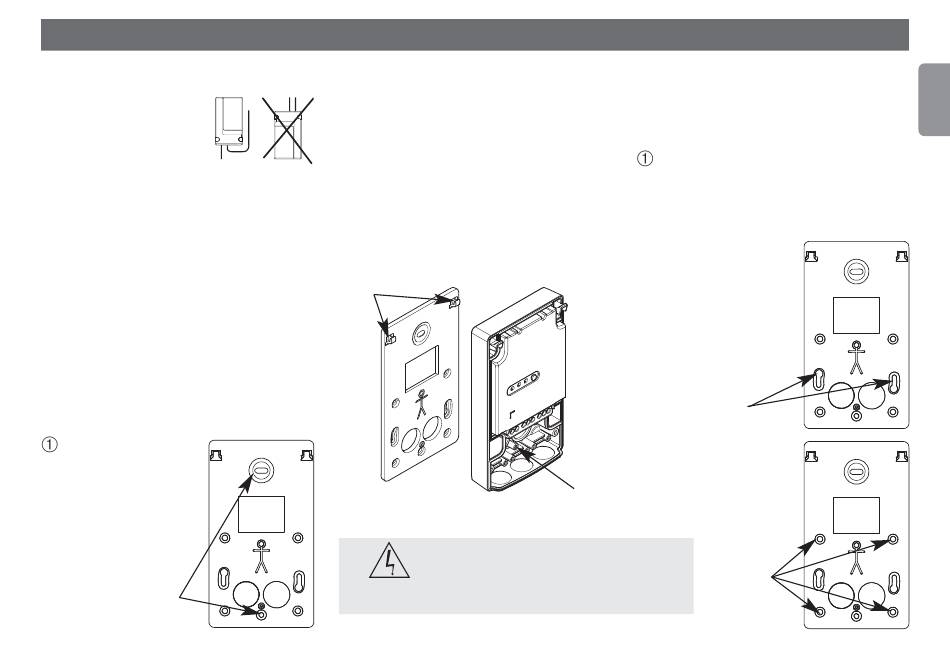

Installation
Choix de l'emplacement
Le récepteur exté-
rieur doit être placé
câbles vers le bas
et en fixation stan-
dard s'il est placé à l'extérieur.
Le récepteur extérieur ne doit
pas être placé :
• directement sur une paroi métal-
lique,
• à moins d'un mètre d'une condui te
d'eau,
• trop près de l'appareil à comman-
der si celui-ci est susceptible de
générer des parasites (néon...).
Fixation standard
Placer le sup-
port de fixation à
l ' e m p l a c e m e n t
prévu et marquer
au crayon la posi-
tion des points de
fixation.
Exemple de points
de fixation
¡
Percer à l'aide d'un foret de Ø
6 mm.
¬
Fixer le support à l'aide de che-
villes et vis adaptées.
√
Ajuster l'orientation verticale
grâce à la rondelle.
Accrocher le socle du récepteur
ƒ
extérieur sur le support de fixation
et le fixer grâce à la vis de serrage
livrée dans un sachet.
Crochets
Couper le secteur 230 V
avant toute intervention
Risque de choc
sur le réseau électrique.
électrique
11
Fixation sur une boîte
d'encastrement
(intérieur uniquement)
Faire passer les câbles à travers
les orifices du support et ensuite
par les trous percés dans les mem-
branes du socle.
Fixer le support
¡
à l'aide des vis de
la boîte d'encas-
trement :
- pour une boîte
d'encastrement
de Ø 60 mm
Points de fixation
- pour une boîte
d'encastrement
de Ø 85 mm
Vis de serrage
Points
de fixation
F
