4 Hazırlık

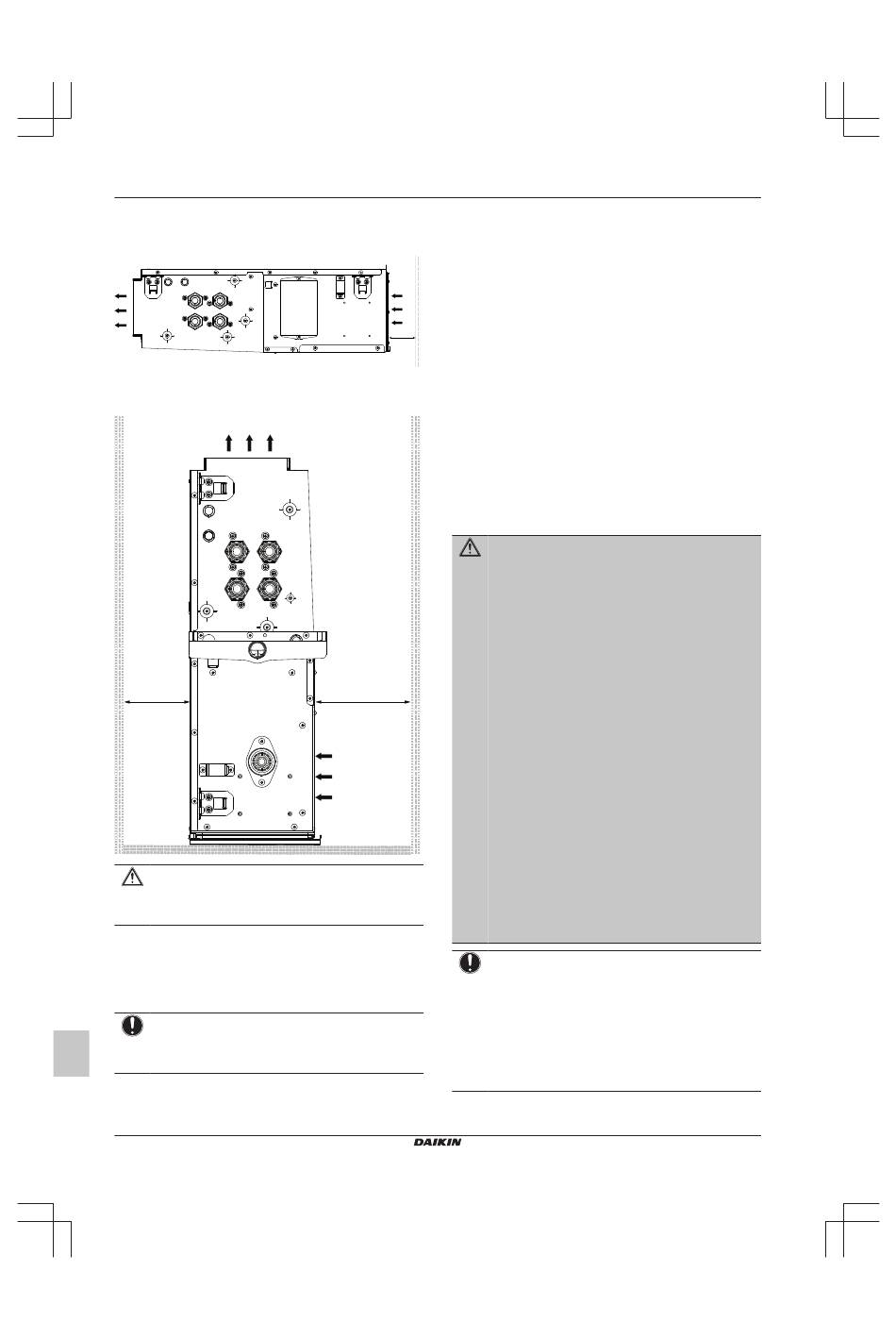

Yatay montaj
Ünite montajı, ünitenin tavanda asılı olduğu yerdeki zeminden
≥2,5 m mesafede yapılmalıdır.
Dikey montaj
Dikey filtre bakım alanı belirtildiği şekilde düşünülmelidir.
≥10
DİKKAT
Dikey montaj durumunda askı cıvataları kullanmayın.
Dikey montaj, dikey montaj
yapılmalıdır.
4.3 Su borularının hazırlanması
Ünitede su devresine bağlantı için bir su girişi ile bir su çıkışı
bulunur. Su devresi mutlaka montaj ekibi tarafından sağlanmalı ve
mutlaka ilgili mevzuata uygun olmalıdır.
BİLDİRİM
Ünite yalnız kapalı bir su sisteminde kullanılmalıdır. Açık
bir su devresinde uygulama yapılması su borularında aşırı
korozyona yol açabilir.
Su borularıyla ilgili çalışmaya geçmeden önce, şu hususları kontrol
edin:
▪ Maksimum su basıncı 1 MPa'dır.
Montaj kılavuzu
168
▪ Minimum su sıcaklığı 5°C'dir.
▪ Maksimum su sıcaklığı 90°C'dir.
▪ Saha borularına su basıncına ve sıcaklığına dayanabilecek
bileşenlerin monte edildiğinden emin olun.
▪ Su basıncının hiçbir zaman izin verilen en yüksek çalışma
basıncını geçmediğinden emin olmak için su devresinde yeterli
korumaları sağlayın.
▪ Suyun elektrikli parçalarla temas etmesini önlemek için basınç
tahliye vanasına (takılıysa) uygun bir tahliye sistemi sağlayın.
≥150
▪ Normal
gerçekleştirilebilmesi için cihaza kesme vanaları monte edin.
▪ Cihazın bakımı veya servisi sırasında devrenin tamamen
boşaltılabilmesi için sistemde düşük kotlardaki her noktaya tahliye
muslukları yerleştirin.
▪ Sistemdeki yüksek kotlardaki her noktaya ise hava alma vanaları
yerleştirin. Vanalar, servis çalışmaları için kolayca erişilebilecek
noktalara monte edilmelidir.
4.4
4.4.1
≥150
kitiyle (ESFH01DS)
servis işlemlerinin, sistem
Elektrik kablolarının hazırlanması
Elektrik kablo tesisatının yapımı hakkında
UYARI
▪ YALNIZCA bakır teller kullanın.
▪ Saha kablo tesisatının ilgili
olduğundan emin olun.
▪ Tüm saha kabloları MUTLAKA ürünle verilen kablo
şemalarına uygun olarak bağlanmalıdır.
▪ Kablo demetlerini KESİNLİKLE sıkmayın ve kabloların,
borulara ve keskin kenarlara temas ETMEDİĞİNDEN
emin olun. Terminal bağlantılarına dışarıdan baskı
uygulanmadığından emin olun.
▪ Topraklama kablosunun takıldığından emin olun.
Üniteyi KESİNLİKLE bir şebeke borusuna, darbe
emicisine veya telefon topraklamasına topraklamayın.
Topraklamanın yetersiz yapılması elektrik çarpmasına
yol açabilir.
▪ Özel olarak ayrılmış bir güç devresinin kullanıldığından
emin olun. Başka bir cihazla paylaşılan bir güç
beslemesini KESİNLİKLE kullanmayın.
▪ Gerekli sigortaların ve devre kesicilerin takıldığından
emin olun.
▪ Bir toprak kaçağı kesicisinin takıldığından emin olun.
Aksi takdirde, elektrik çarpmasına veya yangına neden
olabilir.
▪ Topraklama kaçağı koruyucu
topraklama kaçağı koruyucusunun
açılmasını önlemek için bu koruyucunun inverter ile
uyumlu (yüksek frekanslı elektrik karışımına dayanıklı)
olduğundan emin olun.
BİLDİRİM
Bu kılavuzda tanımlanan ekipman,
enerjisinden üretilen elektronik gürültüye neden olabilir.
Ekipman, bu tür girişime karşı yeterli koruma sağlamak
üzere tasarlanmış olan spesifikasyonlara uymaktadır.
Bununla birlikte, belirli bir montajda girişim oluşmayacağı
garanti edilemez.
Bu nedenle ekipmanın ve elektrik kablolarının müzik
setlerinden, kişisel bilgisayarlardan, vs. uygun mesafeyi
koruyacak şekilde uzakta monte edilmesi önerilir.
boşaltılmadan
mevzuata uygun
monte edilecekse,
gereksiz yere
radyo frekans
FWE03~11D
Fan coil üniteleri
3P443944-5E – 2019.09
