NT Série i - NEWPORT M3355/N/0599
Amortissement :
0000 à 0008
Cycle de trempage :
00.00 à 99.59 (HH:MM) ou Arrêt
Rampe vers Point Consigne
00.00 à 99.59 (HH:MM) ou Arrêt
Auto Tune :
Mise en oeuvre par l'utilisateur
sur panneau avant.
Protection Rupture Boucle :
Echelle croissante ou décrois-
sante programmable
SORTIES COMMANDE 1 & 2
Relais :
250 Vca ou 30 Vca sous 3 A
(charge résistive); configurable
en tout ou rien, PID, Rampe et
Trempage
Sortie 1 :
Type unipolaire à deux directions,
peut être configurée en sortie
Alarme 1
Sortie 2 :
Type unipolaire à deux directions,
peut être configurée en sortie
Alarme 2
Relais Statique :
12-280 Vca à 0,01 - 1,0 A
(charge résistive); en régime
permanent.
Impulsion CC:
Non isolé; 10 Vcc sous 20 mA
Sortie Analogique: (Sortie 1
uniquement). Non isolée; propor-
tionnelle 0 à 10 Vcc, ou 0 à 20
mA; 500 Ω max
COMMUNICATIONS (option) :
RS-232 ou RS-485 programma-
ble de 300 à 19,2 kbauds; mise
en oeuvre entièrement program-
mable: affichage courant trans-
mis, état alarme, min/max, valeur
réelle mesurée à l'entrée, et état
RS-485 : Adressable de 0 à 199
Connexions : borniers à vis
ALARMES 1 & 2
(programmables)*
Type :
Identique à Sorties 1 & 2.
Fonctionnement :
Haut / Bas, verrouillé / non
verrouillé, normalement ouvert /
normalement fermé et process /
dérivée; configurations sur
panneau avant
SORTIE ANALOGIQUE
(programmable)* :
Non isolée, 0 à 10 Vcc ou 0 à 20
mA, retransmission de la mesure
(sortie 1 uniquement)
EXCITATION (option rempla-
çant l'option Communication)
24 Vcc sous 25 mA
ISOLEMENT :
Alimentation/Entrée ou
Alimentation/Sortie
2500 Vca sur test de 1 minute
(RS-232/485 et Entrée ou Sortie)
Entre Entrées
500 Vca sur test de 1 minute
56
CHAPITRE 2
MISE EN SERVICE

2.1. Vue du panneau avant

96,01
48,0
48,01
i/8

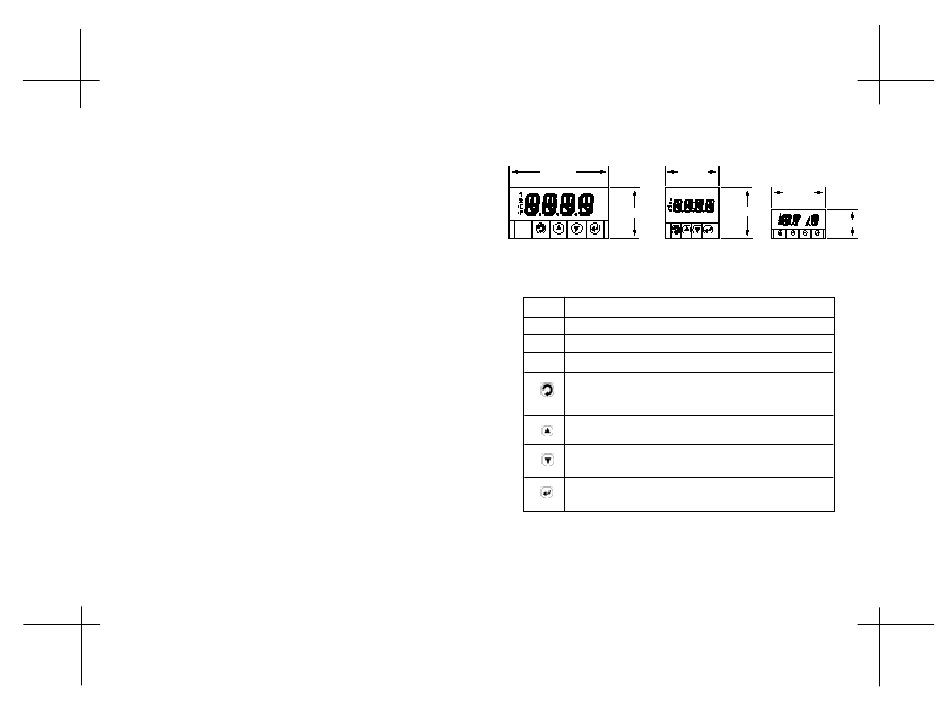

Figure 2.1.
Panneau avant (dimensions en mm)
Tableau 2.1.
Indicateurs d'affichage sur panneau avant
1
Indicateur Sortie 1 / ¨Point de Consigne 1 / Alarme 1
2
Indicateur Sortie 2 / ¨Point de Consigne 2 / Alarme 2
°C
Indicateur Unité °C
°F
Indicateur Unité °F
Place l'affichage en Mode Configuration et permet
de naviguer dans les différentes étapes du menu
de programmation*
Utilisé en mode programmation et pour rappeler la
valeur crête (PEAK)
Utilisé en mode programmation et pour rappeler la
valeur creux (VALLEY)
En Mode Configuration, permet d'accèder aux
sous-menus et de sauvegarder les valeurs choisies
* Voir Chapitre 3 : Fonctionnement, Mode Configuration
5
48,0
48,0
25,4
i/16
i/32
