2.3.2 Entrée Thermocouple
La figure ci-dessous montre un branchement valable pour tout type de
thermocouple. Par exemple, pour brancher un type K, connecter le fil jaune à la
borne "2" et le fil rouge à la borne "1(-)".
Pour configurer l'appareil, sélectionner le Thermocouple et le type de
thermocouple dans le Menu "Type d'Entrée" (voir chapitre 3).

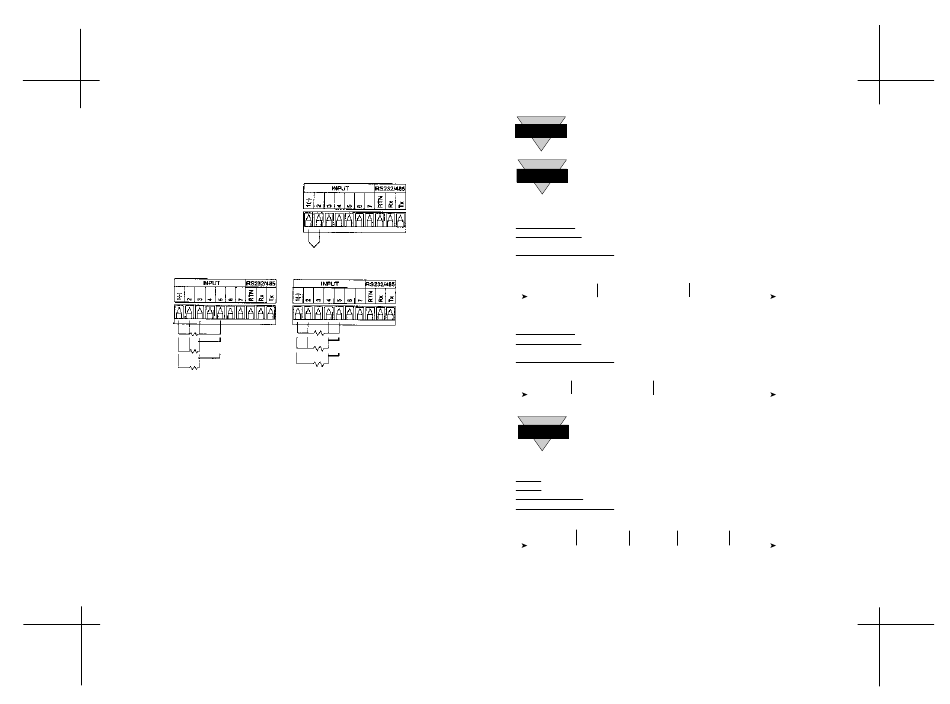

Figure 2.5. Branchement
d'un thermocouple
2.3.3 Entrée Sonde Pt à 2-, 3- ou 4-fils
Les figures ci-dessous montrent les branchements et cavaliers nécessaires pour
une sonde Pt à 2, 3, ou 4 fils.
Pt1000, 4-fils
Pt1000, 3-fils
Pt1000, 2-fils
Figure 2.6.a Branchement
d'une sonde Pt-1000
La connexion à 2-fils est la méthode la plus simple, mais elle ne compense pas
la résistance des fils en fonction des variations de température et nécessite
souvent un étalonnage pour supprimer le décalage correspondant.
La connexion à 3-fils fonctionne bien si la sonde Pt a des fils de résistance
pratiquement égale. L'appareil mesure la tension générée par la sonde plus les
tensions aux bornes des deux fils et retranche deux fois la tension mesurée aux
bornes de l'un de ces fils, produisant ainsi une excellente compensation de
résistance si le montage est équilibré.
La connexion à 4-fils est utilisable avec les montages dont la résistance des fils
n'est pas équilibrée. L'appareil effectue la mesure en retranchant la tension aux
bornes de chacun des fils ce qui constitue la méthode la plus précise de
compensation de la résistance des fils.
Pour configurer l'appareil, sélectionner le type de Sonde Pt et la valeur de
la Sonde Pt dans le Menu "Type d'Entrée" (voir chapitre 3).
Pt100, 4-fils
Pt100, 3-fils
Pt100, 2-fils
Figure 2.6.b Branchement
d'une sonde Pt-100
8
Si vous souhaitez afficher une seule couleur, régler la même
Astuce F
couleur d'affichage sur les trois sous-menus ci-dessus.
Si l'utilisateur désire que l'affichage change de couleur chaque fois
que les Alarmes 1 et 2 sont déclenchées, les valeurs des alarmes
Notes F
devront être réglées de telle sorte que la valeur de l'Alarme 1 soit
toujours au-dessus de la valeur de l'Alarme 2, sinon la valeur de
l'Alarme 1 se superposera à la valeur de l'Alarme 2 et la couleur de
l'affichage ne changera pas quand l'Alarme 2 sera déclenchée.
Exemple 1 :
Sortie 1 & Sortie 2 = Relais statiques (SSR)
Installation Alarmes: Absolue, Au-dessus, Alarme 2 Valeur Haut "ALR.H" = 200, Alarme 1 Valeur Haut
"ALR.H" = 400
Installation Couleur Affichage: Couleur Normale "N.CLR" = Vert, Couleur Alarme 1 "1.CLR" = Ambre,
Couleur Alarme 2 "2.CLR" = Rouge
Séquences de changement de la couleur d'affichage:
VERT
ROUGE
-- -----------------------♦------------------------------♦---------------------------
0
AL2.H = 200
AL1.H = 400
Exemple 2 :
Sortie 1 & Sortie 2 = Impulsions
Installation Alarmes: Absolue, En-dessous, Alarme 2 Valeur Bas "ALR.L" = 300, Alarme 1 Valeur Bas
"ALR.L" = 100
Installation Couleur Affichage: "N.CLR" = Vert, "1.CLR" = Ambre, "2.CLR" = Rouge
Séquences de changement de la couleur d'affichage:
AMBRE
ROUGE
-- --------------♦--------------------------♦----------------------------------------
0
AL1.L = 100
AL2.L = 300
L'Alarme 1 permet de surveiller la valeur du processus autour du Point de Consigne 1.
Notes F
L'Alarme 2 permet de surveiller la valeur du processus autour du Point de Consigne 2.
Si la carte en option "Sortie Analogique" est installée sur l'appareil (Alarme 1 est alors
inhibée), seule l'Alarme 2 est active et il n'y aura que deux couleurs dsiponibles.
Exemple 3 :
Sortie 1 = Sortie Analogique (Alarme 1 inhibée), Point de Consigne 1 = 300
Sortie 2 = Relais, Point de Consigne 2 = 200
Installation Alarme 2: Dérivée, Bande, "ALR.H" = 10
Installation Couleur Affichage: "N.CLR" = Vert, "1.CLR" = Ambre, "2.CLR" = Rouge
Séquences de changement de la couleur d'affichage:
ROUGE
VERT
ROUGE
ROUGE
-- ----------------♦-------♦-------♦---------------♦-------♦-------♦-------------
0
190
200
210
290
53
AMBRE
VERT
ROUGE
300
310
