N
Élément
o
5
Boutons
alphanumériques/de
commande
6
Récepteur IR

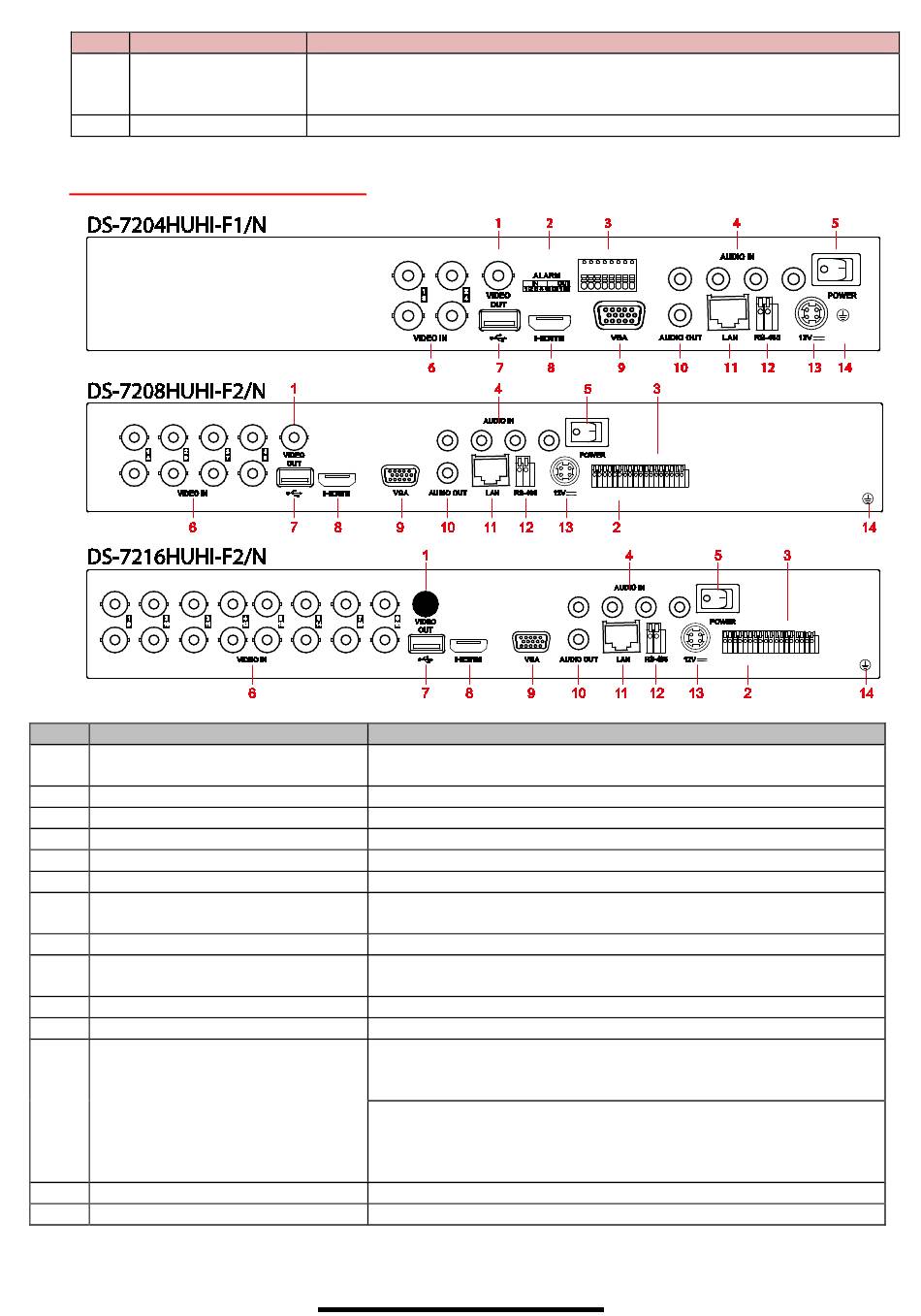

P A N N E A U X A R R I È R E
N
Élément
o
1
VIDEO OUT (sortie vidéo)
2
Légende des alarmes
3
ALARM IN (ENTRÉE D'ALARME)
4
AUDIO IN (ENTRÉE AUDIO)
5
Interrupteur d'alimentation
6
VIDEO IN (entrée vidéo)
7
Interface USB
8
HDMI
9
VGA
10
AUDIO OUT (sortie audio)
11
LAN (réseau local)
12
RS-485
13
Entrée d'alimentation
14
Mise à la terre
Description
Entrer des caractères alphanumériques et contrôler les fonctions du DVR
Récepteur pour télécommande IR
Description
Connecteur BNC pour sortie vidéo (non offert sur le
modèle DS-7216HUHI-F2/N)
Afficher les connexions d'alarmes
Connecteurs pour entrées d'alarme
Connecteurs RCA pour entrée audio
Interrupteur pour allumer et éteindre le dispositif
Connecteurs BNC pour l'entrée vidéo
Connexion à une souris USB ou à des dispositifs de mémoire
flash USB
Connecteur de sortie vidéo HDMI
Connecteur DB15 pour la sortie VGA servant à afficher la sortie
vidéo et le menu locaux
Connecteurs RCA pour sortie audio
Connecteur pour réseau local (LAN)
Connecteur pour les dispositifs RS-485 : Les broches T+ et T-
se connectent respectivement aux broches R+ et R- du
récepteur PTZ.
Les broches D+ et D- se connectent aux broches Ta et Tb du
contrôleur (pour les dispositifs en cascade, les broches D+ et D- du
premier DVR devraient être connectées aux broches D+ et D- du
DVR suivant).
Prise électrique 12 VCC
Connecter avant la mise sous tension
