Quand il n'y a pas d'information de rétrosignalisation reçue du RS-8, la LH100 affiche un « -
« derrière l'adresse de rétrosignalisation. Vérifiez la connexion du RS-8 et répétez la
procédure de programmation.
Connecter une section de voie :

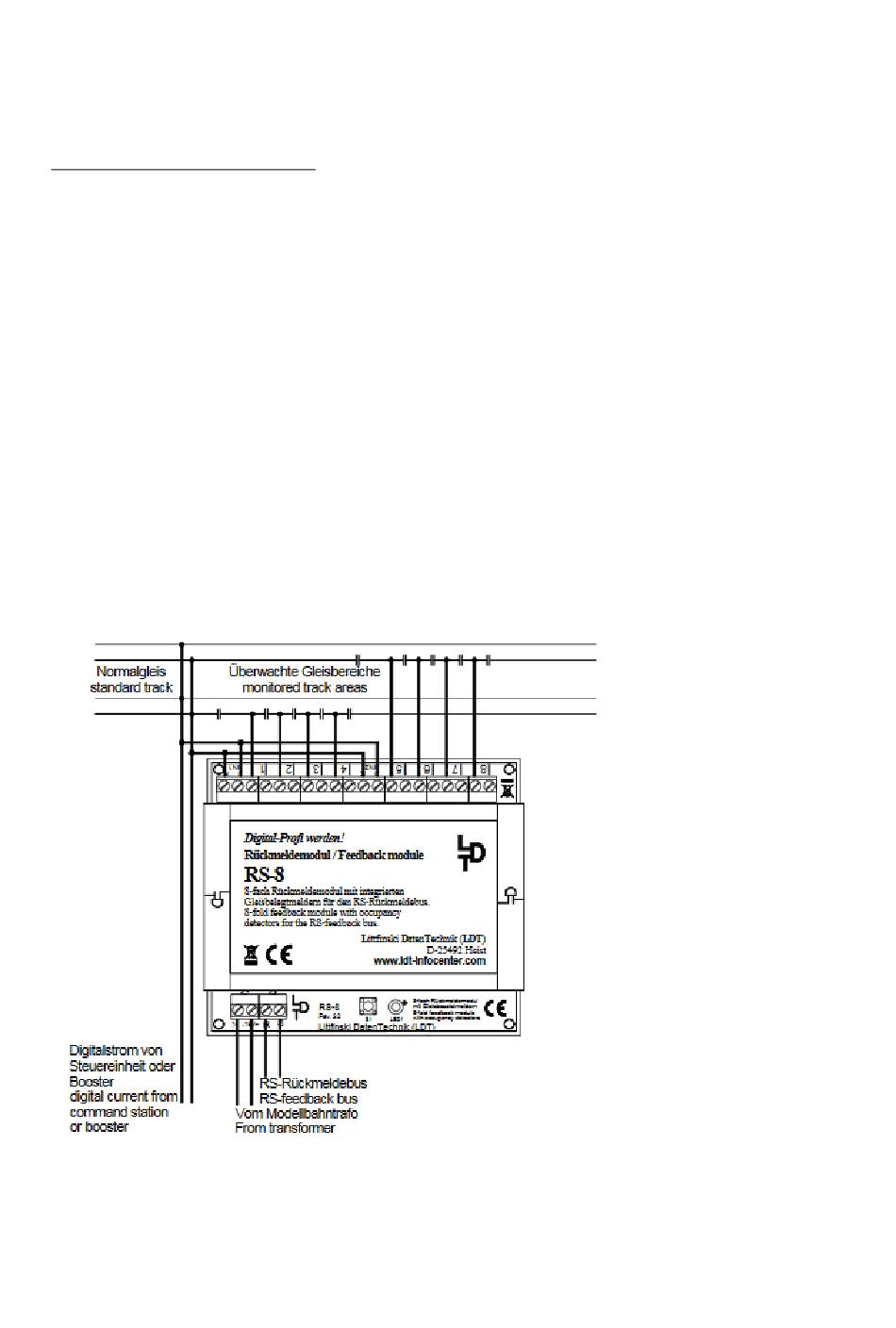

Le schéma ci-dessous montre comment connecter le module RS-8 à une section de voie.
Les sections de voie isolées reçoivent le courant digital par les vis 1 à 8. Il faut qu'une file de
rail soit isolée. Des exemples de connexions sont disponibles dans la section « Dowloads » de
notre site web.
Pour pouvoir assembler 2 boosters différents (LZV100 / LV101 / LV102 / LV200) le Rs-8 est
divisé en deux contrôleurs de 4 voies. Les sorties 1 à 4 reçoivent le courant par l'entrée IN1 et
les sorties 5 à 8 reçoivent le courant par l'entrée IN2. Il est ainsi facilement possible de
surveiller jusqu'à 4 sections dans une boucle de retournement. Pour le faire, un module de
boucle de retournement (par exemple LK100) doit être monté entre le booster et l'entrée IN1.
Faites attention s'il vous plait à l'identification des vis J et K sur IN1 et INé de même que sur
le booster.
Pour éviter les courts-circuits quand les locomotives passent d'une section de voie à l'autreà
l'autre il faut suivre strictement les consignes de branchements.
Ainsi les connecteurs de sortie sont marqués avec une ligne continue et une ligne discontinue.
Les câbles J doivent toujours être connectés aux connecteurs marqués avec une ligne
continue.
4
