Helmer Scientific Pro Line Stockage de plaquettes
2 .3
Enregistreur graphique
Remarque
Pour plus d'informations, consultez le manuel d'utilisation et d'entretien de l'enregistreur graphique de température.
A B
C
D
E

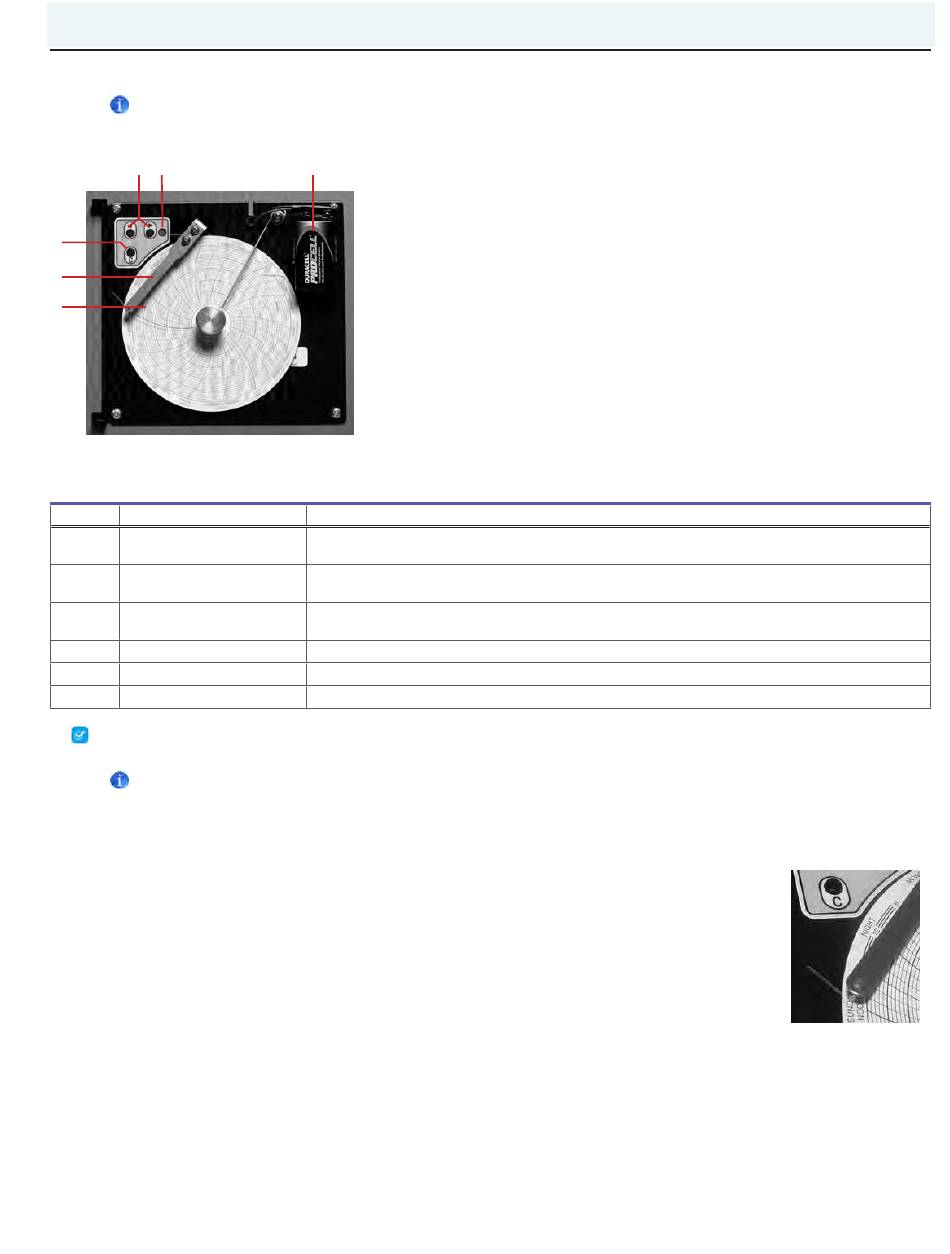

Enregistreur de graphique avec papier et batterie installés.
Tableau 1 .
Enregistreur graphique
Étiquette
Description
Touches flèches vers la
A
gauche et vers la droite
B
DEL
Touche de changement
C
de papier millimétrique
D
Stylet
Touche Réinitialiser
E
F
Batterie de secours
Installation/remplacement du papier millimétrique
Remarque
Pour une lecture précise de la température, assurez-vous que l'heure actuelle est alignée avec la rainure de la ligne
temporelle lorsque la molette du graphique est serrée.
1. Maintenez la touche C enfoncée. Lorsque le stylet commence à aller à gauche, relâchez la touche.
La DEL clignote.
2. Lorsque le stylet cesse de bouger, tirez sur la molette puis déplacez-la vers le haut et loin du papier
millimétrique.
3. Placez le papier millimétrique sur l'enregistreur graphique.
4. S oulevez doucement le stylet et faites tourner le papier afin que la ligne temporelle actuelle
corresponde à la rainure de la ligne temporelle.
5. Maintenez le papier millimétrique et serrez entièrement la molette du graphique.
(Si la molette n'est pas entièrement serrée, le papier peut glisser et vous perdrez du temps.)
6. Maintenez la touche C enfoncée. Lorsque le stylet commence à aller à droite, relâchez la touche.
7. Vérifiez que le stylet marque le papier et s'arrête à la bonne température.
8. Si nécessaire, calibrez l'enregistreur graphique pour le régler sur la température principale
puis fermez le clapet de l'enregistreur.
360415-FRE/A
F
Fonction
Ajuste les paramètres et la position du stylet.
Indique l'état de l'enregistreur graphique en mode de fonctionnement, ou la plage de température sélectionnée
en mode de changement de papier.
Ajuste la position du stylet lors du changement du papier millimétrique, ou exécute une séquence de test.
Marque la ligne de température sur le papier.
Redémarre l'enregistreur graphique.
Fournit une alimentation lorsque l'alimentation CA tombe en panne. Doit être connectée avant utilisation.
Mode d'emploi
Stylet et rainure
de la ligne temporelle
5
