DVA GIX Série Notice D'utilisation page 5

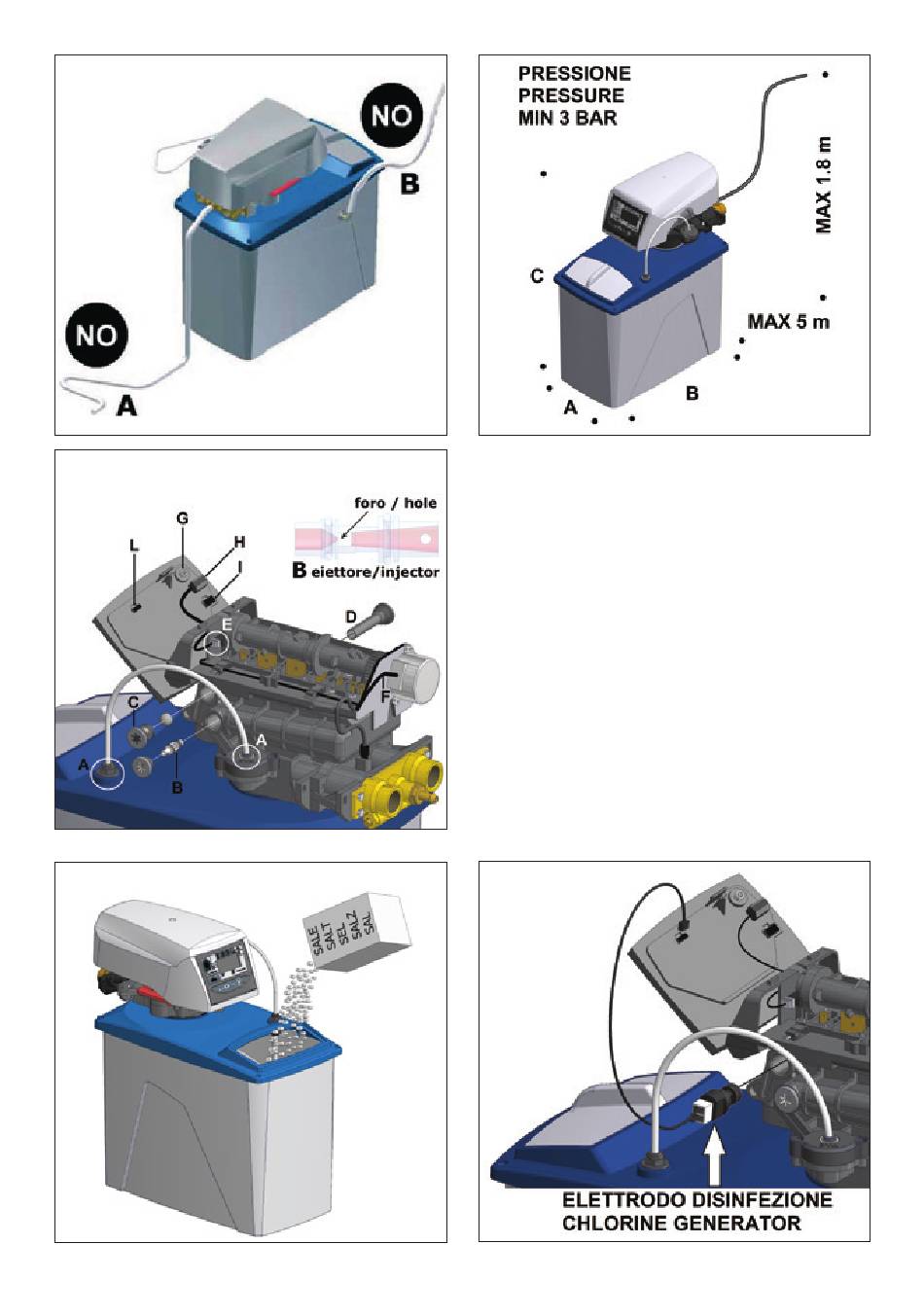

FIG. 4
FIG. 6
FIG. 7
WARNING: This leaflet is an integral part of the machine and must be handed to the installer, who in turn should
hand it back to the user after having filled in the check table
FIG. 5
LEGENDA:
A ATTACCHI RAPIDI
B EIETTORE
C REGOLATORE SALAMOIA
D FILTRO EIETTORE
E LETTORE OTTICO
F CONNESSIONE MOTORINO
G INGRESSO ADATTATORE
H CONNESSIONE MOTORE E
SENSORE OTTICO
I INGRESSO PER TURBINA
VOLUMETRICA
L USCITA PER ELETTRODO
DISINFEZIONE RESINE
FIG. 8
LEGEND:
A SPEED CONNECTIONS
B INJECTOR
C REFILL FLOW CONTROL
D INJECTOR FILTER
E OPTICAL SENSOR
F MOTOR CABLE
G AC ADAPTER Input
H MAIN MOTOR &
OPTICAL SENSOR
Connection
I TURBINE Input
L CHLORINE GENERATOR
Outlet
5
