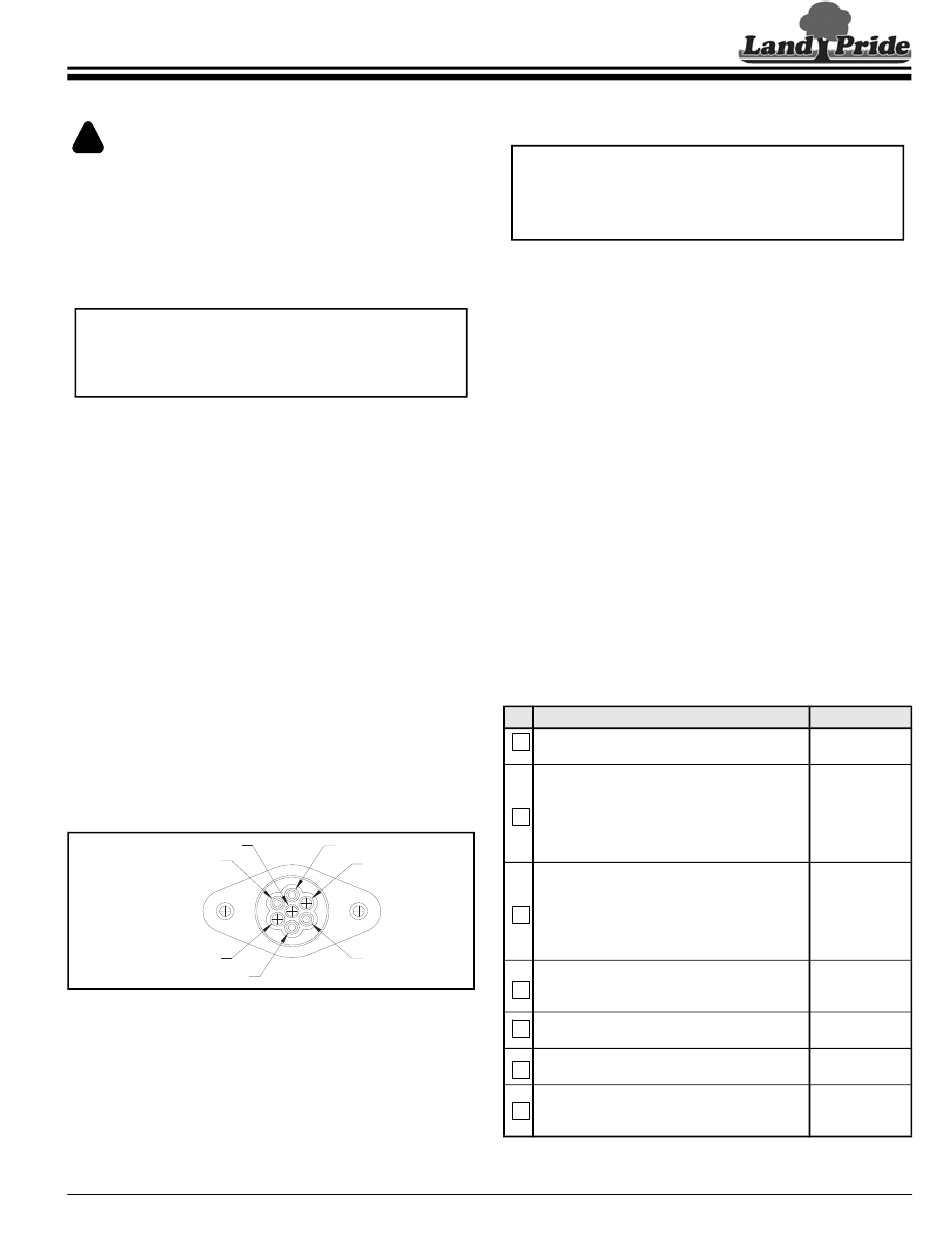

Section 1 : Montage et configuration
Section 1 : Montage et configuration
Exigences liées au tracteur
!
AVERTISSEMENT
Afin d'éviter des blessures graves ou la mort :
•
Ne pas utiliser un tracteur trop petit. Le poids de l'outil attelé peut
pousser et renverser les petits tracteurs.
•
Il pourrait être nécessaire d'ajouter une masse de lestage sur le
devant des tracteurs de poids léger avec un outil attaché à
l'arrière pour garder la maîtrise de la direction. Consulter le
Manuel d'utilisateur du tracteur pour déterminer les bonnes
masses nécessaires et connaître les limites de poids maximales.
IMPORTANT : Les bras inférieurs de l'attelage à trois points
doivent être stabilisés pour éviter les mouvements d'un côté
à l'autre. La plupart des tracteurs ont des blocs anti-
oscillation ou des chaînes réglables qui remplissent cette
fonction.
S'assurer que la capacité de levage à trois points et le poids
du tracteur permettent de lever et de contrôler le semoir
dans toutes les conditions d'utilisation. Se référer aux
« Spécifications et capacités » à la page 66 pour
le poids du semoir.
La puissance du tracteur et la catégorie d'attelage doivent être
dans la plage spécifiée ci-dessous. Les tracteurs en dehors de
la plage de puissance ne doivent pas être utilisés.
Puissance minimale de l'attelage tracté
NTS2507 . . . . . . . . . . . . . . . . . . . . . . . . . . .45 kW (60 hp)
NTS2509 . . . . . . . . . . . . . . . . . . . . . . . . . . .60 kW (80 hp)
NTS25011 . . . . . . . . . . . . . . . . . . . . . . . . . . 75 kW (100 hp)
Puissance minimale de l'attelage à trois points tracté
NTS2507 . . . . . . . . . . . . . . . . . . . . . . . . . . .52 kW (70 hp)
NTS2509 . . . . . . . . . . . . . . . . . . . . . . . . . . .67 kW (90 hp)
NTS25011 . . . . . . . . . . . . . . . . . . . . . . . . . . 82 kW (110 hp)
Catégorie d'attelage à trois points
NTS2507 sans trémie à semences indigènes . Catégorie I
NTS2507, NTS2509 et NTS2511 . . . . . . . . . . . Catégorie II
Raccord hydraulique
Attelage tracté. . . . . . . . . Sortie double avec flotteur usine
Attelage à trois points . . . . . . . . . . . . . . . . . . . . . . . Aucun
Raccord électrique
(Consulter la Figure 1-1.) . . . . . . . . . . . . . Sortie 7 broches
11640
o
GOUPILLE N
7
FEU D'ÉCLAIRAGE
DE LA PLAQUE
D'IMMATRICULATION
CLIGNOTANT
DE DROITE
FEU DE FREINAGE
Prise de courant à sept broches du tracteur
Figure 1-1
29 août 2019
Table des matières
Compatibilité avec le dispositif
d'attelage éclair
IMPORTANT : Utiliser un dispositif d'attelage éclair conçu
pour soulever et transporter le semoir à pleine charge.
L'utilisation d'un dispositif d'attelage éclair non conçu pour
accommoder le poids du semoir peut endommager le
dispositif d'attelage éclair, le semoir et le tracteur.
Les semoirs NTS sont compatibles avec le dispositif d'attelage
éclair. S'assurer que la capacité de levage du dispositif d'atte-
lage éclair permet de soulever et de transporter un semoir à
pleine charge. Utiliser le dispositif d'attelage éclair QH20 de
Land Pride ou un autre modèle compatible.
Exigences liées au couple
Se reporter au « Tableau des couples de serrage pour les
tailles de boulons classiques » à la page 70 pour déterminer
les couples de serrage appropriés pendant le serrage de la
quincaillerie. Se référer aux "Couples de serrage supplémen-
taires" au bas du tableau pour connaître les exceptions des
couples de serrage.
Préparations du concessionnaire
Ce semoir NTS a été monté presque complètement en usine.
Une certaine préparation sera nécessaire pour fixer le semoir
au tracteur du client. S'assurer que le tracteur prévu est
conforme aux "Exigences liées au tracteur" répertoriés sur
cette page.
Parcourir la "Liste de vérification de montage" ci-dessous
avant de monter le semoir NTS. Pour procéder plus rapidement
au montage et rendre le travail plus sécuritaire, s'assurer de
disposer de toutes les pièces et de l'équipement nécessaires à
la portée de la main.
MASSE
FEU ARRIÈRE
CLIGNOTANT
DE GAUCHE
Semoir à semis direct NTS2507 , NTS2509 et NTS2511 N
Liste de vérification de montage
Vérifications
Tous les composants principaux du châssis
Emplacement des fixations et des goupilles.
NOTE : Toute la quincaillerie provenant de
l'usine est installée à son emplacement appro-
prié. Si une pièce est temporairement retirée
pour des raisons de montage, bien noter son
emplacement. Garder les pièces séparées.
S'assurer que la pièce est utilisée au bon
endroit. Utiliser le Manuel des pièces pour
déterminer l'emplacement des pièces qui ont
été retirées. Le double contrôle pendant le
montage réduit les risques de mal utiliser une
pièce qui pourrait être utile plus tard.
Toutes les pièces mobiles fonctionnent libre-
ment, les boulons sont serrés et les goupilles
fendues sont ouvertes.
Tous les raccords de graissage sont en place
et lubrifiés.
Prise et alignement corrects de toutes les
chaînes d'entraînement.
Les étiquettes de sécurité sont placées correc-
tement et sont lisibles. Les remplacer si elles
sont endommagées.
o
de série 1304387+ 313-629M-FRC
Référence
Manuel
d'utilisateur
Manuel
d'utilisateur
313-629M-FRC
Manuel des
pièces
313-629P
Manuel
d'utilisateur
Page 62
Page 55
Pages 6 et 9
11
