13
Hauteur et course du dégageur de capsule
.04.11
Règle
1. Les bords supérieurs du dégageur de capsule 1 et du support 3 du dégageur devront
être à la même hauteur.
2. Quand le dégageur de capsule 1 a écarté au maximum la capsule inférieure, l'ergot de
celle-ci devra être distant de 0,3 à 0,5 mm du bord arrière de la découpure dans la
plaque à aiguille.

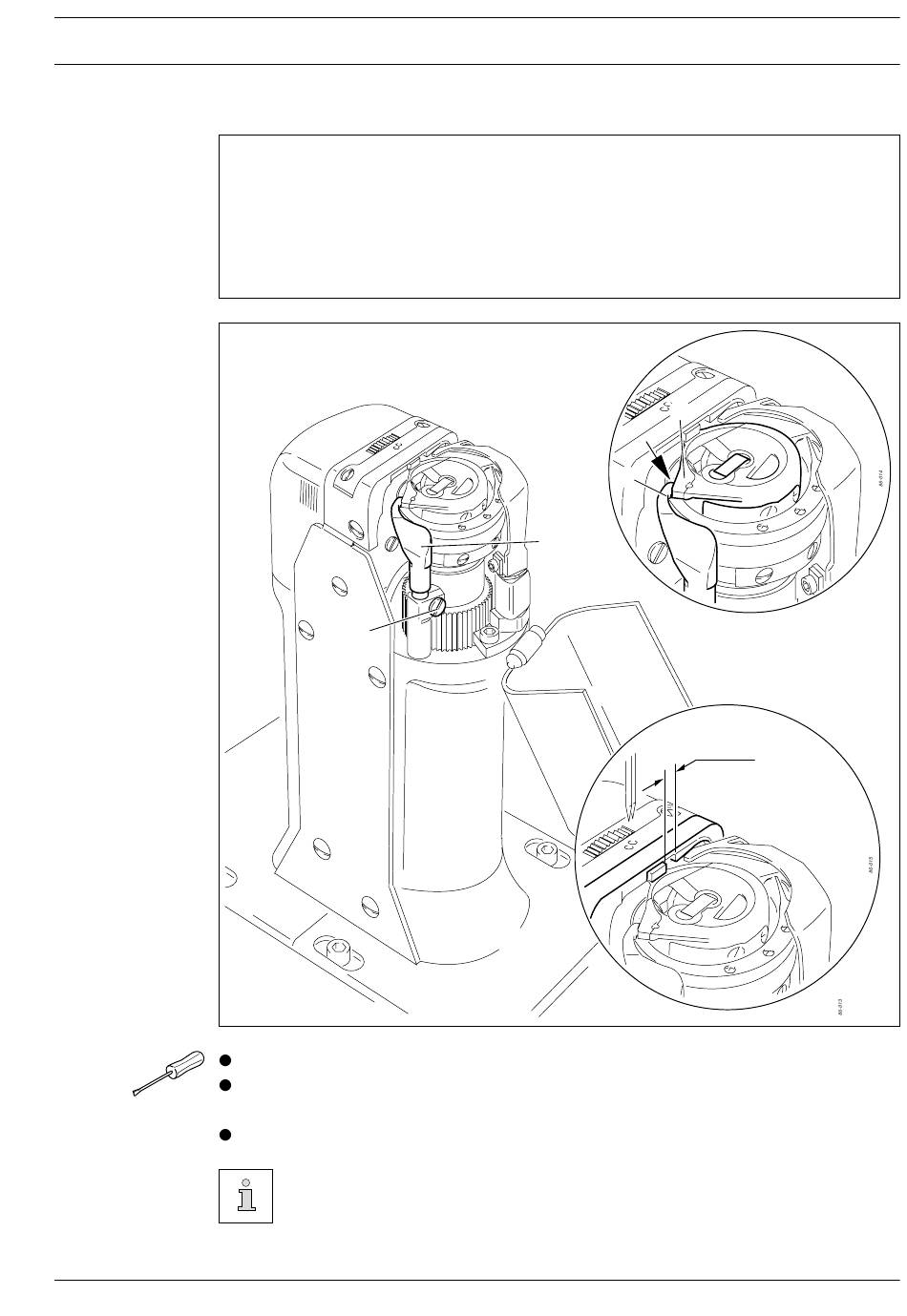

Fig. 13 - 11
Déplacer le dégageur de capsule 1 ( vis 2 ) conformément à la règle 1.
Tourner le volant jusqu'à ce que le dégageur de capsule ait écarté au maximum la capsule
inférieure.
Tourner le dégageur de capsule 1 ( vis 2 ) conformément à la règle 2.
2
Avec une PFAFF 1574, il faut répéter les réglages ci-dessus au pilier droit. Selon
la grosseur du fil, le réglage selon la règle 2 peut différer.
3
1
1
0,3 - 0,5 mm
Réglage
13 - 15
