Manuel d'utilisation NetXtreme-E
Le
Tableau 28
affiche la relation entre le type de support et la vitesse pour les contrôleurs Ethernet BCM5730X,
BCM5740X et BCM5741X.
Tableau 28 : Relation Link Training entre le type de support et la vitesse
Type de câble local et du support
Force Speed DAC (SFP+/SFP28/
QSFP28)
Force Speed optical (Transceiver/AOC) Liaison sans Link
AN DAC (SFP+SFP28/QSFP28)
Détection automatique des supports
Puisque la détection parallèle n'est pas prise en charge dans SerDes, le micrologiciel a mis en œuvre une
méthode pour améliorer la détection des liaisons, appelée détection automatique des supports. Cette
fonctionnalité est contrôlée par CCM/HII, comme indiqué dans la
Lorsque la détection automatique des supports est activée, la politique de liaison suit l'ordinateur contrôlant
les états (voir la
Figure
13) pour établir une liaison avec un partenaire de liaison. Ce comportement dépend du
type de support. Pour les câbles DAC, la méthode renvoie à différents modes d'imposition et s'interrompt en cas
de liaison.
REMARQUE: La détection parallèle n'est pas prise en charge en cas de négociation automatique à 25G ou
10GbE. Cela signifie que si seul un côté effectue une négociation automatique, la liaison ne
pourra pas s'établir.

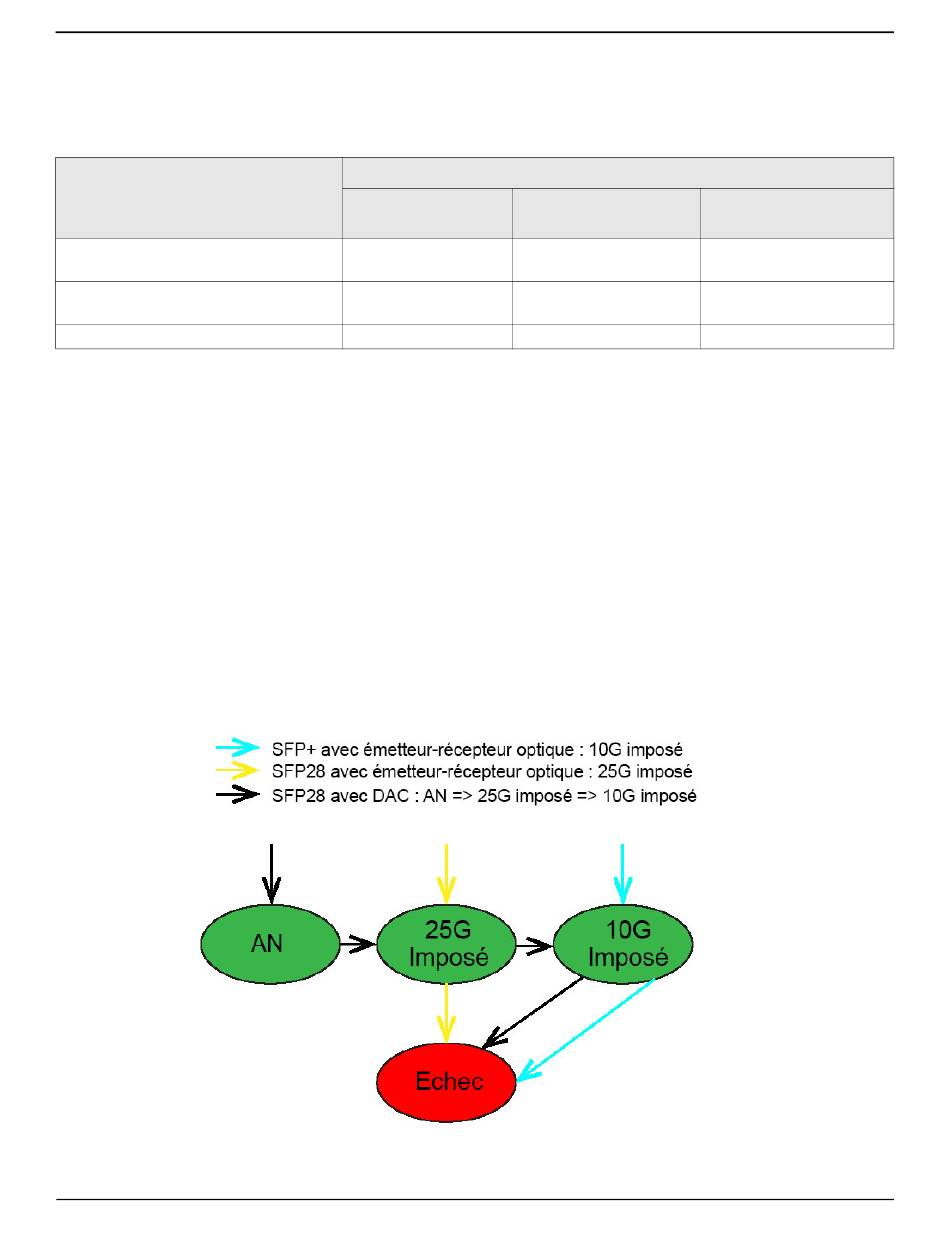

Figure 13 : Ordinateur contrôlant les états pour la fonction de détection automatique des supports
26 février 2018 • NetXtreme-E-UG100
Paramètre Link Training du partenaire de liaison
Force Speed Link
Force Speed Link
Training Disabled
Training Enabled
Liaison sans Link
Liaison avec Link Training Liaison avec Link Training
Training
Liaison sans Link Training S/O
Training
Pas de liaison
Pas de liaison
Configuration au niveau du système
AN (Link Training
automatique)
Liaison avec Link Training
Figure
13.
Page 48
