Manuel d'utilisation NetXtreme-E
BCM957412M4120D
Cette carte fille réseau (rNDC) possède des ports SFP+ et RJ-45, chacun associé à deux voyants indiquant les
activités du trafic et la vitesse de liaison. Les voyants sont visibles comme illustré sur la

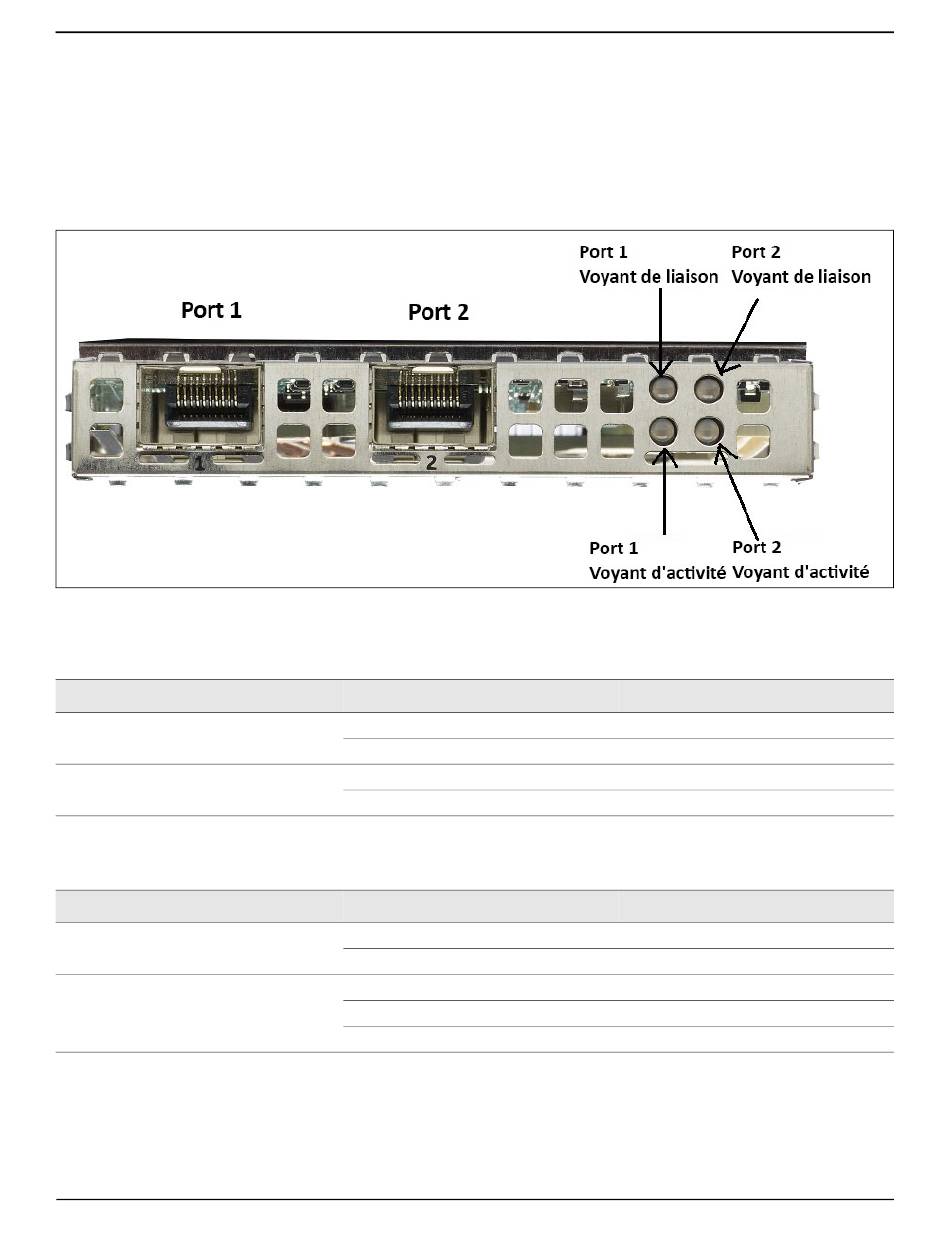

Figure 11 : Emplacements des voyants de liaison et d'activité de la carte fille réseau (rNDC)
Tableau 10 : Emplacements des voyants de liaison et d'activité de la carte fille réseau (rNDC)
Type de voyant
Activité
Liaison
Type de voyant
Activité
Liaison
26 février 2018 • NetXtreme-E-UG100
BCM957412M4120D
BCM957412M4120D ports SFP+ 1 et 2
Couleur/Comportement
Désactivé
Vert clignotant
Désactivé
Vert
Tableau 11 : Ports 1000BaseT 3 et 4
Couleur/Comportement
Désactivé
Vert clignotant
Désactivé
Vert
Orange
Indication de liaison au réseau et d'activité du réseau
Remarques
Aucune activité
Activité de flux de trafic
Pas de liaison
Liaison à 10 Gbit/s
Remarques
Aucune activité
Activité de flux de trafic
Pas de liaison
Liaison à 1 Gbit/s
Liaison à 10/100 Mbit/s
Figure
11.
