Instructions de Fonctionnement

Publicité

Table des Matières
loading

Manuels Connexes pour Quantum NE+

Sommaire des Matières pour Quantum NE+

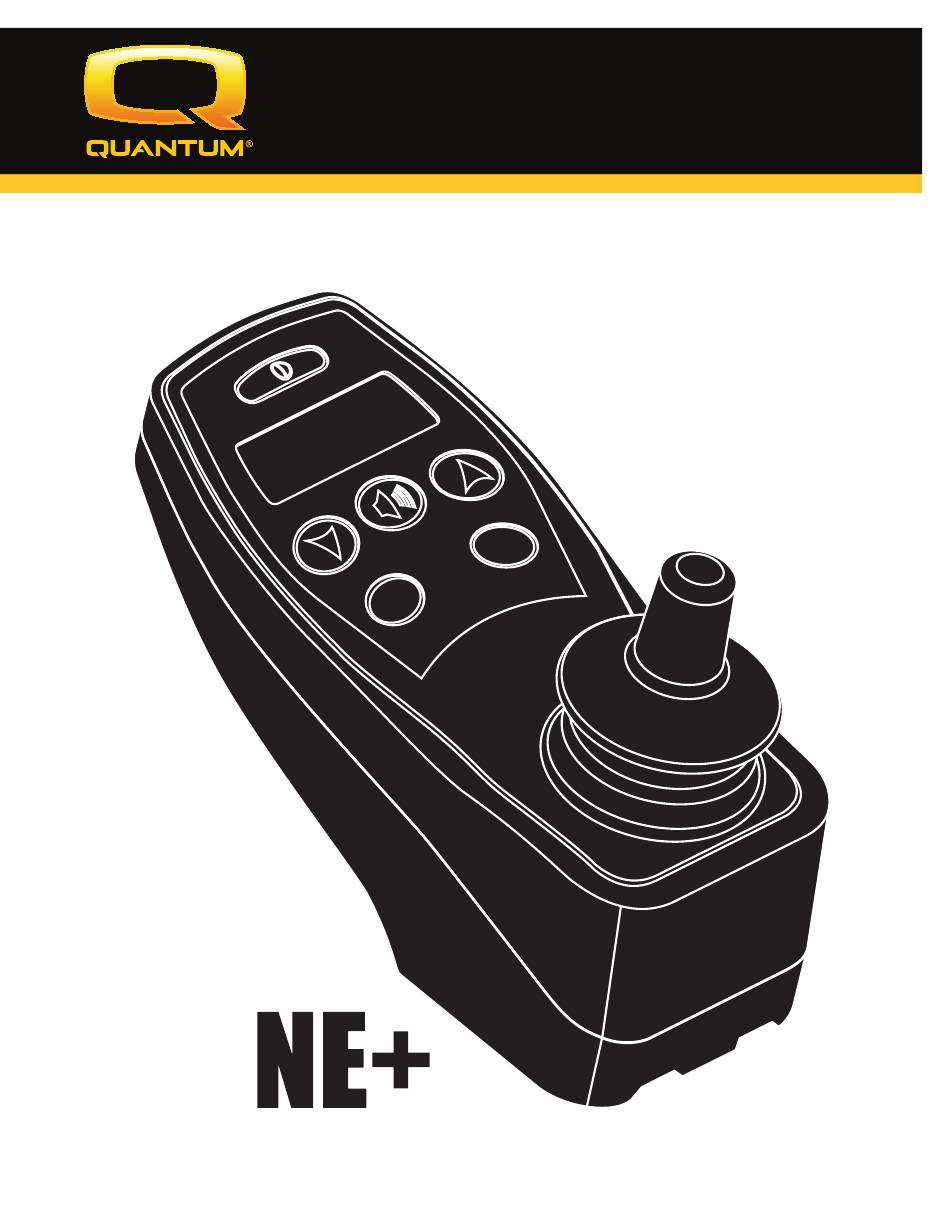

  • Page 1 Instructions de Fonctionnement...
  • Page 2 Clé d’identification © Copyright 2017 INFMANU3877/Rev D/January 2017...

  • Page 3: Clé D'identification

    Clé d’identification Contrôleur Clé de contact Écran LCD Klaxon Bouton de diminution Bouton de l’actionneur du profil mode 1 Manette Bouton de l’actionneur Bouton d’augmentation du profil mode 2 Réceptacle du chargeur Mode / Actionneur et interrupteur d'alimentation d'entrée...
  • Page 4 Clé d’identification...
  • Page 5 Clé d’identification Contrôleur Clé de contact Écran LCD Klaxon Bouton de diminution Bouton de danger du profil Bouton clignotant gauche Manette Bouton des phares Bouton clignotant droit Bouton d’augmentation Réceptacle du chargeur du profil Mode / Actionneur et interrupteur d'alimentation d'entrée...
  • Page 6 Clé d’identification Contrôleur préposé Bouton de mode Voyants de «Mode» Indicateurs d’actionneurs Jauge à batteries Clé de contact Jacks Marche/Arrêt et mode Manette...

  • Page 7: Consignes De Sécurité

    MISE EN GARDE! L’installation initiale et l’exécution de toutes les instructions contenues dans ce manuel doivent être éxécutées par un technicien autorisé Pride/Quantum Rehab. Les symboles suivants servent à identifier les avertissements et les interdits. Il est très important de les lire et de bien les comprendre.

  • Page 8: Table Des Matières

    Table des matiéres Pictogrammes d’information ......................... 9 Contrôleur NE+ ............................. 10 Consignes de sécurité ......................... 10 Fonctionnement du Contrôleur NE+ ....................10 Manette de commande ......................... 10 Clavier du contrôleur ........................... 10 Bouton Marche/Arrêt ..........................10 Klaxon ..............................10 Écran LCD ............................. 11 Selection du profil de conduite ......................

  • Page 9: Pictogrammes De Sécurité

    EMI/RFI — Ce produit a subi et réussi le test de niveau d’immunité d’interférence radio magnétique de 20 V/m. Mise au rebut et recyclage — Contactez votre détaillant Pride/Quantum Rehab pour connaître la méthode de mise au rebut et/ou de recyclage de votre produit Pride/Quantum Rehab et son emballage.

  • Page 10: Contrôleur Ne

    Contrôleur NE+ Le contrôleur modulaire électronique NE+ est conçu pour vous donner le plein contrôle de la vitesse et de la direction de votre fauteuil motorisé. Le contrôleur a été pré-programmé afin de satisfaire les besoins d’un utilisateur typique. La programmation a été...

  • Page 11: Écran Lcd

    Les programmes de fonctionnement peuvent être changés en pesant sur le bouton «profile decrease» ou sur le bouton «profile increase». NOTE: Les profils de conduite sont établis par votre détaillant Quantum Rehab. Contactez votre détaillant Quantum Rehab pour faire modifier les profils et les réglages de vitesse.

  • Page 12: Jauge À Batteries

    Vous pouvez utiliser un chargeur externe pour recharger les batteries de votre fauteuil motorisé au moyen de la prise 5-branches sur le devant du contrôleur NE+. Si vous utilisez un chargeur externe le courant ne doit pas dépasser 8 ampères. Contactez votre détaillant Quantum Rehab pour de plus amples informations.

  • Page 13: Actionneur

    3. Maintenez l’interrupteur pour soulever l’actionneur à la position désirée, puis relâchez. 4. Appuyez et maintenez l’interrupteur de nouveau pour bassier. NOTE: La fonction du connecteur mono sur le joystick est fixée par votre détaillant Quantum Rehab. Contactez votre détaillant Quantum Rehab pour changer la fonction du connecteur. (Pour deux actionneurs, un faisceau séparateur sera nécessaire.)

  • Page 14: Manette De Commande Pour Prepose

    Manette de commande pour prepose Pour de plus amples informations sur cette fonction, contactez votre détaillant Quantum Rehab. Le contrôleur pour préposé est conçu pour l’usage par un ambulancier et comporte les commandes suivantes: „ Clé de contact Pour allumer/éteindre „...

  • Page 15: Codes Des Problemes Du Ne

    Si le problème persiste ou si vou recevez un code qui ne se retrouve pas dans le tableau, contactez votre détaillant Quantum Rehab. *Si la faute ne se réinitialize pas après avoir effectué la solution, contactez votre détaillant Quantum Rehab. Affichage d’icone...

  • Page 16: Affichage D'icone

    *Si la faute ne se réinitialize pas après avoir effectué la solution, contactez votre détaillant Quantum Rehab. Affichage d’icone Probleme Solution Problème clignotant gauche Pesez sur le bouton du clignotant gauche.* Problème clignotant droit Pesez sur le bouton du clignotant droit.*...

  • Page 17: Soins Et Entretien

    Soins et entretien Référez-vous au manuel de fauteuil motorisé pour les instructions de nettoyage. Temperature Certaines des pièces de votre fauteuil motorisé sont sensibles aux variations extrêmes de temperatures de -8°C (18°F) et 50°C (122°F). Garantie Référez-vous au manuel du fauteuil motorisé sur la garantie couvrant le contrôleur.
  • Page 18 Notes...
  • Page 20 401 York Avenue Duryea, PA 18642 Canada 5096 South Service Road Beamsville, Ontario L0R 1B3 32 Wedgwood Road Bicester, Oxfordshire OX26 4UL www.quantumrehab.co.uk Australia 20-24 Apollo Drive Hallam, Victoria 3803 www.quantumrehab.com.au New Zealand 38 Lansford Crescent Avondale Auckland, New Zealand 1007 www.pridemobility.co.nz Italy Via del Progresso, ang.
