01-DECT-NT006

Fonctionnement ECS/ DECT

s '

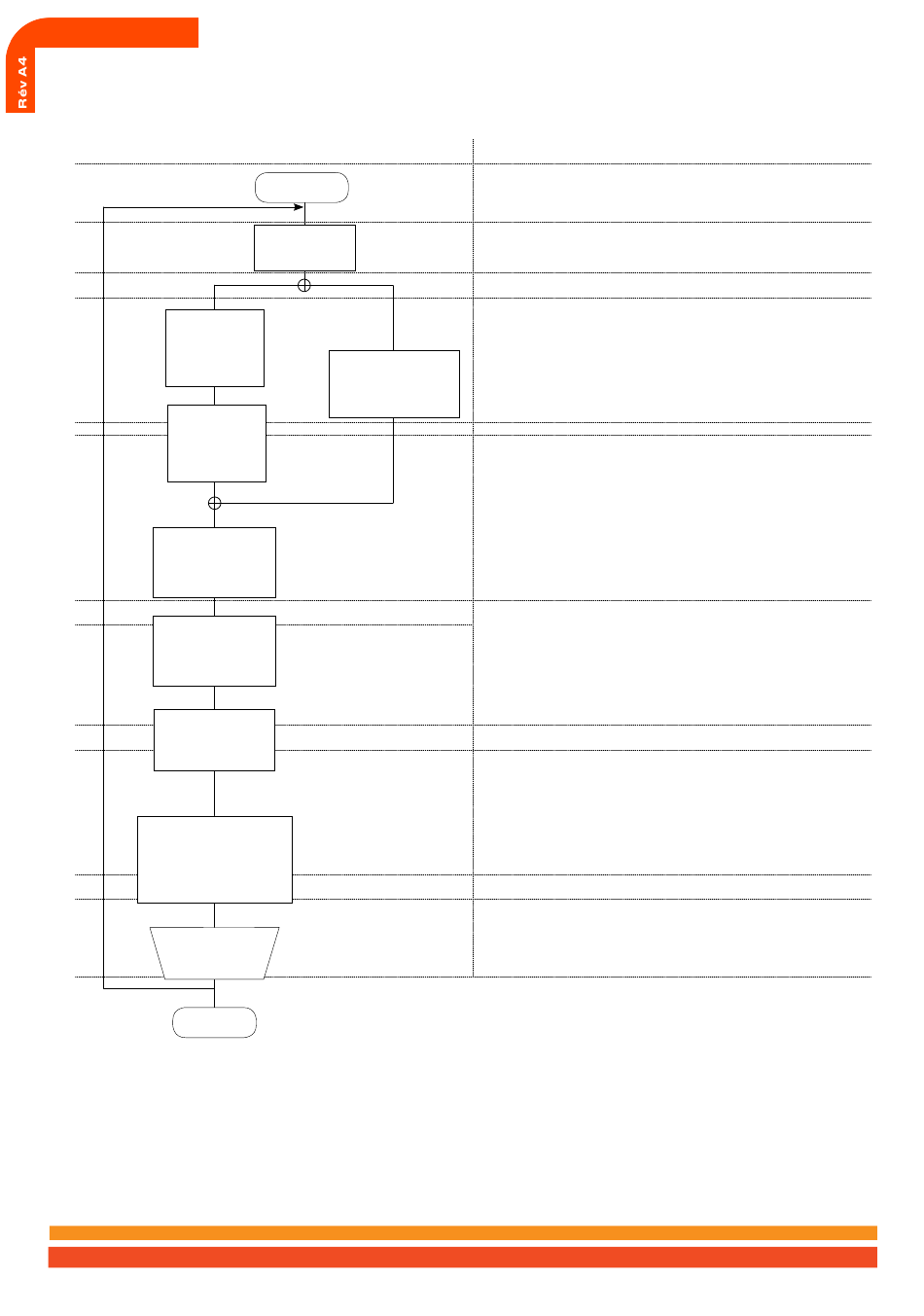

équence d eXTincTion
Algorithme
Alarme Feu
détection
auto 1 ou 2
Alarme Feu
détection
auto 1 ou 2
Début
tempo. signal
extinction (tse)
Fin tempo.
signal
extinction (tse)
Début
émission (te)
Fin tempo.
émission (te) ou fin
passage gaz (selon
paramétrage)
Réarmement
ECS/ DECT
Fin
Équipement de contrôle et de signalisation pour systèmes fixes d'extinction à gaz
Début
État
de veille
Alarme Feu
déclenchement
manuel
40/57
Signalisations et commandes
→ Voyant (12) : allumé fixe (fig.1)
→ Voyant (2) : allumé fixe (fig.2)
→ Voyant (18) : allumé fixe (fig.1
→ Voyant (13) : allumé clignotant (fig.1)
→ Buzzer : son continu
Î Activation RL1, relais FEU
→ Voyant (16) : allumé clignotant (fig.1)
→ Voyant (13) : allumé fixe (fig.1)
→ Buzzer : son continu
Î Activation relais FEU
† Sur un déclenchement manuel, †
le voyant (2) fig.2 ne s'allume pas.
→ Voyant (3) : allumé fixe (fig.2)
→ Buzzer : son continu
→ Dispositifs sonores : son modulé
Î Activation VTT «dispositifs alarme»
Î Activation VTT «PL1 - évacuation immédiate»
→ Voyant (4) : allumé fixe (fig.2)
→ Dispositifs sonores : son continu
Î Activation VTT «déclencheurs»
Î Activation VTT «PL2 - émission en cours»
Î Activation VTT «état commandé»
→ Voyant (4) : éteint (fig.2)
Î Désactivation VTT «déclencheurs»
Î Désactivation VTT «état commandé»
Rappel
-- Voyant (12) - fig.1 : Sous tension
-- Voyant (13) - fig.1 : Feu
-- Voyant (18) - fig.1 : Feu boucle x
-- Voyant (2) - fig.2 : Alarme
-- Voyant (3) - fig.2 : Évacuation
-- Voyant (4) - fig.2 : Émission
[P] - paramétrable
Kara 8 ext-m
