Ремонт
Перед всеми работами по ремонту и техобслуживанию соблюдайте все меры безопасности!
Открытие каскада фонтанов
Снимите все форсунки и переверните каскад фонтанов (соединениями форсунок вниз).
Выкрутите 9 винтов с внутренним шестигранником и болт с шестигранной головкой в центре из
опорной плиты каскада фонтанов.
Из этого положения возможны все ремонтные работы.
Отказ водной картинки или водная картинка не меняется:
Фаза 1: вулканическая форсунка, трехступенчатая (центр)
Фаза 2: 3 конические форсунки VARIO
Фаза 3: 3 вулканические форсунки, двухступенчатые
Фаза 4: 3 водные колокола
Из-за механических нагрузок и естественного износа может наступить отказ деталей привода/
распределителя
Действуйте следующим

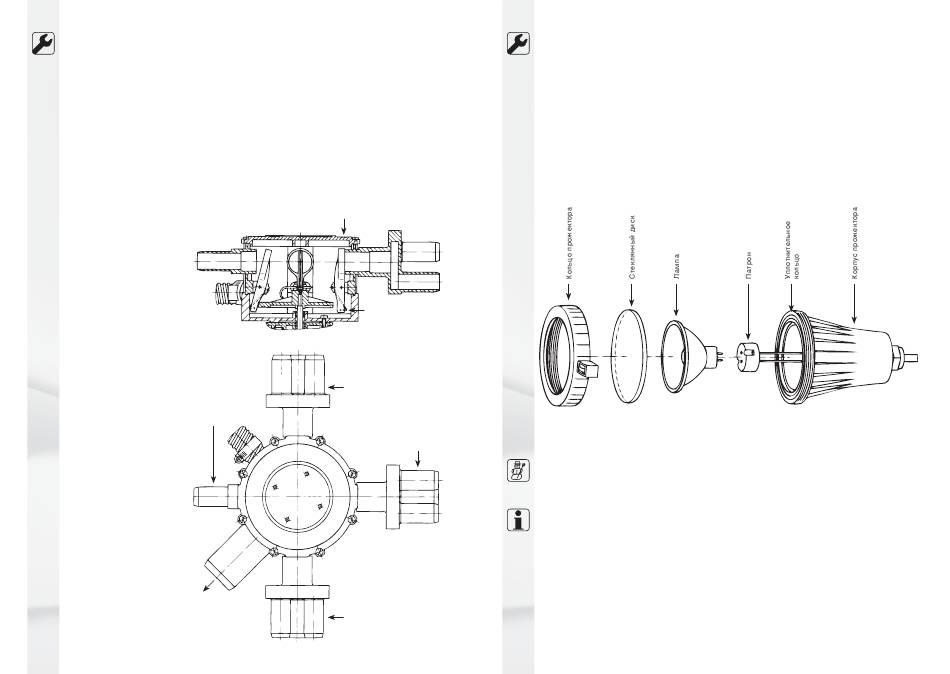

Привод/распределитель
образом:
В разрезе
1. Откройте каскад фонтанов
(как описано выше).
2. Открутите 8 болтов на крышке
распределителя привода и
снимите крышку.
3. На чертеже Вы можете увидеть,
какая разводка или подключение
от середины ведет к неисправной
форсунке. Выньте соответствующий
элемент из своей прокладки и
проверьте:
Привод/распределитель
a) не сломаны ли пружина
Горизонтальная
из специальной стали,
проекция
клапан или держатель
Подключение от
b) запирает ли клапан
середины,
самостоятельно
вулканическая
форсунка,
c) правильно ли прилегает
трехступенчатая
закрытый клапан;
сравните с другими
клапанами
4. При наличии дефекта мы
рекомендуем замену всего
блока, 3-x разводок и 1-го
подключения от середины.
На насос
16
Крышка распределителя
Клапан и пружина
Разрез без передачи
Разводка,
водные колокола
Разводка, вулканические
форсунки, двухступенчатые
Разводка, конические
форсунки VARIO
Освещение
В случае отказа освещения возможно, что галогенная лампа накаливания подводного прожектора
превысила технический срок эксплуатации.
Открутите оба самонарезающих винта около неисправного прожектора и выньте его со стопорным
кольцом из устройства. Разогнув три крюка, разъедините прожектор и стопорное кольцо.
Замена лампы
Внимание! Для замены могут использоваться (почти) все стандартные галогенные лампы с
интерференционным отражателем с макс. 2 0 Вт.
1. Выньте вилку из штепсельной розетки и защитите от повторного включения.
2. Закрепите корпус прожектора и выкрутите кольцо прожектора против часовой стрелки.
3. Снимите стеклянный диск.
4. Выньте лампу из корпуса и снимите керамический патрон.
5. Перед сборкой прожектора необходимо очистить стеклянный диск и уплотнительное кольцо.
Не используйте острые предметы или средства для чистки. Уплотнительное кольцо крепится на
корпусе, его не следует снимать.
6. Замените лампу, вставьте в патрон и верните в корпус.
7. Положите стеклянный диск на уплотнительное кольцо на корпусе и закрутите кольцо прожектора
против часовой стрелки.
Для монтажа прожектора в устройство снова закрепите стопорное кольцо на прожекторе, вставьте
их в каскад фонтанов «Versailles» и закрутите при помощи двух самонарезающих винтов.
Консервирование на зиму
Защищайте каскад фонтанов от мороза.
Выньте устройство осенью из воды и храните его зимой в защищённом от мороза помещении.
Гарантия
Срок гарантии на данный каскад фонтанов «Versailles mini» составляет 24 месяцев (за исключением
осветительных средств прожектора), начиная со дня поставки. Чек является доказательством даты
приобретения. Поломки, связанные с браком материала или браком в изготовлении, по нашему
усмотрению или устраняются нами в течение времени гарантии бесплатно или сломанные детали
заменяются нами новыми. Гарантия не распространяется на поломки, связанные с ошибками,
допущенными при монтаже или обслуживании, в связи с отложениями калька, недостаточным
уходом, влиянием мороза, нормальным износом или ремонтными работами, проведёнными
не должным образом. При проведении изменений с насосом, например, обрезание кабеля
подсоединения к электросети или сетевого штекера, действие гарантии прекращается. За поломки,
связанные с названными выше действиями, как, например, отказ работы каскад фонтанов или его
плохая работа мы не перенимаем ответственности. В гарантийном случае вышлите нам каскад
фонтанов вместе с доказательством даты покупки через продавца специализированной торговли, у
которого Вы приобрели данный каскад фонтанов. При этом Вы не оплачиваете расходы по доставке
каскад фонтанов.
17
