Description de la tête de pompe
La tête de pompe Rapide « S » comprend quatre parties
principales :
1.
Le rotor avec les galets, qui sont à l'origine du
mouvement péristaltique de la pompe.
2.
Le couvercle frontal transparent, qui permet à
l'opérateur de vérifier le fonctionnement de la pompe
et la direction de rotation.
3.
La partie inférieure, où se trouvent les demi-colliers
en U. Afin d'accueillir toutes les tailles de tubes, les
demi-colliers peuvent être ajustés grâce à une fente
pour tournevis ou des vis à ailettes, qui sont situées
sous ou sur le côté de la base de la bride. La fonction
des demi-colliers étant d'empêcher le tube de
« glisser » du côté où le liquide est refoulé. Du côté du
refoulement, les demi-colliers sont conçus pour
recentrer le tube automatiquement.
4.
La mâchoire du tube contrebalance la compression
exercée par le rotor. La mâchoire peut être retirée en
déverrouillant le levier en forme de fixation de ski.
5.3.5
Détection de la position de la mâchoire du
tube (en option)
La fonction de détection de la position de la mâchoire du
tube verrouille la mâchoire du tube et la pompe. La fonction
de détection de la position de la mâchoire du tube est
constituée de deux composants principaux :
1.
Un interrupteur à lames souples, qui est intégré dans
la plaque arrière de la tête de pompe.
2.
Une paire d'aimants fixés de chaque côté de la
mâchoire du tube. Elle peut donc être fixée dans un
sens ou dans l'autre à la tête de pompe.
Une fois connectée, la fonction de détection de la position
de la mâchoire du tube peut détecter si la mâchoire est
correctement fixée et peut :
- Empêcher la pompe de démarrer ou,
- Arrêter instantanément la pompe si la mâchoire est
ouverte pendant le fonctionnement de la pompe.
5.3.6
Ajustement du demi-collier
Pour insérer les demi-colliers, dévissez entièrement les vis
à ailettes et glissez les demi-colliers dans la base de la
bride. Dévissez suffisamment les vis à ailettes pour
pouvoir insérer le bloc de serrage par dessus l'embase des
vis à ailettes et dans la base de la bride.
Prenez soin d'insérer les demi-colliers dans le bon sens,
c'est-à-dire avec la ligne centrale du tube alignée à celle de
la base de la bride. Si vous ne le faites pas, les
demi-colliers toucheront la mâchoire du tube.
Rapide
Vis de serrage des demi-colliers
1.
Utilisez un tournevis plat pour visser ou dévisser les
vis encastrées. Cela aura respectivement pour
résultat de serrer ou desserrer les demi-colliers.
Ajustez alternativement les vis à ailettes pour ajuster
les demi-colliers.
2.
Faire tourner les vis jusqu'à ce que le tube soit
suffisamment serré et ne glisse plus.

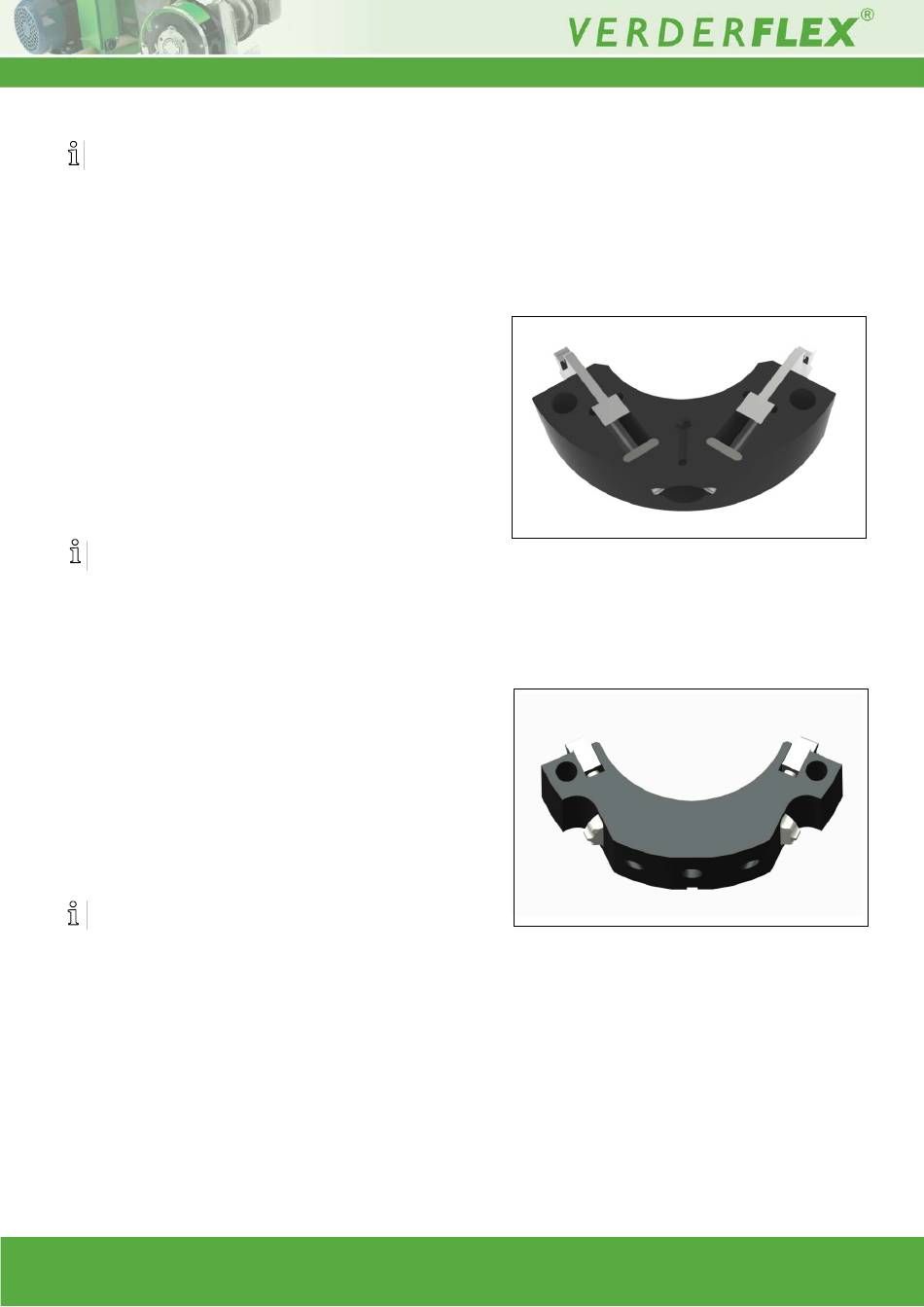

Figure 7
Vis de serrage des demi-colliers
1.
Demi-colliers ajustables.
2.
Trou horizontal permettant de faire passer le fil des
interrupteurs à lames souples.
Vis encastrées pour ajuster la tension des demi-colliers (→
3.
Figure 6)
Figure 8
Vis à ailettes des demi-colliers (type de tête)
