Plan – Rapide S
5.3.3

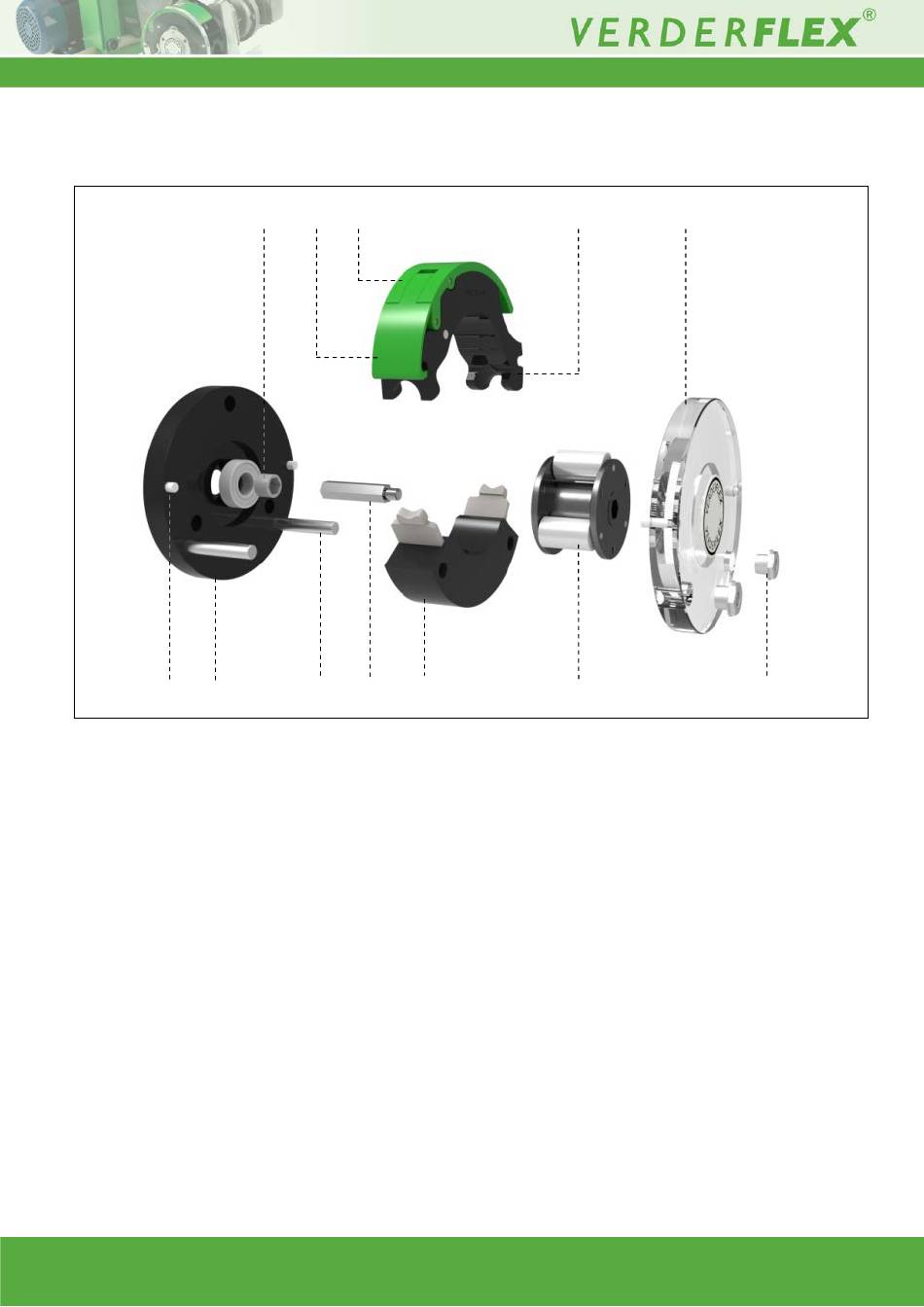

Éclaté de la tête Rapide « S »
1
2
Figure 6
Éclaté de la tête Rapide « S »
1
Goujons
2
Plaque arrière
3
Douille d'accouplement entre la
pompe et le moteur
4
Crochet en forme de fixation de ski
Rapide
3
4
5
7
8
9
5
Poignée en forme de fixation de ski
6
Mâchoire
7
Tige d'assemblage
8
Arbre d'entraînement
1.0 – 05/2013
6
11
10
9
Base de la bride
10
Rotor
11
Couvercle frontal
12
Écrous de blocage
12
12 | Page
