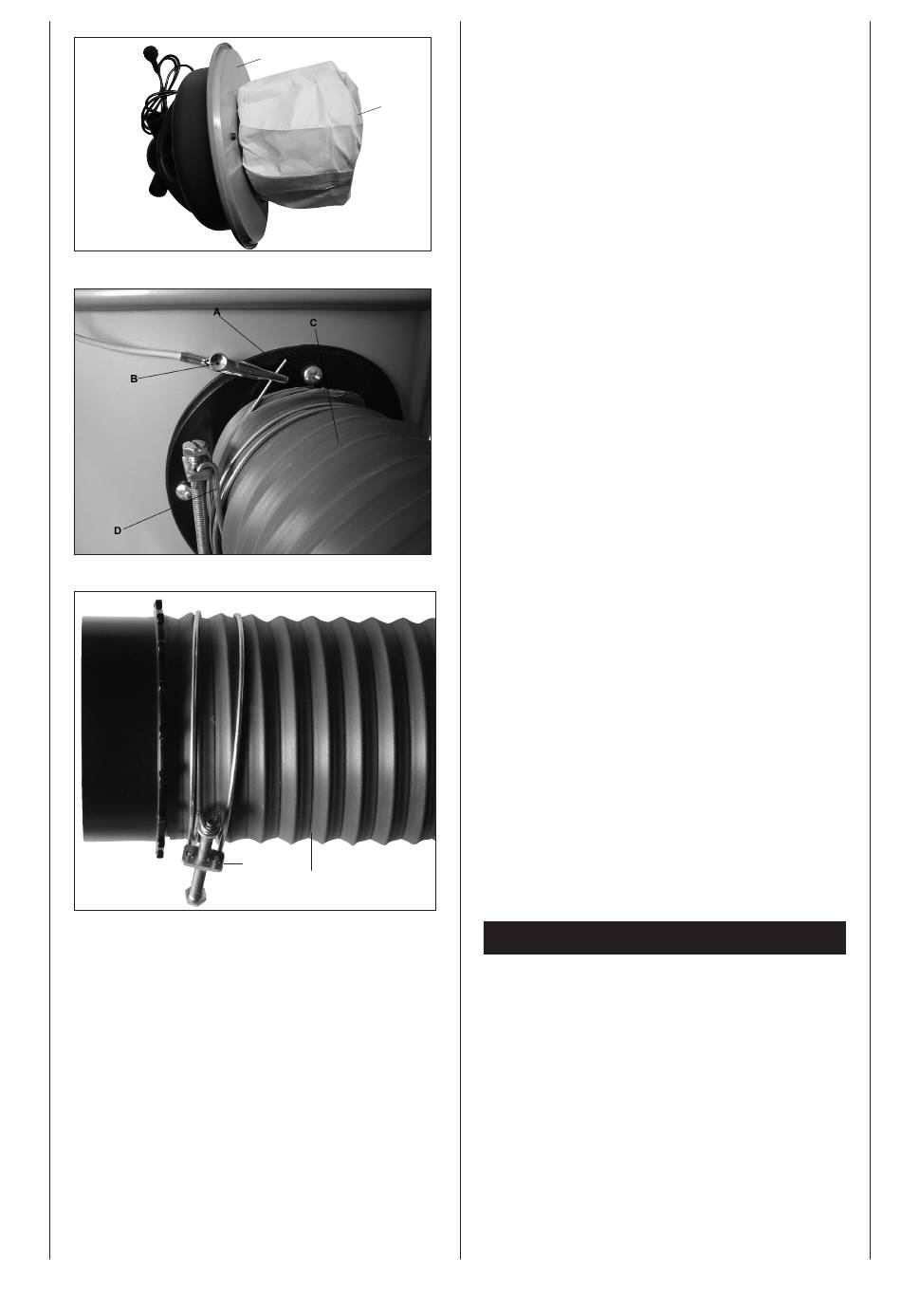

Afb. 5
Filterpatroon 1 nu op het motorhuis 2 steken. Het kpl. mo-
torhuis op het reservoir zetten en met de beugel beveili-
gen.
Montage afzuigslang, afb. 6 (aarding)
Bij de afzuigslang aan één kant de kunststoffen bekleding
van de spiraaldraad verwijderen, zodat de ongeïsoleerde
draad A zichtbaar is (ong. 2 cm).
Bevestig de klemmen (B) aan de blanke draad (A).
De afzuigslang C met de slangbevestigingsring D aan de
slangstut van de behuizing monteren.
Afb. 7
De andere kant van de afzuigslang met slangbevestigings-
ring en slangkoppeling E monteren.
m Elektrische aansluiting
Aansluitingen en reparaties van de elektrische uitrusting
mogen slechts door een elektricien worden uitgevoerd.
De geïnstalleerde elektromotor is bedrijfsklaar aangeslo-
ten. De aansluiting voldoet aan de desbetreffende VDE- en
DIN-bepalingen.
De aansluiting op het stroomnet van de klant, alsmede de
gebruikte verlengkabel dienen aan deze voorschriften te
voldoen.
Belangrijke adviezen
Beschadigde elektrische toegangslijnen
Elektrische toegangslijnen hebben vaak te kampen met
isolatieschaden.
Oorzaken zijn:
• Sporen van druk of knelling, wanneer toegangslijnen
door ramen of deuren worden geleid.
