Raccordement électrique
6.2.2. Câbles : connecter
32
SA 07.2 SA 16.2/SAR 07.2
Tableau 20 :
Sections de raccordement et couples de serrage des bornes
Désignation
Contacts de puissance
(U1, V1, W1, U2, V2, W2)
Connexion pour la mise à la terre
(PE)
Contacts de commande
(1 à 50)
1. Dénuder les câbles.
2. Insérer les câbles dans les presse-étoupes.
3. Serrer les presse-étoupes en appliquant le couple prescrit afin de garantir l'indice
de protection défini.
4. Dénuder les fils du câble.
Commande env. 6 mm, moteur env. 10 mm
5. Pour les câbles souples : Utiliser des embouts selon NF C 63023.
6. Relier les câbles selon le schéma de câblage de l'accusé de réception.
En cas d'erreur : Tension dangereuse lorsque le conducteur de protection
N'EST PAS connecté !
Risque de choc électrique.
Raccorder tous les conducteurs de protection.
Raccorder la connexion de mise à la terre avec le conducteur de protection
externe de la ligne de connexion.
Toujours s'assurer de la bonne connexion du conducteur de protection avant
toute mise en service.
7. Visser fermement le fil de terre avec cosses (câbles souples) ou boucles (câbles
rigides) au niveau de la connexion de mise à la terre.

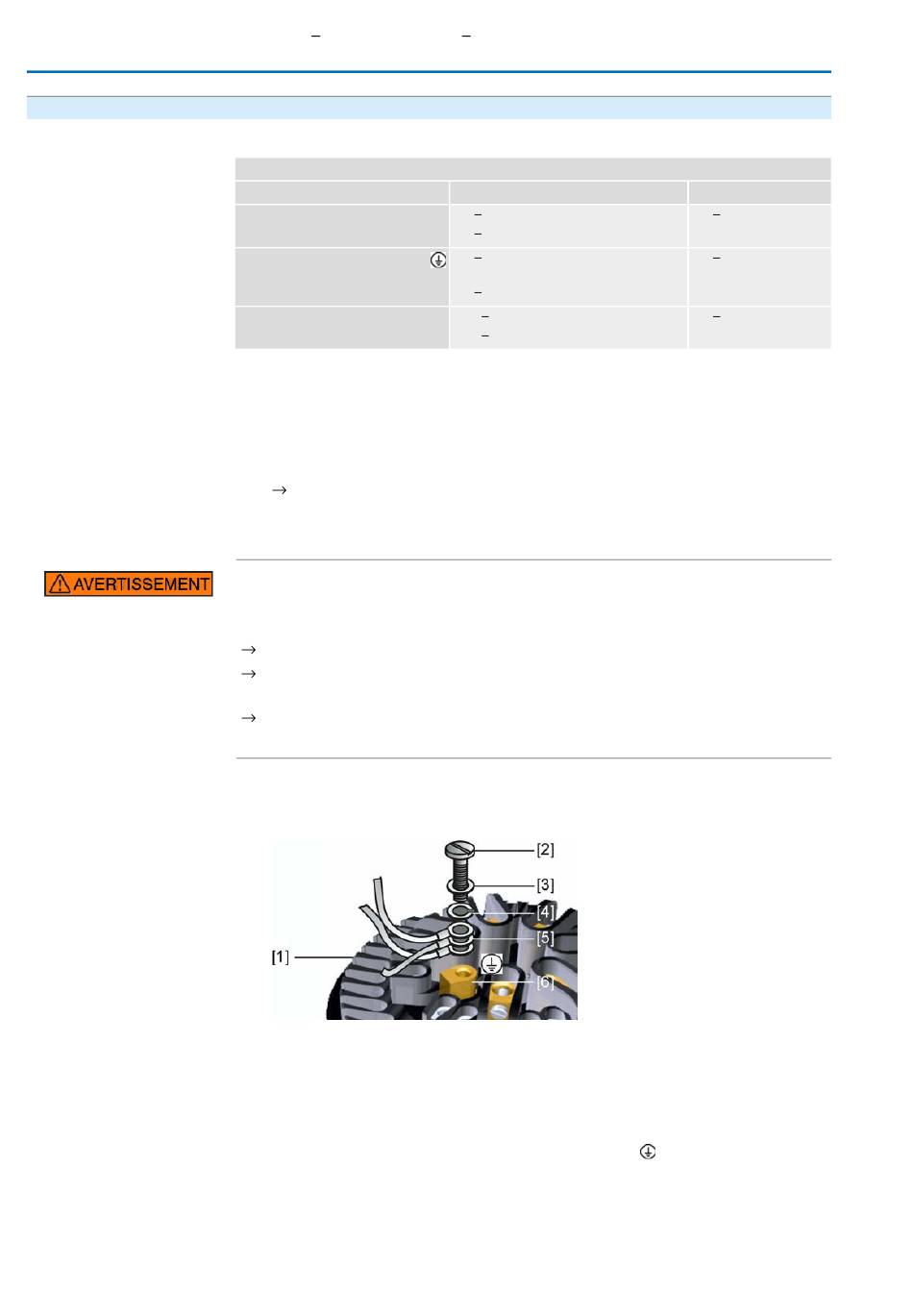

Figure 26 : Connexion pour la mise à la terre
[1] Connecteur femelle
[2] Vis
[3] Rondelle
[4] Rondelle Grower
[5] Fil de terre avec cosses/boucles
[6]
Connexion pour la mise à la terre, symbole :
8. Pour des câbles blindés : Relier le bout du blindage de câble au carter au moyen
du presse-étoupe (mise à la terre).
SAR 16.2 Bloc de commande : électromécanique
AC 01.2 Intrusive Modbus RTU
Sections de raccordement
2
1,0 6 mm (souple)
2
1,5 10 mm (rigide)
2
1,0 6 mm (souple) avec cosses à
œuillet
2
1,5 10 mm (rigide) avec boucles
2
0,25 2,5 mm (souple)
2
0,34 2,5 mm (rigide)
Couples de serrage
1,2 1,5 Nm
1,2 2,2 Nm
0,5 0,7 Nm
