Vérification de la réception et des connexions du capteur
Si vous avez connecté un autre dispositif optionnel au réseau de la tête de commande, tel le système d'identification automatique,
la boussole/capteur de cap, le radar, l'i-Pilot Link, ou le système 360 Imaging, entre autres, servez-vous des directives propres à
ceux-ci pour confirmer que ces dispositifs sont détectés par et communiquent avec la tête de commande.
1. Appuyez sur la touche ACCUEIL.
2. Consultez le coin supérieur droit de la barre d'état.

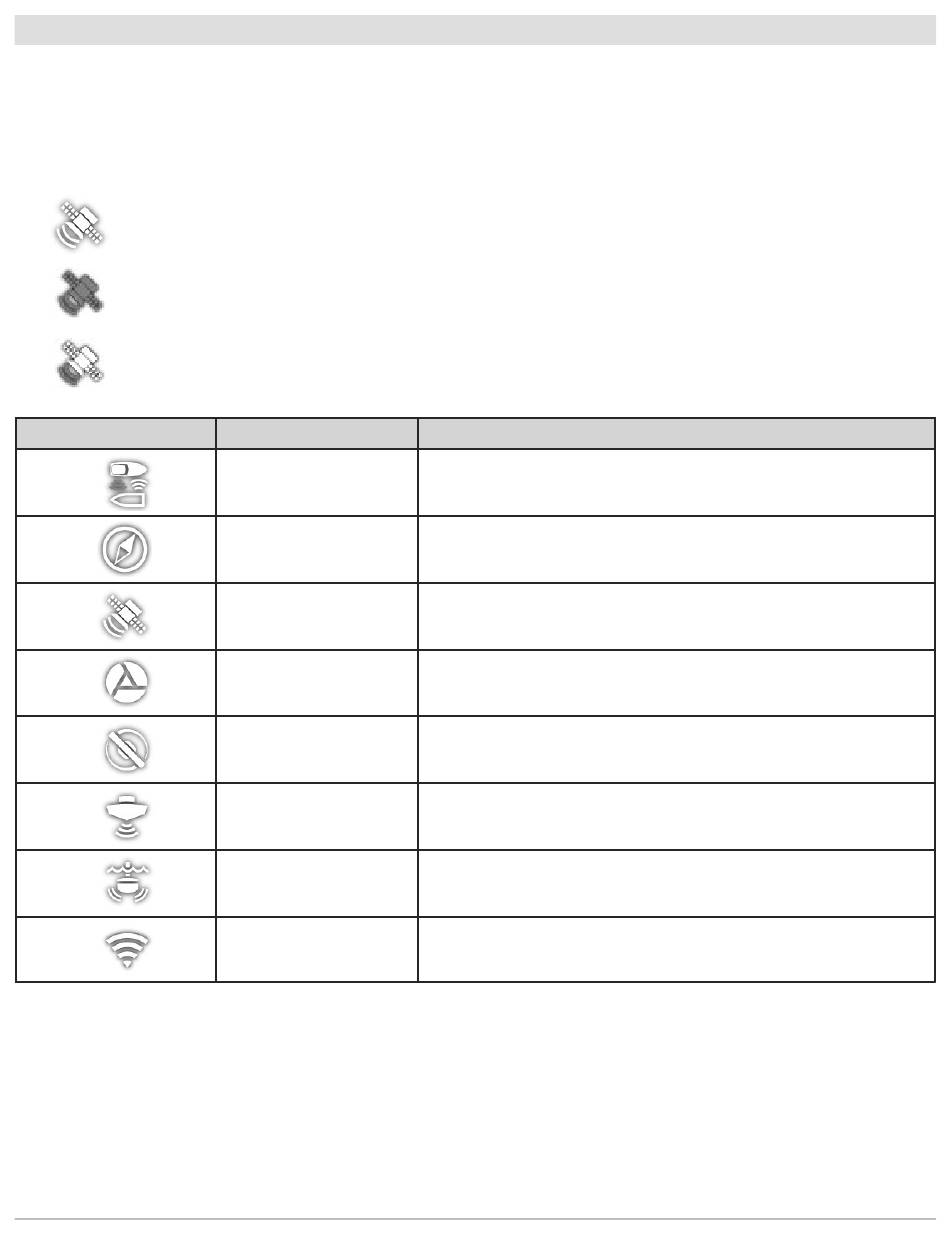

Détecté et actif : Si le senseur est actif et qu'il transmet/capte, l'indicateur sera blanc. Voir le tableau ci-dessous.
Connecté, sans être détecté ou actif : Si un capteur n'est pas détecté par le réseau ou qu'il ne transmet/capte pas,
l'indicateur sera complètement gris.
Branché mais pas d'émission/de réception : si un capteur est détecté mais n'émet pas / ne reçoit pas, le symbole
sera en partie grisé. Dans cette illustration, le récepteur GPS est détecté mais il n'a pas de point de repère. Cette
fonction varie selon le type de symbole représenté.
Symbole d'état actif
3. Si les capteurs sont actifs, le système est prêt à être mis à l'eau.
Pour l'état d'autres systèmes, sélectionnez Accueil > Réglages > Réseau > Information système.
Si vous avez connecté un accessoire à la tête de commande et que le symbole correspondant n'est pas affiché sur la barre
d'état du système, vérifiez l'installation de l'accessoire et sa connexion à la tête de commande.
Pour la procédure de modification du réseau NMEA 2000 ou la configuration d'un réseau pour la tête de commande avec
sources à commandes multiples, reportez-vous à la section Configuration d'un réseau NMEA 2000 et Configuration du
réseau Humminbird.
Pour commencer
Capteur
Système d'identification
automatique
Boussole
GPS
i-Pilot Link
Radar
Sonar 2D
Sonar 360 Imaging
Wi-Fi
Description du symbole
Le système d'identification automatique est en marche et capte les
cibles.
L'accessoire boussole/capteur de cap est en marge et les données
de cap sont captées.
Le GPS est détecté et un point de repère a été obtenu.
L'i-Pilot Link est connecté, en marche et il navigue.
La source radar est détectée et transmet des données.
La source sonar 2D est détectée et émet des impulsions.
Le transducteur 360 Imaging émet des impulsions.
Le Wi-Fi est en marche et le signal est puissant.
