Mise en service
C 200 G
A =
15 mm
B =
35 mm
C 200 GX
A =
25 mm
B =
35 mm
Puissance
Type
brûleur
kW
1200
1400
C 200
1600
1900
2300
10
Cote
Y
mm
30
35
40
45
50
0002 / 13 002 851C

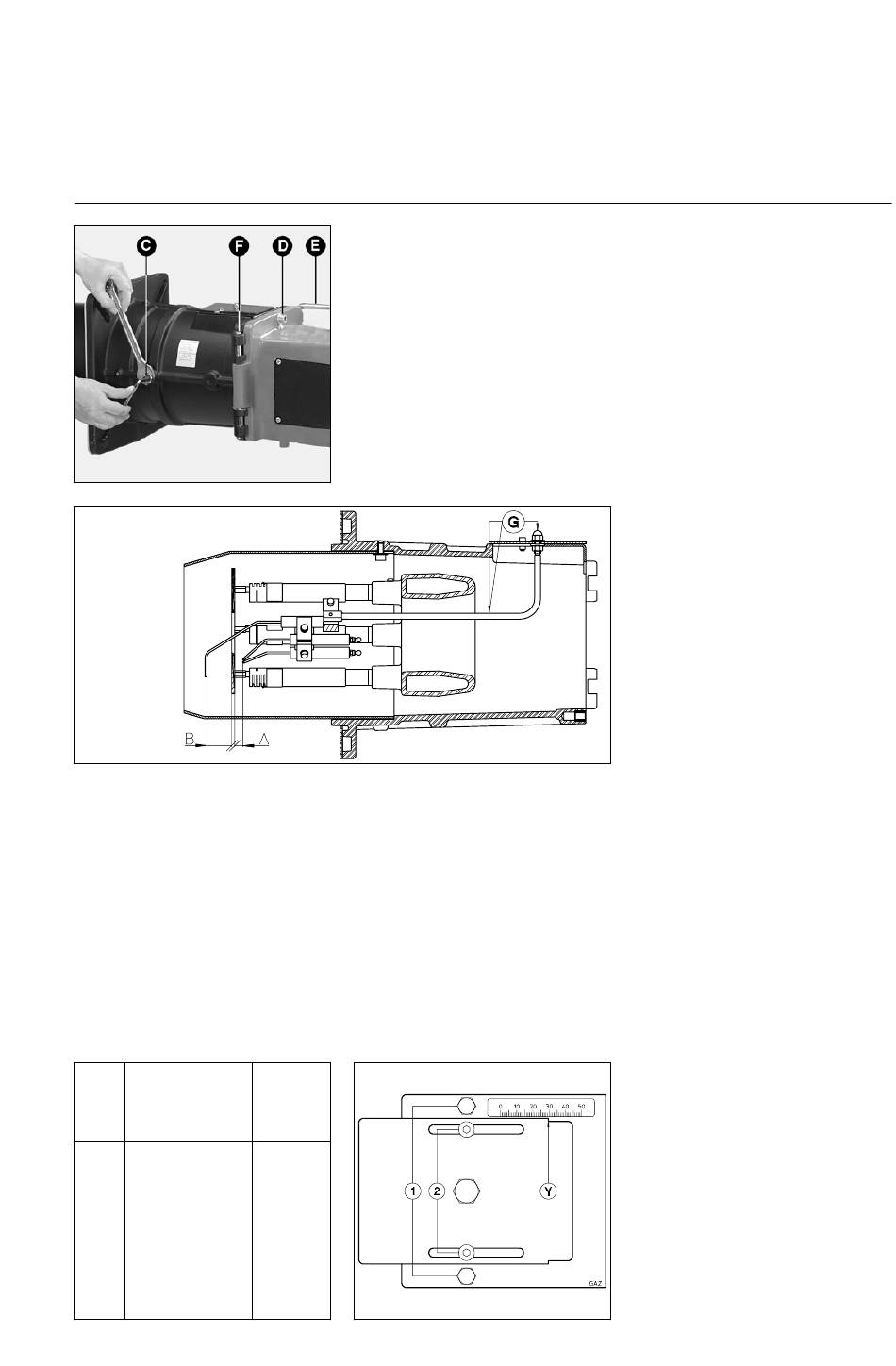

Contrôle et réglages des organes
de combustion
• Déposer la vis de sécurité D.
• Déposer les prises électriques et de
pression sur le groupe vannes.
• Retirer l'axe coudé E.
• Ouvrir le corps du brûleur.
• Déconnecter les deux câbles
d'allumage sur le transformateur et
le câble de la sonde d'ionisation.
• Déposer les deux vis hexagonales
1 de la plaque de fermeture.
• Desserrer l'écrou et la vis latérale C
qui immobilise la ligne d'amenée
gaz.
• Extraire les organes de combustion.
• Vérifier les réglages :
des électrodes d'allumage, de la
sonde d'ionisation, des diffuseurs
suivant le gaz disponible et les
tableaux ci-contre.
• Vérifier la présence et la position du
joint torique sur la ligne d'amenée
gaz.
• Procéder au remontage dans le
sens inverse du démontage.
• Contrôler le serrage de la vis C.
Réglage du système RTC
Le système "Réglage de tête
conservé" RTC
permet de faire
coulisser l'ensemble des organes de
combustion par rapport à l'embout
fixe. Cette manoeuvre est possible
uniquement lorsque le corps du
brûleur est ouvert. Elle a pour effet de
régler l'air secondaire.
Pour diminuer l'air secondaire
diminuer la valeur Y; le CO
augmente et inversement.
La position se lit sur l'échelle graduée
en mm en face de l'index Y.
A la livraison la cote est à 40 mm.
• Régler la cote Y suivant le tableau
ci-contre. Pour ce faire :
• Desserrer de deux tours les vis 2.
• Tirer ou pousser la tringle de
réglage G pour afficher la valeur
retenue.
• Resserrer les vis 2.
Lorsque le réglage optimum sera
obtenu lors de la mise à feu:
• Plomber les vis 2. Cette action
garantira dans le temps les résultats
de combustion.
Les vis 1 immobilisent en serrant ou
libèrent en les déposant, la plaque de
fermeture. Cette opération complète le
desserrage de l'écrou et de la vis
latérale C pour extraire les organes
de combustion.
