Installation des conduites flexibles
Montage des conduites d'aspiration et de
refoulement :
ATTENTION !
Attention aux projections de fluide de dosage
Si les conduites sont mal installées, elles peuvent se
détacher ou éclater.
–
Poser toutes les conduites flexibles sans contrainte
mécanique et sans les plier.
–
Utiliser exclusivement des tuyaux flexibles d'origine
avec les dimensions et épaisseurs prescrites.
–
Pour garantir une bonne durabilité des raccords, uti‐
lisez exclusivement des bagues de serrage et des
douilles de tuyau prévues pour le diamètre corres‐
pondant.
Organiser les conduites de manière à faciliter la dépose
de la pompe doseuse et du module de dosage en cas de
besoin.
Bulles de gaz
La pompe est capable de pomper les bulles de gaz pré‐
sentes dans le fluide de dosage.
1.
Vérifier d'abord quel raccord est le raccord d'aspiration et quel rac‐
cord est le raccord de refoulement :
« Mode de fonctionnement » « Manuel » , appuyer briè‐
En mode
vement sur la touche
le rotor tourne du raccord d'aspiration vers le raccord de refoule‐
ment.
Si cette configuration n'est pas adaptée, il est possible de la modi‐
fier au moyen du sens de refoulement, dans le menu
« Paramétrage è Direction dosage è ... » .
2.
Raccorder la conduite d'aspiration et la conduite de refoulement
comme indiqué ci-après.

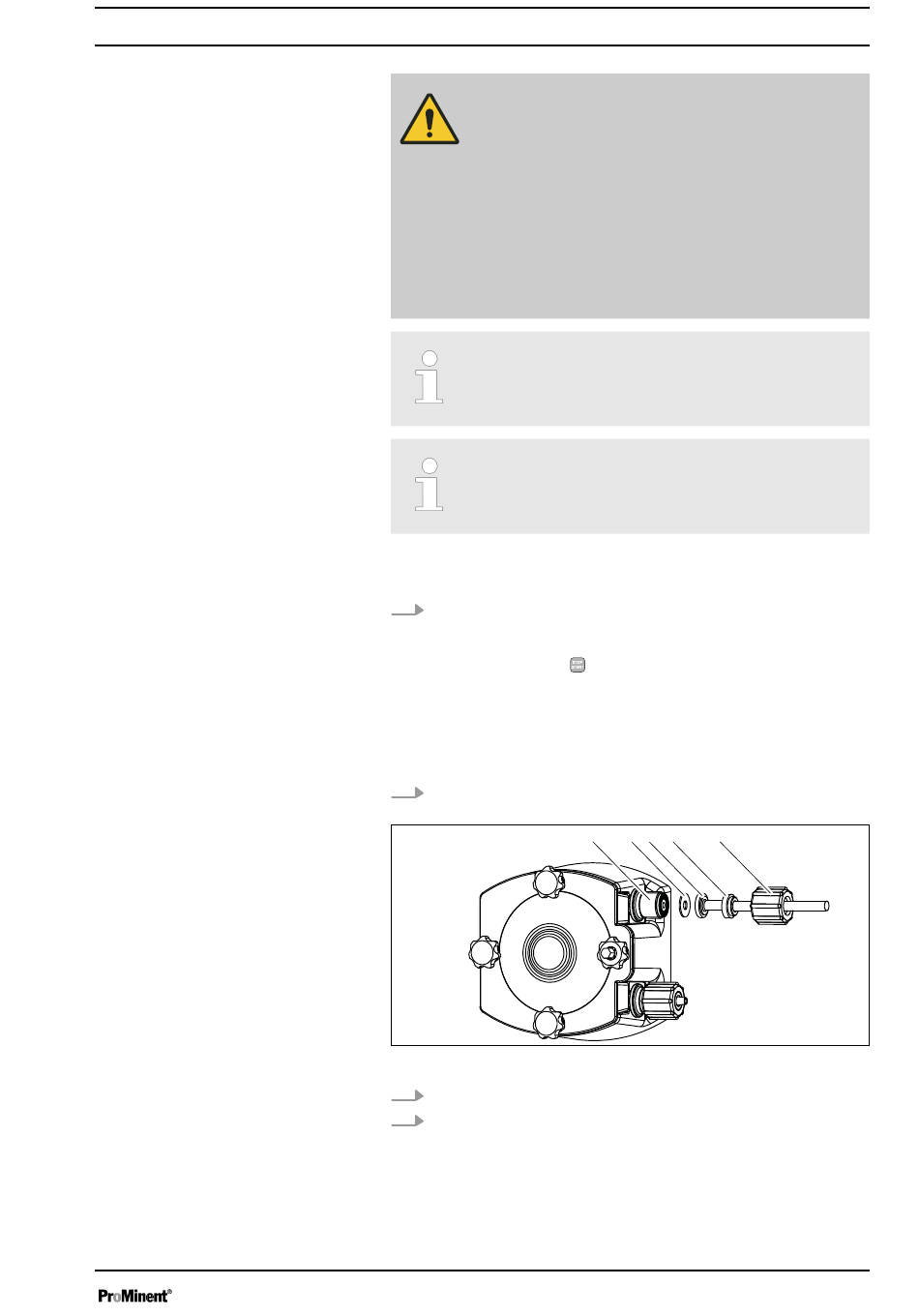

Fig. 9 : Installation des conduites d'aspiration et de dosage
3.
Couper bien droit l'extrémité de tuyau correspondante.
4.
Dévisser l'écrou-raccord (2) et le faire glisser sur le tuyau (3).
Installation hydraulique
[STOP/START] et observer le rotor :
1
2 3
4
5
P_DX_0179_SW_2
29
