Description - golmar Art 7/G2+ Mode D'emploi

MONITEUR ART 7/G2+

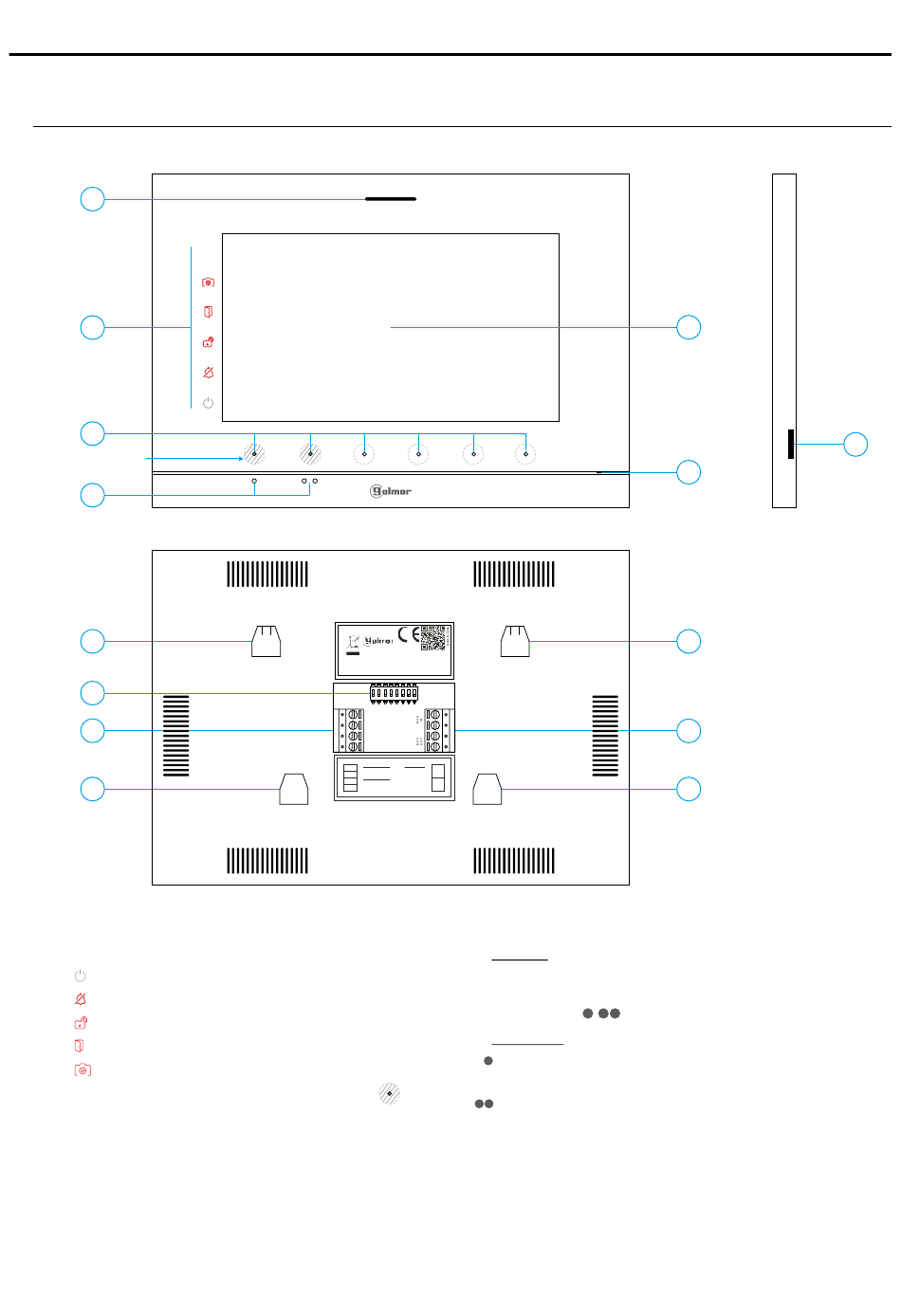

DESCRIPTION

A
B
C
Zone de pulsation
du poussoir masqué
D
H
I
J
H
A. Haut-parleur.
B. Icône de notification :
Indicateur de mise en marche.
Ne pas déranger.
Relais auxiliaire activé.
Ouverture de porte.
Nouvelle image / vidéo.
C. LED d'indication des poussoirs masqués
Pour accéder au menu principal (moniteur au repos)
pressez l'un des deux poussoirs masqués dont les
LED d'indication sont allumées, situés au-dessus
des points d'orientation pour les personnes
malvoyantes (voir la page 5).
En cours d'appel / communication : une LED indique
l'emplacement de chacun des poussoirs masqués.
La fonction de chaque poussoir masqué est
affichée sur l'écran du moniteur à l'aide d'une
icône située juste au-dessus de chaque poussoir
(voir pages 5 à 18).
*
12210701 V02
Product Version:
MONITOR 7" ART 7/G2+
GOLMAR S.A.
CAUTION
C/ Silici, 13
TO PREVENT ELECTRIC SHOCK,
08940 - SPAIN
WARNING
DO NOT REMOVE COVER. NO
TO PREVENT FIRE OR ELECTRIC USER SERVICEABLE PARTS
SHOCK, DO NOT EXPOSE THIS INSIDE. REFER SERVICING TO
DEVICE TO RAIN OR MOISTURE QUALIFIED SERVICE PERSONNEL.
ON
1 2 3 4 5
SA
GND
HZ
HZ
DIP 1 to 5
SA
Monitor address
GND
DIP 8
HZ
End of line resistor
HZ
OFF = 0 | ON = 1
*
6 7 8
DIP 6,7
BUS
00 - Master
IN
10 - Slave 1
01 - Slave 2
BUS
11 - Slave 3
OUT
D. Points d'orientations pour personnes malvoyantes.
Repos :
Les poussoirs masqués permettant d'accéder au
menu principal se trouvent sur les deux points
d'orientation /
En appel :
Le poussoir masqué de « début/fin de communi
cation » se trouve sur ce point d'orientation.
:
Le poussoir masqué « ouverture de porte » se
trouve sur ce point d'orientation.
E. Écran TFT couleur 7".
F. Micro.
G. Fente pour carte micro SD (non incluse).
Type : MicroSD Clase 10 de 4 GB jusqu'à 128 GB.
H. Fixation de l'étrier de fixation au mur (x4).
I. Interrupteurs de configuration.
J. Bornes d'installation.
E
F
H
J
H
.
3
G
-
