Montage
Monter la chaudière
Instructions de montage S3 Turbo | M1081217_fr
L

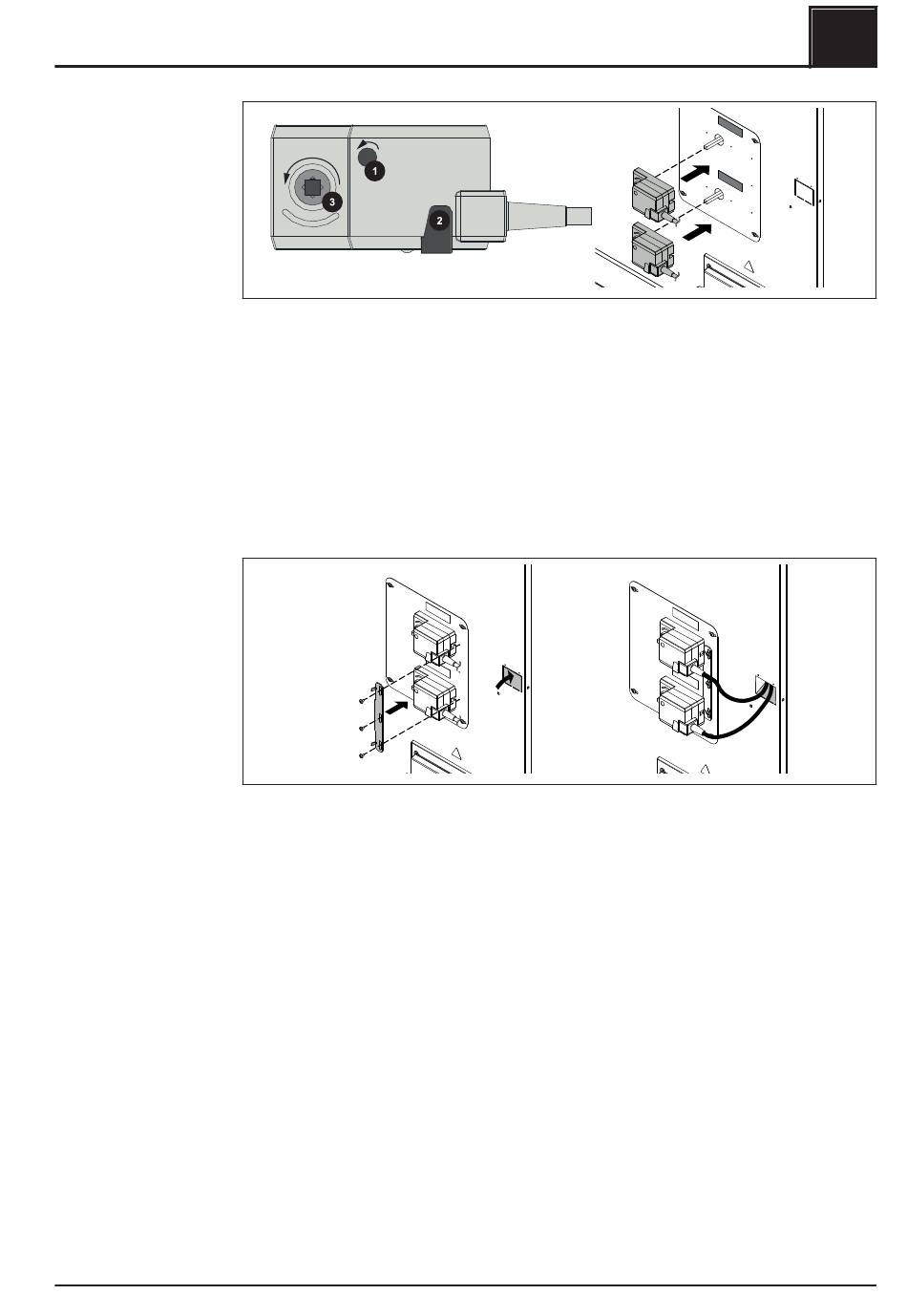

❒ Régler les servomoteurs :
➥ Régler le sens de rotation du servomoteur (1) à gauche (L)
➥ Presser la touche de déblocage (2) et tourner l'entraînement de l'arbre de
circulation de l'air (3) vers la gauche jusqu'en butée
❒ Poser les servomoteurs sur la tringle pneumatique
❒ Apposer l'autocollant sur la tôle de couverture
➥ Air primaire = servomoteur supérieur
➥ Air secondaire = servomoteur inférieur
❒ Placer la butée et serrer légèrement les trois vis
❒ Mettre à niveau les servomoteurs et serrer les vis
❒ Appliquer l'autocollant à l'extrémité des câbles des servomoteurs
➥ Air primaire = servomoteur supérieur
➥ Air secondaire = servomoteur inférieur
❒ Enfoncer l'évidement prépercé pour le canal de câbles sur l'isolation
❒ Poser les câbles des deux servomoteurs à travers le canal de câbles vers le haut
jusqu'au régulateur
