Interface série RS232
Les transmetteurs sont dotés d'un port de communication série RS 232 qui facilite la gestion de l'instrument,
notamment sur le terrain. Le branchement s'effectue directement sur la carte, à l'intérieur du boîtier, par le
biais d'un câble de communication spécialement prévu à cet effet et du logiciel de gestion correspondant.
(Code de commande F035263, voir paragraphe 12) Kit de config pour digicor:
Après avoir réalisé correctement le branchement, il est possible:
• D'afficher la date, l'heure, la température et l'humidité relative actuelles;
• De configurer les sorties de température et d'humidité, en définissant le type de signal et
sa plage d'échelle (voir paragraphe 4.7, "CONFIGURATION DES SORTIES ANALOGIQUES")
• D'étalonner les canaux de mesure de l'humidité relative et de la température (voir parag.
7.1 et 7.2, "ETALONNAGE DES CANAUX DE TEMPERATURE ET D'HUMIDITE")
• D'afficher un menu de diagnostique (voir parag. 9, "DIAGNOSTIQUE")
Remarque: si le transmetteur est intégré dans un réseau de communication série RS 485 et
que l'on désire se connecter au port série RS 232, par exemple, pour l'étalonnage des signaux
de température et d'humidité, il est nécessaire de débrancher momentanément les câbles qui
aboutissent aux bornes 3,9 et 10 (voir paragraphe 4.1, "CONNEXIONS ELECTRIQUES")
Michell Instruments
Manuel d utilisation, Transmetteur séries 280 et 290

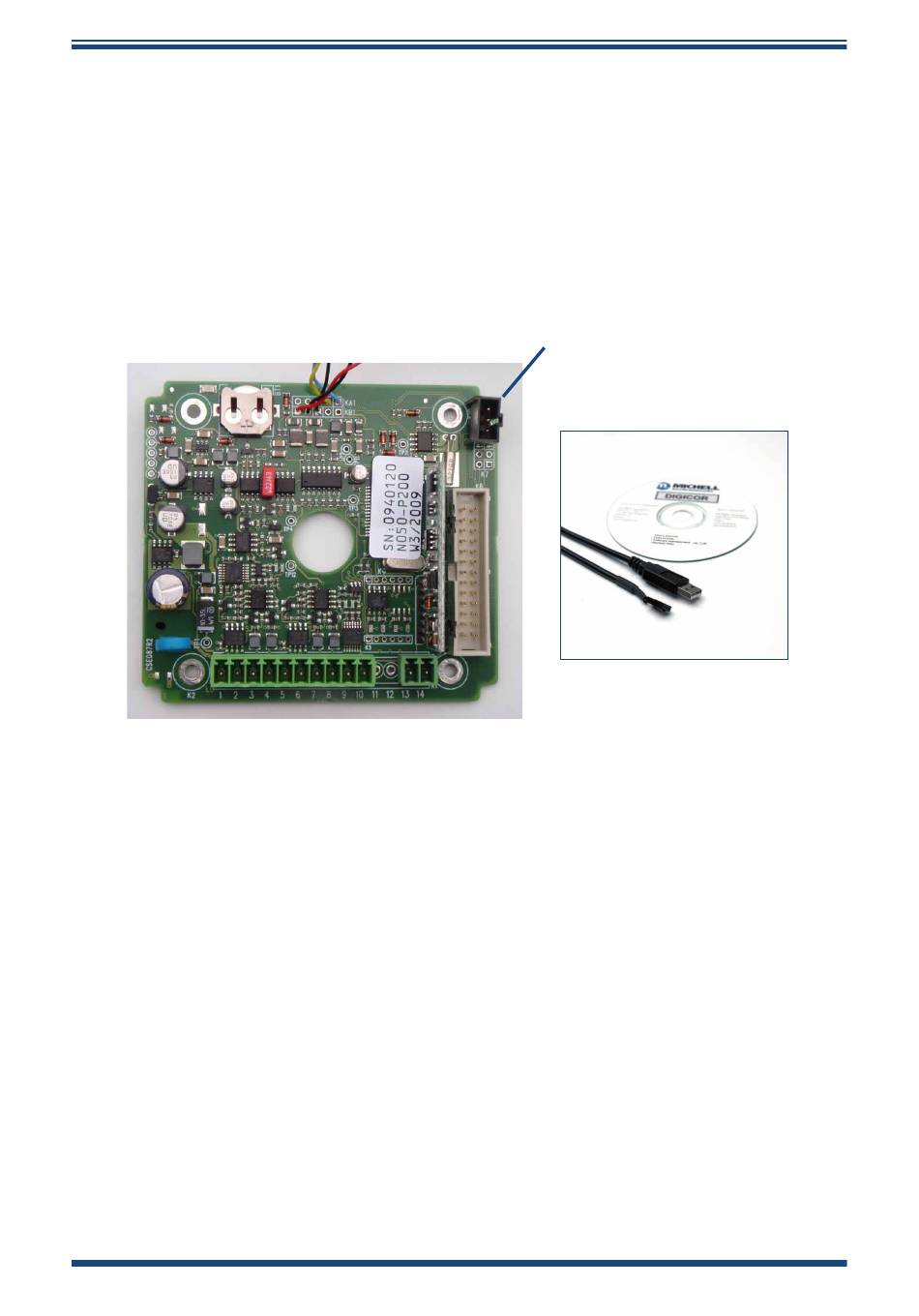

Figure 4.2
