Manuel d utilisation, Transmetteur séries 280 et 290
4.2
Mise à la terre
Un câble à 9 conducteurs, d'un diamètre compris entre 5 et 9 mm, peut être utilisé pour l'alimentation, les
sorties analogiques et l'interface série.
Le câble blindé doit être soigneusement branché à la terre, afin d'assurer la comptabilité électromagnétique
et supprimer ainsi les perturbations dues à d'éventuels signaux électromagnétiques.
N.B: Il est recommandé de porter une attention particulière au montage du câble dans son
presse-étoupe, afin d'éviter toute détérioration du degré de protection IP67.
4.3
Branchement de l'alimentation
Les transmetteurs peuvent être indifféremment alimentés avec une tension alternative ou continue de 24V ± 15%.
En présence de plusieurs instruments ou d'autres transmetteurs, il convient d'installer un transformateur
d'isolement pour chaque unité, afin d'éviter tout risque de court-circuit dû à la boucle de courant.
La conception électrique des transmetteurs de série 280 et 290 ne comprend
d'isolation galvanique. Il est donc recommandé une attention particulière
à la configuration du câblage final: Pour éviter un court-circuit entre
les entrées et sorties et l'alimentation des l'instruments (Indicateurs,
contrôleur, PLC, etc) à laquelle un ou plusieurs émetteurs seront connectés,
il est obligatoire d'utiliser une source d'alimentation électrique isolés pour
chaque transmetteurs et tous les équipements sur le même réseau.
T28X
0 Volt
T28X
0 Volt
CORRECT
97207FR Numéro 04.2, février 2011
PLC / Acquisition System
Channel 1
Channel 2

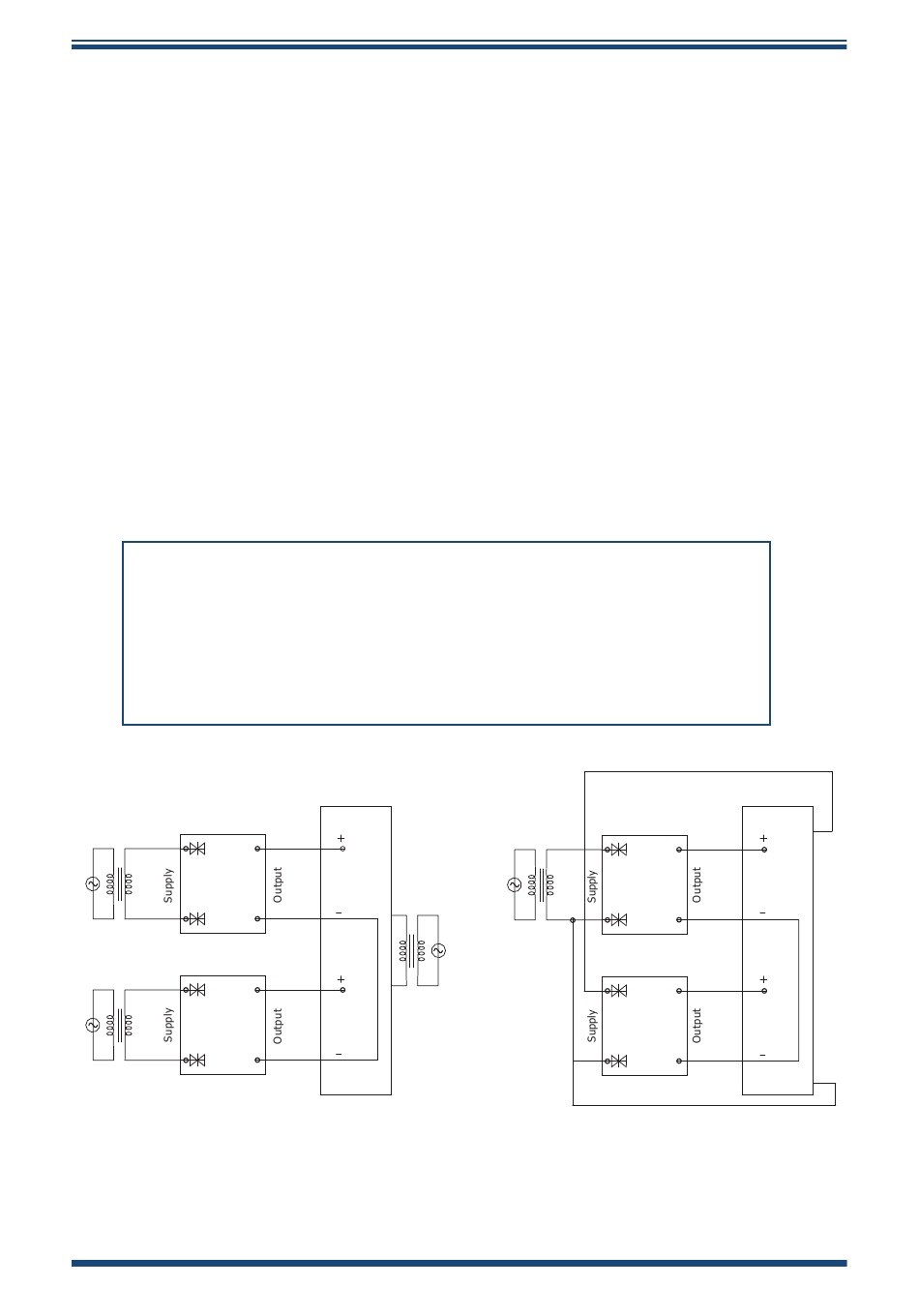

Figure 4.1
Connexion électrique
T28X
0 Volt
T28X
0 Volt
8
PLC / Acquisition System
Channel 1
Channel 2
INCORRECT
Michell Instruments
