Solução De Problemas; Especificações - Fusion Signature Série Instructions D'installation

Dimensão Alto-falantes de
6,5"
200 mm (7,88 pol.)
156 mm (6,13 pol.)
Limpeza dos alto-falantes
OBSERVAÇÃO: quando montados corretamente, esses alto-falantes são
classificados como IP65 em relação à proteção contra o severo ambiente
marítimo na parte dianteira do alto-falante. Oa alto-falantes não são
projetados para suportar jatos de água de alta pressão, o que pode ocorrer ao
lavar a sua embarcação. A falta de cuidado ao lavar a embarcação com jato
de água pode danificar o produto e anular a garantia.
AVISO
Não use produtos de limpeza abrasivos ou à base de solventes nos alto-
falantes. A utilização desses produtos podem danificar o produto e anular a
garantia.
1
Limpe toda a água salgada e resíduos da grade do alto-falante com um
pano úmido.
2
Utilize um detergente suave para remover um acúmulo pesado de sal ou
manchas.
Solução de problemas
Antes de entrar em contato com o seu revendedor ou centro de serviços da
FUSION, execute alguns passos de solução de problemas simples para
ajudar a diagnosticar o problema.
Se o alto-falante FUSION foi instalado por uma empresa de instalação
profissional, entre em contato com a empresa para que os técnicos possam
avaliar o problema e aconselhá-lo sobre as possíveis soluções.
Não há nenhum som saindo dos alto-falantes
• Verifique se todas as conexões do dispositivo de origem e/ou o
amplificador estão conectados corretamente aos terminais do alto-falante.
O sistema não tem as frequências graves ou altas
• Verifique se a polaridade dos cabos está correta entre a fonte e os alto-
falantes.
Os fios devem estar conectados como positivo com positivo e negativo
com negativo.
• Verifique se os alto-falantes estão presos firmemente à superfície de
montagem.
O áudio está distorcido
• Verifique se o volume de origem não é demasiadamente alto para o alto-
falante e reduza-o se necessário.
• Verifique se os painéis ao redor do alto-falante da embarcação não estão
chacoalhando.
• Verifique se o dispositivo de origem e/ou o amplificador estão conectados
corretamente aos terminais do alto-falante.
• Se o alto-falante estiver conectado a um amplificador, verifique se o nível
de entrada do amplificador corresponde ao nível de saída do som. Para
obter mais informações, consulte o manual do amplificador.
As luzes do LED não ascendem
• Verifique se todas as fiações estão corretas e presas.
Os LEDs pulsam com as notas graves da música
• Instale um regulador de tensão para LED FUSION (SG-VREGLED).
Especificações
Especificação Alto-falantes de
6,5"
Potência máxima (Watts) 230 W
RMS (Watts) de potência 75 W
Eficiência (1 W/1 m) 90 dB
Resposta de frequência 70 Hz a 22 kHz
(+ 3 dB)
22
Alto-falantes de Alto-falantes de
7,7" 8,8"
220 mm (8,69 pol.) 247 mm (9,72 pol.)
176 mm (6,94 pol.) 202 mm (7,95 pol.)
Alto-falantes de Alto-falantes de
7,7" 8,8"
280 W 330 W
100 W 130 W
91 dB 91 dB
60 Hz a 22 kHz 50 Hz a 20 kHz
Especificação Alto-falantes de
6,5"
Profundidade mínima 79 mm (3,11 pol.)
para montagem (folga)
Diâmetro para 136 mm (5,35 pol.) 156 mm (6,12 pol.) 188 mm (7,4 pol.)
montagem (folga)
Impedância 4 Ohms
Tensão de alimentação De 10,8 a 16 VCC
do LED (apenas para os
alto-falantes do modelo
esportivo)
Carga do LED 150 mA
atualmente em 14,4 VCC
(apenas para os alto-
falantes do modelo
esportivo)
Intervalo de temperatura De 0 a 50 °C (de 32 a 122 °F)
de funcionamento
Intervalo de temperatura De -20 a 70 °C (de -4 a 158 °F)
de armazenamento
Tipo de Tweeter Cúpula Silk

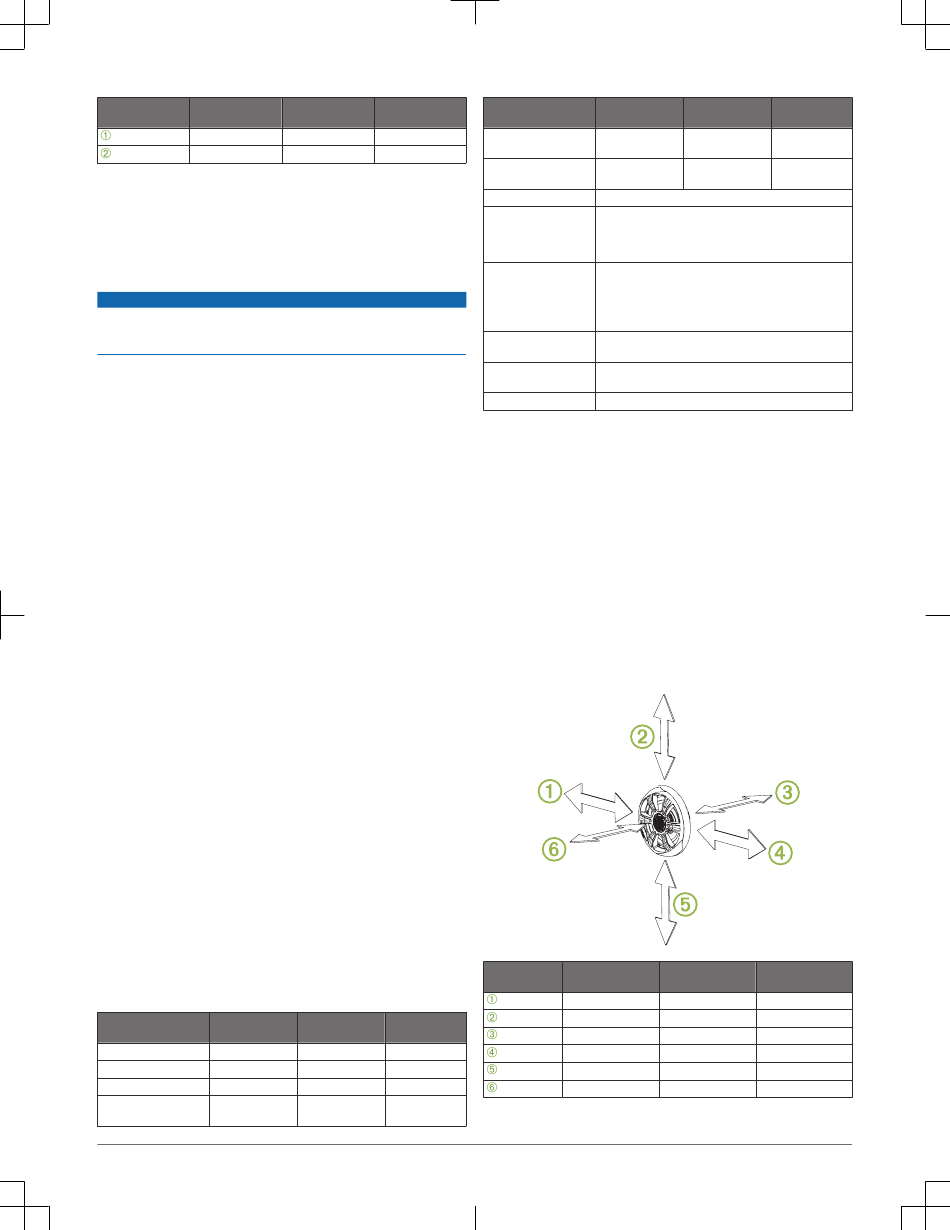

Distâncias seguras da bússola
Todos os alto-falantes contêm imãs que podem causar interferências com os
instrumentos na sua embarcação. O tamanho do ímã usado no alto-falante
afeta o nível de interferência que o alto-falante pode causar.
A interferência pode causar desvios e variações em relação à leitura de
equipamento de navegação sensível, tal como bússolas magnéticas. Os
desvios podem causar imprecisões ou deslocamento nas leituras, sem causar
danos ao equipamento. Para diminuir os desvios, ajuste a bússola seguindo
as instruções do fabricante ou distancie o alto-falante do equipamento de
navegação. Após distanciar a fonte da interferência, pode ser necessário
recalibrar a bússola.
Se estiver navegando somente com a ajuda de uma bússola magnética,
posicione o alto-falante com distância suficiente da bússola para evitar
desvios na leitura.
Para evitar desvios do equipamento de navegação, posicione os alto-falantes
para que estejam com a distância mínima do equipamento de navegação
listada na tabela abaixo.
Direção do alto- Alto-falantes de 6,5" Alto-falantes de 7,7" Alto-falantes de 8,8"
falante
181 cm (5,94 pés) 193 cm (6,33 pés)
198 cm (6,49 pés) 224 cm (7,35 pés)
310 cm (10,17 pés) 358 cm (11,75 pés)
153 cm (5,02 pés) 175 cm (5,74 pés)
160 cm (5,24 pés) 198 cm (6,50 pés)
310 cm (10,17 pés) 333 cm (10,93 pés)
Alto-falantes de Alto-falantes de
7,7" 8,8"
86 mm (3,39 pol.) 105,5 mm (4,15
pol.)
171 cm (5,61 pés)
171 cm (5,61 pés)
412 cm (13,52 pés)
173 cm (5,68 pés)
178 cm (5,84 pés)
318 cm (10,43 pés)
