Branchements électriques
3.3.1 Besoins en matière d'énergie (C-1500H, C-2000H et C-2500)
Les modèles de chaudière C-1500H, C-2000H et C-2500 exigent un service électrique de 110 à
120 VCA, monophasé, 60 Hz.Le MCA et le MOCP sont indiqués parmi les données sur la plaque
signalétique de la chaudière.Avant de démarrer la chaudière, vérifier que la connexion électrique
vers la chaudière est adéquate.L'intensité de fonctionnement totale requise est indiquée sur la plaque
nominale - les chaudières C-1500H et C-2000H nécessitent une intensité inférieure à 15 ampères à
pleine charge.La chaudière C-2500 nécessite moins de 17 ampères à pleine charge.Avant de démarrer
la chaudière, vérifier que la connexion électrique vers la chaudière est adéquate.
Un disjoncteur externe et une protection contre les surcharges (non fournis avec la chaudière)
sont requis.Se référer à la Section
électriques.Le service électrique de la chaudière doit être installé en conformité avec les codes locaux ou
en l'absence de telles exigences, en conformité avec la version la plus récente du National Electrical
Codes, ANSI/NFPA No. 70, pour les États-Unis, ou au Canada, conformément à la version la plus récent
du Code canadien de l'électricité, partie I, CSA C22.1.Le conduit installé ne doit pas bloquer les ouvertures
de la chaudière et doit permettre l'ouverture de la porte avant.
3.3.2 Connexion à l'alimentation électrique monophasée (C-1500H, C-2000H et C-2500)
Les modèles C-1500H, C-2000H et C-2500sont dotés de trois bornes de puissance sur le bornier de
haute tension (TB2) pour l'alimentation électrique de 110 à 120 VCA, monophaséeet de 60

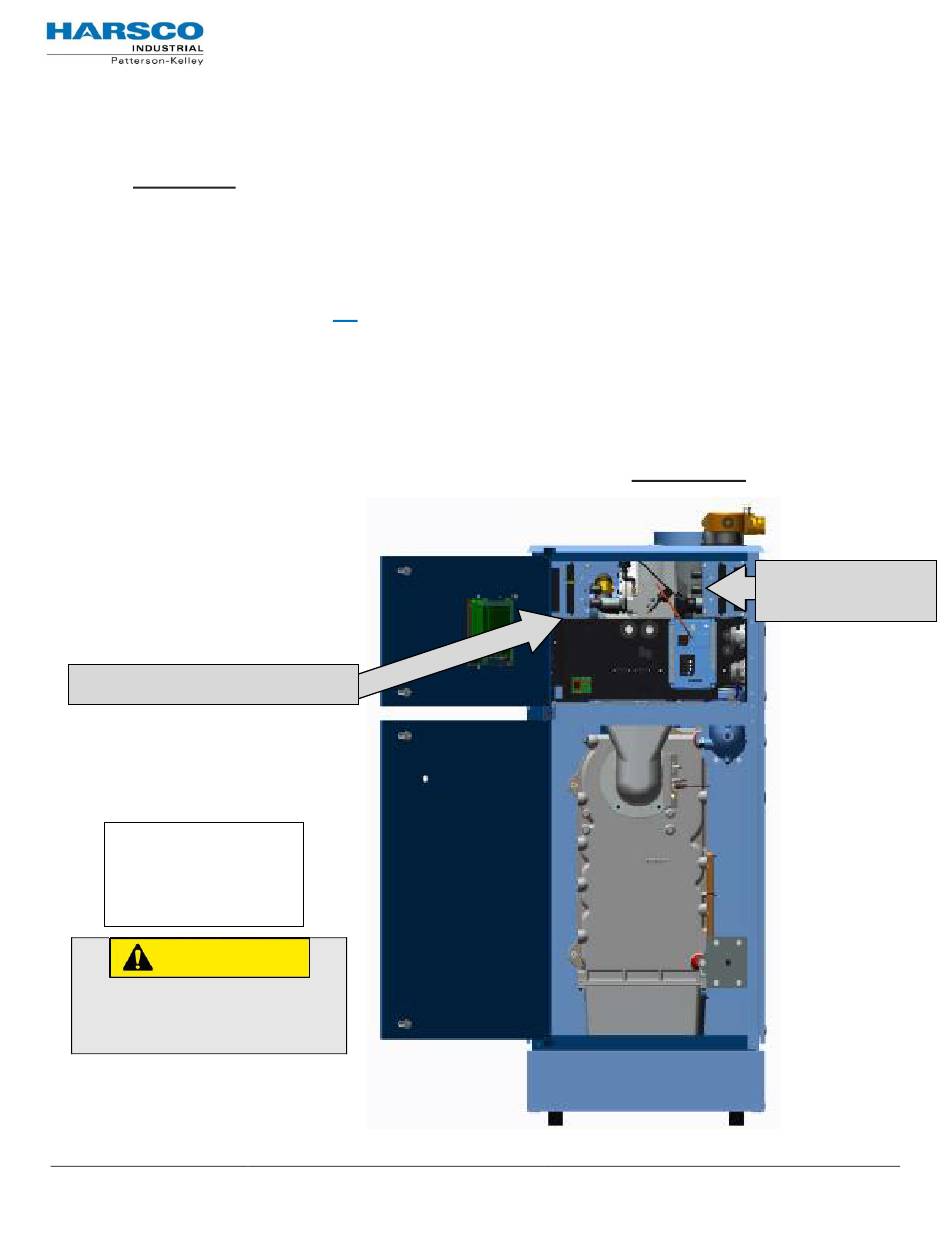

hertz.L'image ci-dessous illustre l'emplacement des borniers de basse tension (TB1) et de haute
tension (TB2) avec la porte avant ouverte par souci de clarté :
•
TB2 Borne 1 = CHARGÉ L1
•
TB2 borne 2 = non utilisée
•
TB2 Borne 3 = NEUTRE N1
•
TB2 Borne 4 = MASSE, GNG
Bornier de faible tension (TB1)
REMARQUE
Ces bornes peuvent
accueillir un câble dont le
calibre n'excède pas 10.
MISE EN GARDE :
Ne pas trop serrer les vis des
bornes. Couple de serrage
maximal = 7 cm/kg (6 po/lb)!
