Installation d'un module SFP ou SFP+
Avertissement
Procédure
Étape 1 Fixez un bracelet antistatique autour de votre poignet et à une surface métallique nue.
Étape 2 Repérez les marquages d'envoi (TX) et de réception (RX) sur le dessus du module.
Sur certains modules SFP ou SFP+, les marquages d'envoi et de réception (TX et RX) peuvent être remplacés
par des flèches désignant le sens de la connexion.
Étape 3 Si le module est doté d'une attache, placez-la en position ouverte et déverrouillée.
Étape 4 Placez le module devant l'ouverture du logement, puis poussez-le jusqu'à l'enclenchement du connecteur.
Étape 5 Fermez l'attache du module, le cas échéant.
Étape 6 Pour les modules SFP ou SFP+ à fibre optique, retirez les bouchons anti-poussière et mettez-les de côté.
Étape 7 Connectez les câbles SFP.

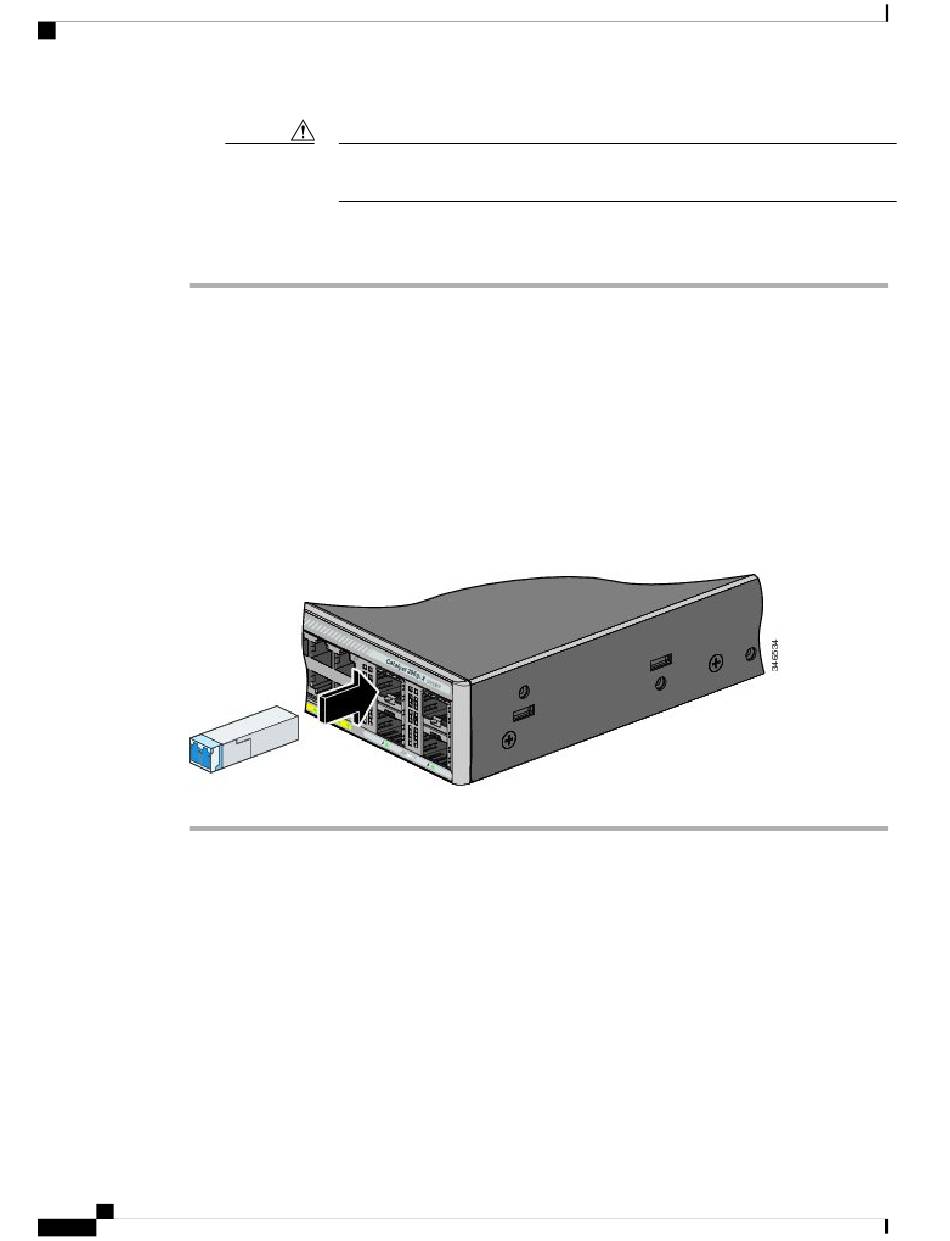

Figure 27: Installation d'un module SFP
Guide d'installation matérielle des commutateurs Catalyst 2960-X et 2960-XR
48
Le retrait et l'installation d'un module SFP ou SFP+ peuvent réduire sa durée de vie. Ne
retirez et n'insérez un module qu'en cas de stricte nécessité.
Installation du commutateur
OL-31189-01
