Test de continuité
Connecter l'appareil de la manière suivante pour mesurer la continuité:
1
Insérer la connexion d'essai rouge dans le terminal V
dans le terminal COM.
2
Régler l'interrupteur rotatif sur (...).
3
Connecter les connexions d'essai en parallèle avec l'objet à mesurer.
4
Le vérificateur émet un signal acoustique continu si la résistance d'un circuit en test
est
10 . Cela indique que le circuit est correctement connecté.
Le vérificateur n'émet pas de signal acoustique si la résistance d'un circuit en test est > 70 .
Cela indique que le circuit est coupé.
Le vérificateur peut émettre un signal acoustique ou non si la résistance d'un circuit en test
est entre 10 et 70 .
La valeur de résistance d'un circuit en test est affichée sur l'écran LCD.
Note
L'appareil affiche «1» si le circuit en test est ouvert.
-
Après avoir effectué le test de continuité, débranchez les connexions entre les
-
connexions d'essai et le circuit à tester.

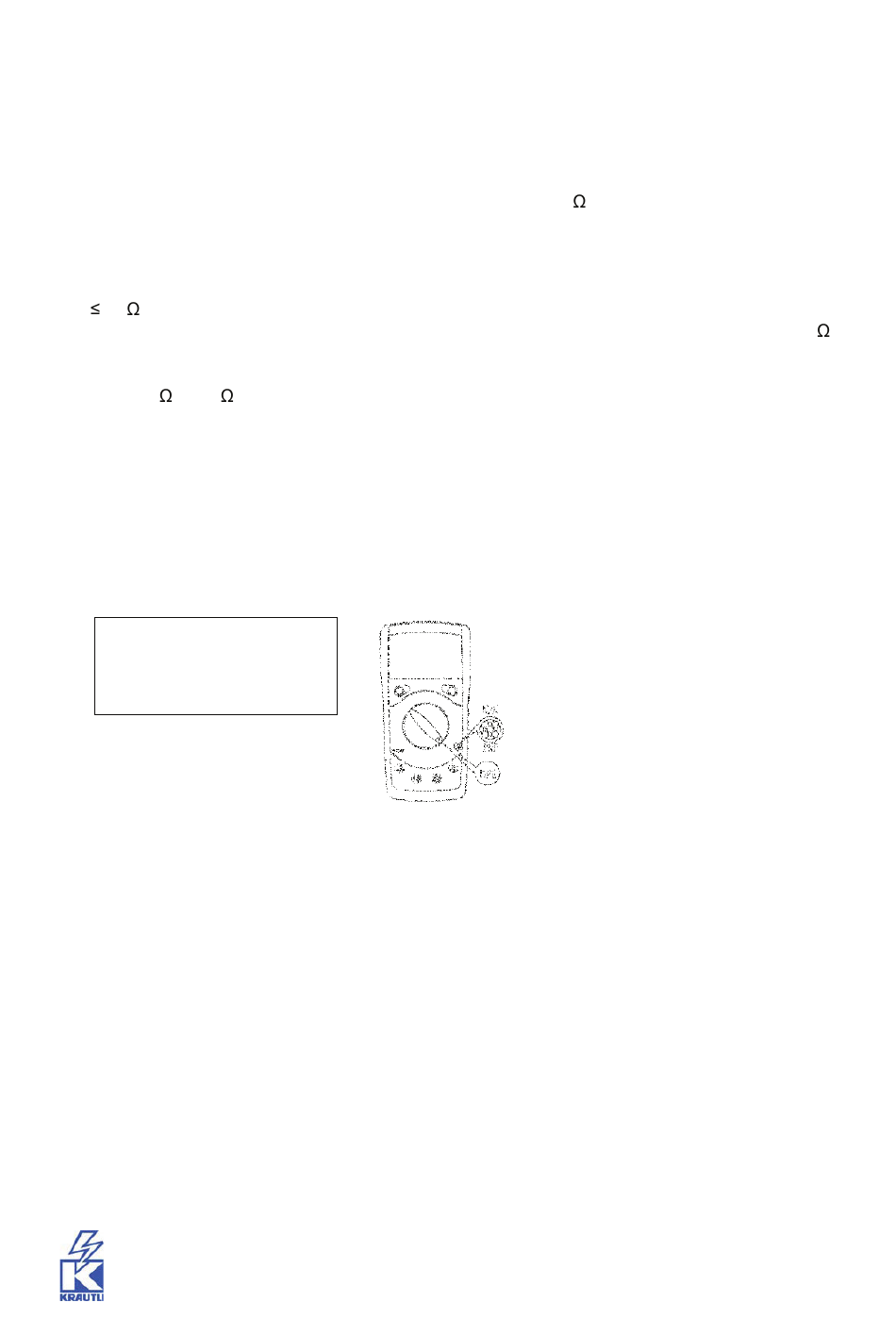

J. Mesure de transistor (voir figure 9)
NPN
PNP
hFE
(Figure 9)
Connecter l'appareil de la manière suivante pour mesurer le transistor:
1
Régler l'interrupteur rotatif sur hFE.
2
Insérer le type de transistor NPN ou PNP à tester dans le connecteur de transistor.
3
La valeur de transistor la plus proche mesurée est affichée sur l'écran LCD.
Note
Après avoir effectué la mesure de transistor, retirer le transistor du connecteur de
-
transistor.
KRAUTLI (Schweiz) AG
Badenerstrasse 41, 8104 Weiningen
Tel. 044 439 66 66, Fax 044 439 66 10
UNI-T – Modèle UT 39C
MODE D'EMPLOI
et la connexion d'essai noire
Page 12 du 17
